Articulație flotantă de tip F pentru capătul tijei cilindrului

Articulație flotantă tip F pentru capătul tijei cilindrului | Conector flexibil pentru cilindru pneumatic

Marca: SOLH by Richge Technology | Cilindru pneumatic Tija piston Garnitură flexibilă de compensare

1. Prezentare generală a produsului

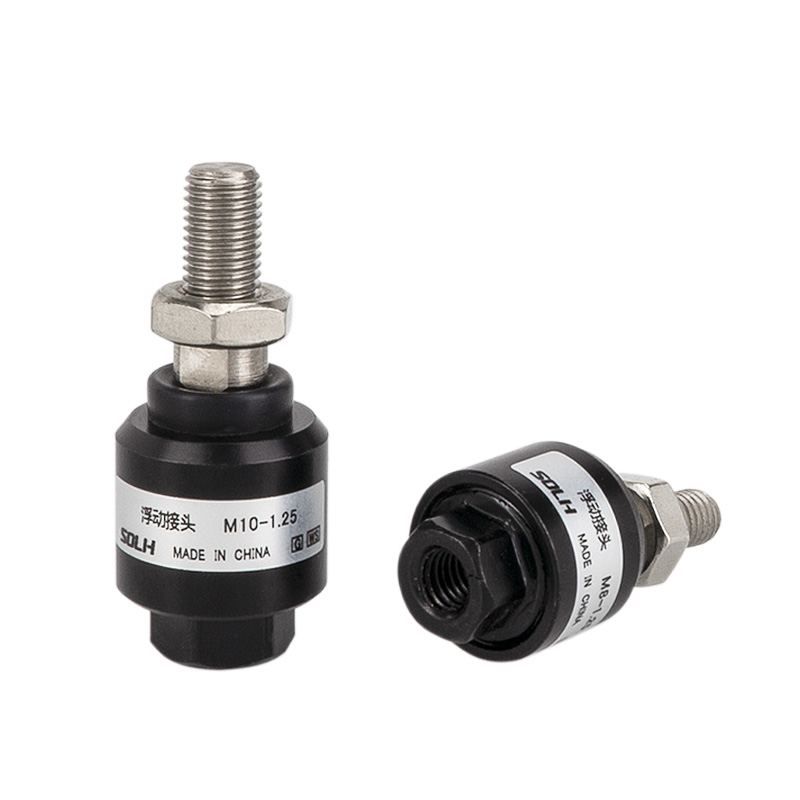

     Articulația flotantă de tip F este un accesoriu de conectare flexibil cu cap sferic montat pe tija pistonului cilindrului. Funcția sa de bază este de a absorbi excentricitatea instalării și deviația unghiulară, de a elimina forța laterală și de a proteja etanșările cilindrului. Este componenta standard pentru rezolvarea erorilor de aliniere în echipamentele automate.

2. Structura de bază și principiul de lucru

     • Structura: Filet interior (tija de conectare a pistonului) + cap bilă + filet interior (sarcină de conectare), ansamblu de compensare elastică încorporat.

     • Capacitatea de compensare: Axial ±1.5mm, radial ±1.25mm, unghiular ±2°~±5° în funcție de model.

     • Material: Aliaj standard de aluminiu anodizat; oțel inoxidabil 304 pentru aplicații rezistente la coroziune; Garnituri din cauciuc NBR / FKM disponibile.

     • Funcţie: Transformați conexiunea rigidă rigidă într-o conexiune adaptivă flexibilă, preveniți momentul de încovoiere laterală și etanșați abraziunea tijei pistonului.

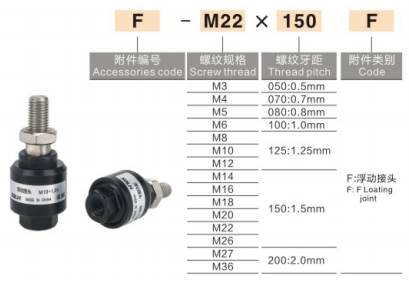

3. Convenția de denumire a modelului pentru mărcile principale

  1) AirTAC

     Format: filet F-M × pas + F
     Exemple: F-M10×1,25F (pentru alezaj de 32 mm), F-M16×1,5F (pentru alezaj de 50/63 mm)

  2) SMC (JAF standard / JAHF pentru sarcini grele)

     Format: JAF-alezaj-lungimea filetului
     Exemple: JAF-40-M12 × 1,25 (alezaj de 40 mm), JAHF-80-M20 × 1,5 (sarcină grea cu alezaj de 80 mm)

  3) Marcaj intern general

     Format: F-M12×1,25 sau FJ-M16×1,5

4. Specificații comune și diagramă de potrivire a alezajului cilindrului

5. Comparație: articulație flotantă de tip F față de tip I / tip Y / rulment de capăt de tijă

  Ghid de selecție: Aliniere slabă la instalare → Tip F; sarcină grea de viteză mică → tip Y; suport de încărcare dublu urechi → tip I; viteză mare și excentricitate mare → rulment de capăt de tijă.

6. Ghid de instalare

  1. Înșurubați filetul mamă pe filetul exterior al tijei pistonului, se recomandă blocarea filetului anaerob pentru anti-slăbire.

  2. Conectați capătul filetului tată direct la sarcină (sau flanșa / placa de conectare), nu este necesară o aliniere coaxială strictă.

  3. Presiune de operare: ≤1.0MPa pentru cilindri standard; temperatura de lucru: -10℃ ~ +120℃.

  4. Nu este potrivit pentru mișcare rotativă continuă. Tampon sau opritor extern necesar la sarcina de impact.

7. Scenarii tipice de aplicare

     • Linii de asamblare automate, echipamente 3C, roboți de prindere

     • Montare prin presare, ștanțare, andocare matriță, mecanism de transport cu cursă lungă

     • Echipament cu control dificil al coaxialității, vibrații puternice și mișcare de înaltă frecvență a cilindrului
