Articulație rotativă pneumatică seria GF

Articulație rotativă pneumatică seria GF | Uniune rotativă de aer SOLIH cu un singur și mai multe treceri

Marca: SOLH by Richge Technology | Conector rotativ de aer pneumatic cu rotație la 360° pentru automatizare

1. Prezentare generală a produsului

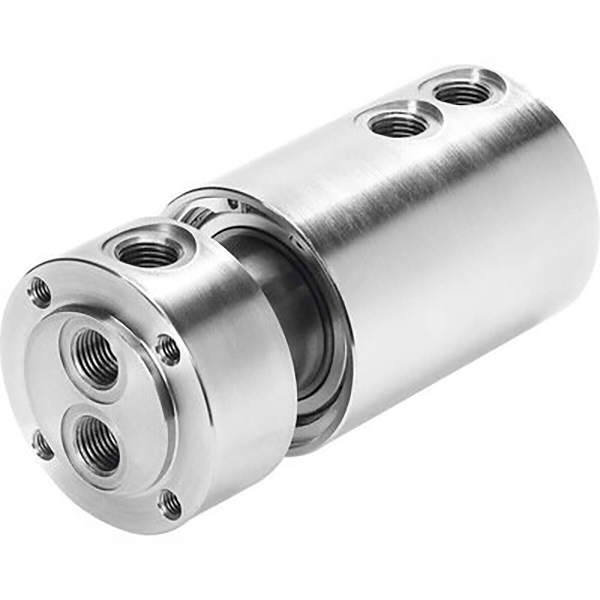

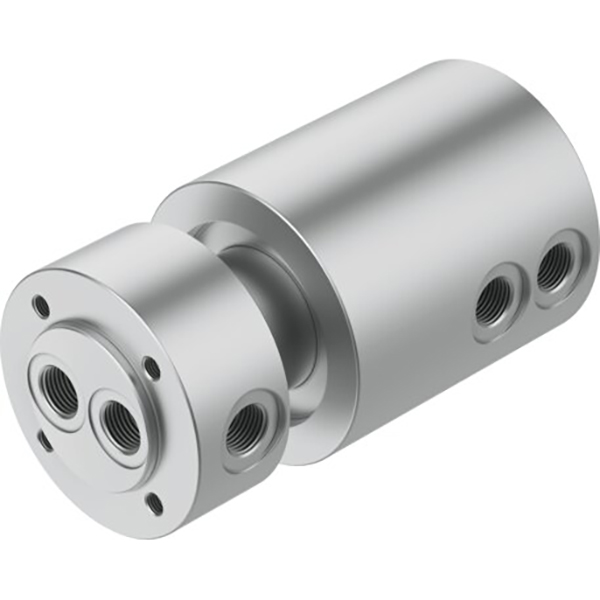

     Seria GF sunt îmbinări rotative pneumatice cu un singur pasaj și cu mai multe treceri, concepute pentru a furniza în mod continuu aer comprimat de la sursa staționară de aer la mese rotative, articulații robot și dispozitive rotative. Previne încurcarea furtunului, scurgerea aerului și încrucișarea aerului în timpul rotației, ideal pentru circuitele pneumatice rotative automate.

2. Specificații tehnice de bază (Standard SOLH)

     • Fluid de lucru: Aer comprimat, compatibil cu vid

     • Presiune de lucru: -0,095～1.0MPa, dublă utilizare pentru vid și presiune pozitivă

     • Temperatura ambiantă: -10～60℃

     • Viteza maximă de rotație: 300 rpm (versiunea standard)

     • Structura de etanșare: Rulment de precizie + garnitură rotativă rezistentă la uzură

     • Dimensiunile portului: M5, G1/8, G1/4, G3/8, G1/2

     • Material: Corp din aliaj de aluminiu, ușor și durabil

3. Model & Port Quick Reference

4. Caracteristici cheie ale produsului

     • Rotire liberă la 360° fără încurcarea furtunului de aer

     • Cuplu redus, rotație lină fără creșterea sarcinii motorului

     • Etanșare fiabilă, anti-scurgere și anti-aer încrucișat sub rotație îndelungată

     • Conexiune directă cu fitinguri cu o singură atingere pentru instalare ușoară

     • Funcție dublă pentru vid și presiune pozitivă

     • Multi-pasaj disponibil pentru controlul sincron al mai multor cilindri

5. Scenarii tipice de aplicare

     • Mese de lucru rotative, plăci de indexare, cilindri rotativi

     • Articulații pentru roboți, manipulatoare, dispozitive rotative și dispozitive de fixare

     • Mașini de ambalat, imprimante serigrafice, circuite pneumatice cu poartă rotativă

     • Echipament cu control rotativ simultan multi-circuit
