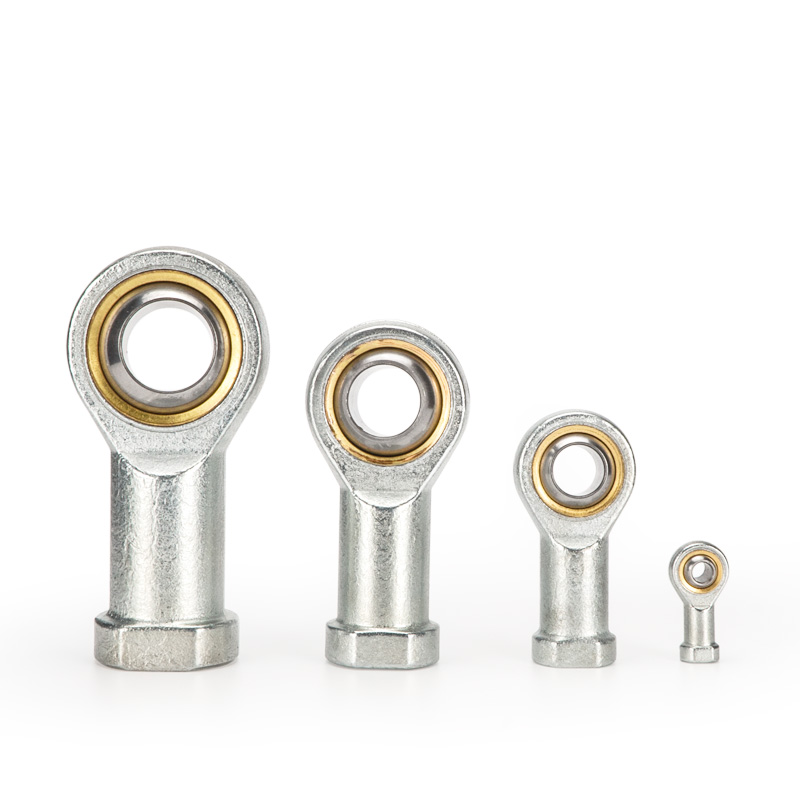

Imbinare tip ochi de pește cu rulment de tijă de tip U

Imbinare cu ochi de pește cu rulment de capăt de tijă de tip U | Fiting universal articulat la 360° pentru capătul tijei cilindrului

Marca: SOLH by Richge Technology | Cilindru pneumatic Tijă de piston Rulment universal de capăt de tijă

1. Prezentare generală a produsului

     Articulația cu ochi de pește de tip U, cunoscută și sub numele de rulment sferic de capăt de tijă cu sufixul U, este un accesoriu articulat universal la 360° montat pe tija pistonului cilindrului. Rezolvă problemele de dezaliniere și de balansare în mai multe direcții și elimină forța laterală, compatibil cu SC, MA, MAL și alți cilindri pneumatici standard.

2. Structura și funcțiile de bază

     • Structura: Filet interior (tijă de conectare a pistonului) + rulment sferic cu bile + inel exterior, balansare radială și unghiulară liberă.

     • Capacitate de balansare: ± 13 ° ~ ± 15 ° balansare universală, mult mai mare decât ± 5 ° de fitinguri de roată I/Y pentru reglare adaptivă în mai multe direcții.

     • Opțiuni materiale

￮ Standard: Oțel pentru rulmenți / oțel carbon, suprafață călită cu oxid negru sau finisaj galvanizat

￮ Rezistent la uzură: bucșă din aliaj de cupru / tip auto-lubrifiant

￮ Anti-coroziune: oțel inoxidabil 304

     • Beneficii de bază

￮ Compensați abaterea coaxială de până la 2 mm și abaterea unghiulară de până la 15°

￮ Preveniți momentul de încovoiere și forța laterală asupra tijei pistonului, protejați garniturile cilindrului

￮ Ideal pentru condiții de lucru de mare viteză, de înaltă frecvență și de sarcină excentrică

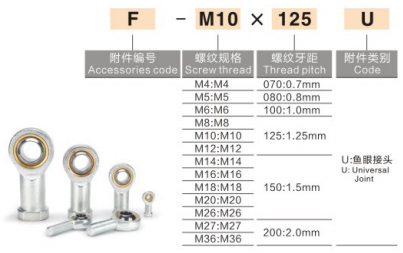

3. Convenția de denumire a modelului pentru mărcile principale

  1) AirTAC (adoptată pe scară largă)

     Format: filet F-M × pas U
     Definitie: F = accesoriu; M = specificația firului; U = lagăr de tip ochi de pește

     • F-M8×1.25U pentru cilindru de 25 mm

     • F-M10×1.25U pentru cilindru de 32 mm

     • F-M12×1.25U pentru cilindru de 40 mm

     • F-M16×1.5U pentru cilindru cu alezaj 50/63mm

     • F-M20×1.5U pentru cilindru cu alezaj 80/100mm

  2) Seria SMC PHS: Format: PHS-thread, exemplu: PHS-10

  3) Marcaj intern general: SI/M12×1,25 (filet interior), SA/M12×1,25 (filet interior)

4. Specificații comune și diagramă de potrivire a alezajului cilindrului

5. Comparație: U-type Fish Eye vs I/Y Clevis / F Floating Joint

  Ghid de selecție: Excentricitate mare și balansare în mai multe direcții → tip U; Dezaliniere și acțiune de înaltă frecvență → tip F; Sarcină grea de viteză mică → tip Y; Suport dublu de încărcare pentru urechi → I-type.

6. Ghid de instalare

  1. Înșurubați filetul mamă pe filetul exterior al tijei pistonului, aplicați dispozitivul de blocare a filetului anaerob și controlați corect cuplul de strângere.

  2. Montați orificiul inelului exterior pentru a încărca arborele știftului. Alinierea coaxială strictă nu este necesară și este permisă o anumită excentricitate.

  3. Presiune de lucru: ≤1.0MPa pentru cilindri standard; temperatura de funcționare: -20℃ ~ +120℃.

  4. Potrivit pentru sarcină dinamică push-pull și operare de înaltă frecvență în spațiu limitat de instalare. Nu pentru mișcare rotativă pură continuă.

7. Scenarii tipice de aplicare

     • Echipamente de automatizare, electronice 3C, prindere robot

     • Mecanisme de transport de mare viteză, ștanțare și montare prin presare, cu cursă lungă

     • Echipamente cu coaxialitate slabă, vibrații mari și sarcină excentrică
