Marca: SOLH by Richge Technology | Fitting pneumatic drept cu o singură atingere pentru aer comprimat și linii de vid
 |
 |
 |
 |
KQ2H este un fiting pneumatic standard cu împingere, cu design push-to-connect, compatibil cu tubulatura de nailon PU și PA. Deservește atât sistemele de aer comprimat, cât și sistemele de conducte de vid și este pe scară largă asortată cu generatoarele de vid din seria ZH, BM, PBM, PBX. Fiind una dintre seriile principale de fitinguri prin împingere ale SOLH, poate înlocui direct fitingurile SMC KQ2H importate.
Seria KQ2H include trei subtipuri principale:
Filet tată drept: Filet tată cu un capăt (filet micro M / filet conic R), introducerea unui tub de capăt
Drept cu diametru egal (sufixul -00): Ambele capete pentru aceeași îmbinare cap la cap a tubului OD
Reducerea dreptului: Două porturi pentru diferite diametre exterioare ale tubului pentru a realiza tranziția dimensiunii conductei
Asamblare și dezasamblare cu o singură mână: tub de introducere pentru blocare automată; apăsați inelul albastru de eliberare pentru a scoate tubul, dimensiuni complet standardizate.
• Structură de blocare cu o singură atingere a fălcilor cu arc: Tub introdus și blocat automat. Apăsați guler de eliberare pentru a detașa tubul pentru o asamblare convenabilă.
• Compoziția materialului: Corp din plastic POM ranforsat; Capăt filetat din alamă placată cu nichel pentru o etanșare fiabilă și antirugină.
• Etanșare din cauciuc nitrilic NBR funcționează constant pentru aer comprimat pozitiv și circuite de vid negative.
• Acoperire la dimensiune completă: Tuburi mici Φ2/3,2/4, obișnuite Φ6/8/10/12 și dimensiuni mari Φ16. Suporta filete micro M (M3, M5, M6) si filete conice imperiale R (1/8,1/4,3/8,1/2), potrivite pentru generatoare de vid si micro cilindri.
• Dimensiune compactă, ideal pentru instalarea în spații înguste a utilajelor automate.
Exemple:
KQ2H04-M5: Racord drept filet interior pentru tub Φ4, filet interior M5×0,8
KQ2H06-01S: Racord drept filet tată pentru tub Φ6, filet conic tată R1/8
KQ2H08-00: fiting drept cu diametru egal, ambele porturi pentru tubulatura Φ8
KQ2H06-08: montaj drept reducător, Φ6 pe o parte, Φ8 pe cealaltă parte
|
Segment de cod |
Descriere |
|
KQ2H |
Cod serie: racord drept cu apăsare |
|
23/02/04/06/08/10/12/16 |
Diametrul exterior al tubului ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Filet metric micro tată: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Filet conic interior Imperial R: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Diametru egal drept, aceeași dimensiune a tubului la ambele capete |
|
Cifre duble de ex. 06-08 |
Reducere drept: diametrul tubului din față → diametrul tubului din spate |
|
Articol |
Parametru |
|
Mediu aplicabil |
Aer comprimat, vid presiune negativă |
|
Presiunea de operare |
0~1,0MPa; Vide maxim: -95kPa |
|
Temperatura de operare |
-5℃ ~ +60℃ |
|
Materialul corpului |
POM ranforsat; Filet: alama nichelata |
|
Material de etanșare |
Cauciuc nitrilic NBR |
|
Tuburi compatibile |
Tub PU, tub nailon PA |
|
Metoda de operare |
Introduceți pentru a bloca; inel de eliberare pentru a desprinde tubul |

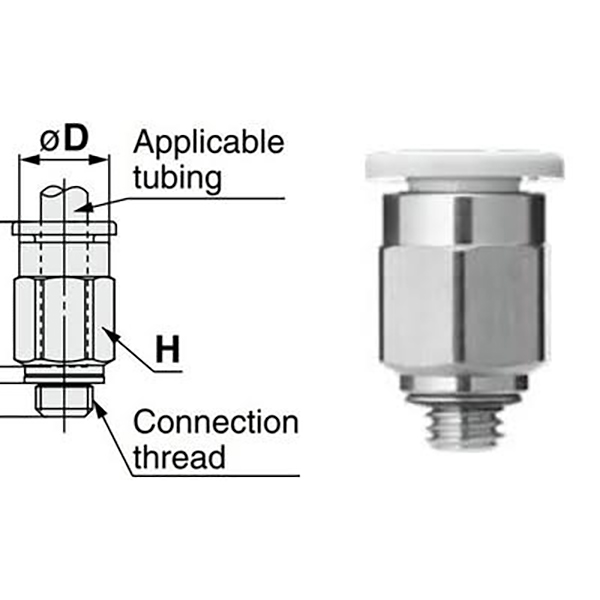

5.1 Filet tată cu filet metric micro
|
Model |
Fir |
Tubul ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1.0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1.0 |
Φ6 |

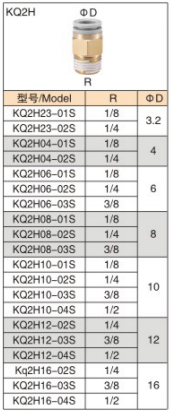

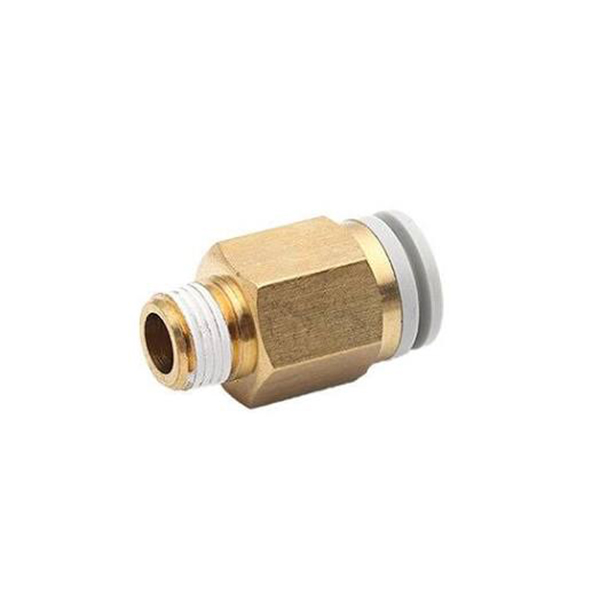

5.2 Filet tată cu filet conic Imperial R
|
Model |
Fir |
Tubul ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |

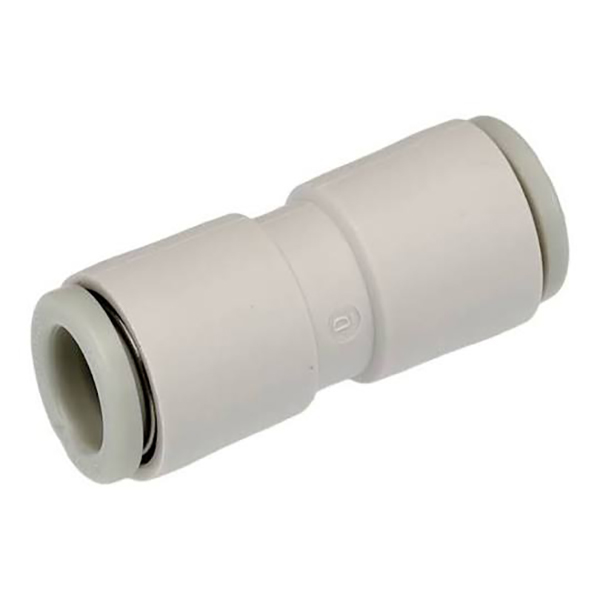

5.3 Seria drept -00 cu diametru egal
|
Model |
Tubul ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |

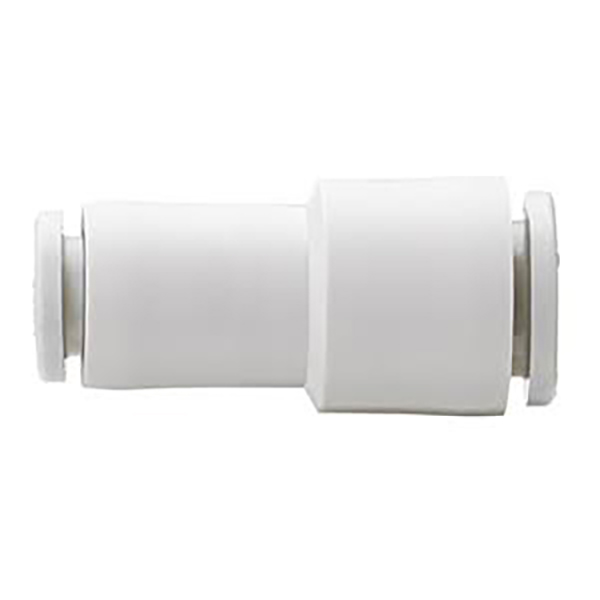

5.4 Reducerea seriei drepte
|
Model |
Tubul ① |
Tubul ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Potrivirea conductelor de alimentare cu aer și de adsorbție pentru generatoarele de vid ZH / BM / PBM / PBX
• Conducte pentru micro cilindri și electrovalve pe echipamente de automatizare, instalare în spații restrânse
• Ramura principală a conductei de aer, îmbinarea cap la cap a tubului cu diametru egal sau tranziția dimensiunii țevii
• Dispozitive de testare pneumatice, circuite pneumatice robotizate
1. Tăiați tubul plat fără bavuri. Bavurile vor zgâria inelele de etanșare și vor cauza scurgeri de aer sau de vid.
2. Introduceți complet tubul până când se așează pentru a cupla fălcile. Întotdeauna apăsați inelul de eliberare înainte de a scoate tubul; nu smuci niciodată cu forța.
3. Recomandat pentru tuburi rigide din nylon PU/PA. Furtunul moale PE cu perete subțire nu este recomandat.
4. Confirmați adâncimea de introducere în condiții de lucru cu vid. Pentru cicluri repetate de presiune negativă, comparați cu fitingurile cu filet BPS pentru o selecție alternativă.
