Racord cu împingere cu îmbinare a pereților din seria KQ2E

SOLH KQ2E Seria Racord cu îmbinare pentru perete | Conector pneumatic montat pe panou

Marca: SOLH by Richge Technology | SMC KQ2E Armătură pneumatică cu o singură atingere uniune pereți echivalent

1. Prezentare generală a produsului

     KQ2E este fitingul de îmbinare pentru pereți etanși din seria de fitinguri one-touch SOLH KQ2, complet interschimbabil cu SMC KQ2E. Denumită în mod obișnuit fiting pentru perete de panou, este componenta standard pentru penetrarea liniei pneumatice prin panourile și pereții despărțitori ai echipamentelor. Conectează circuitele de aer interne și externe, suportă montarea pe panouri a supapelor și cilindrilor, utilizate pe scară largă în dulapuri de control, carcase de automatizare și pereții despărțitori ai camerelor curate.

2. Reguli de denumire a modelului

Exemple de defalcare a modelului:

  Perete etanș standard cu două tuburi: KQ2E06-00A
     KQ2: Seria KQ2 a doua generație fiting push-in (corp alb)
     E: Uniunea pereților etanși, structură prin panou
     06: Diametrul exterior al tubului φ6mm, ambele capete de aceeași dimensiune de împingere
     00: porturi duble de introducere (perete etanșe de la tub la tub)
     A: Garnitură NBR, tip garnitură pentru asamblare și dezasamblare repetate

  Perete etanș mic compact: KQ2E04-00J
     Sufix J: versiune compactă miniaturizată, dimensiune mai mică pentru panouri subțiri și echipamente miniaturale

  Filet interior la perete tub: KQ2E06-02A
     02: Rc14 filet mamă țeavă conică

  Semnificație completă: φ6 port push-in ↔ conector Rc1/4 pentru perete etanș cu filet mamă

3. Trei tipuri structurale

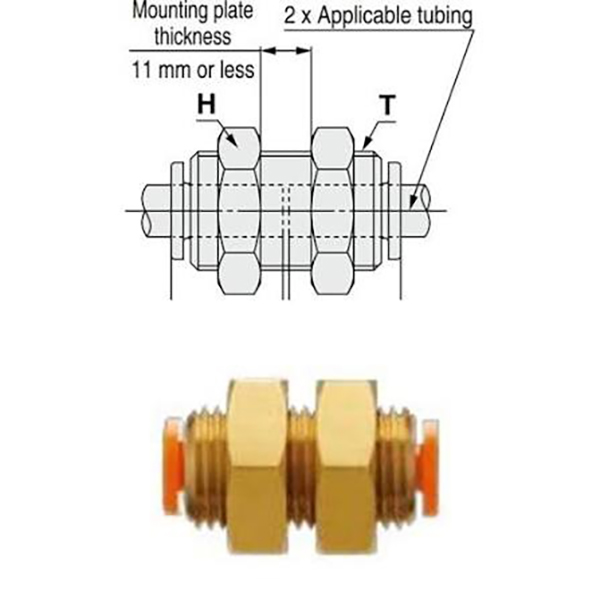

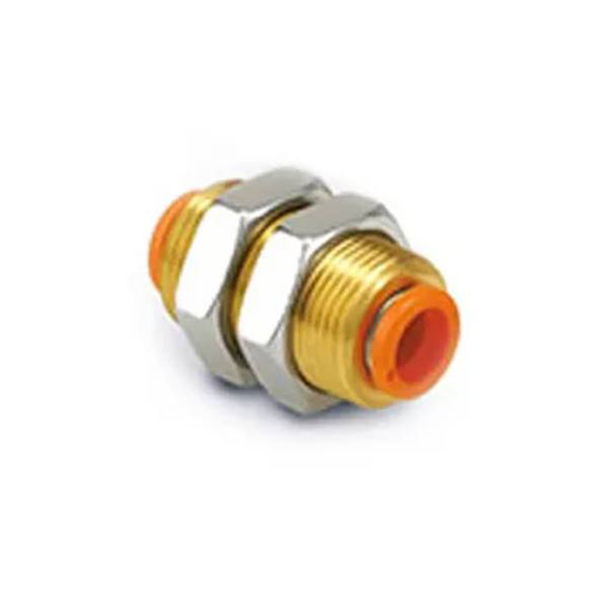

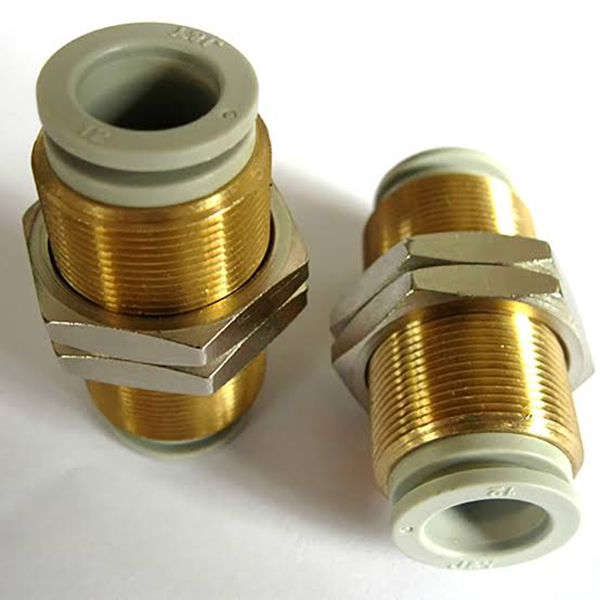

3.1 Unitate de perete standard cu două tuburi (KQ2EXX-00)

  Caracteristici ale structurii:

     • Ambele capete, cu diametru egal, porturi push-in. Secțiunea mijlocie cu filet din alamă nichelat + piuliță de blocare, fixată după trecerea prin panou

     • Canal de curgere drept fără reducerea diametrului sau schimbarea direcției, cădere minimă de presiune

     • Tuburile de aer de pe ambele părți ale panoului pot fi conectate direct fără adaptoare suplimentare după instalare

3.2 Unitate compactă pentru pereți etanși mini cu două tuburi (KQ2EXX-00J)

  Caracteristici ale structurii:

     • Design miniaturizat optimizat pentru microechipamente și panouri subțiri, lungime totală mai mică și diametru mai mic al filetului față de versiunea standard

     • Potrivit pentru panouri subțiri și spațiu de instalare îngust, scenarii de cablare densă

     • Aceiași parametri de performanță ca modelul standard, doar dimensiuni fizice reduse

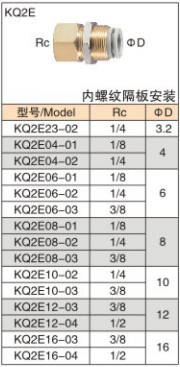

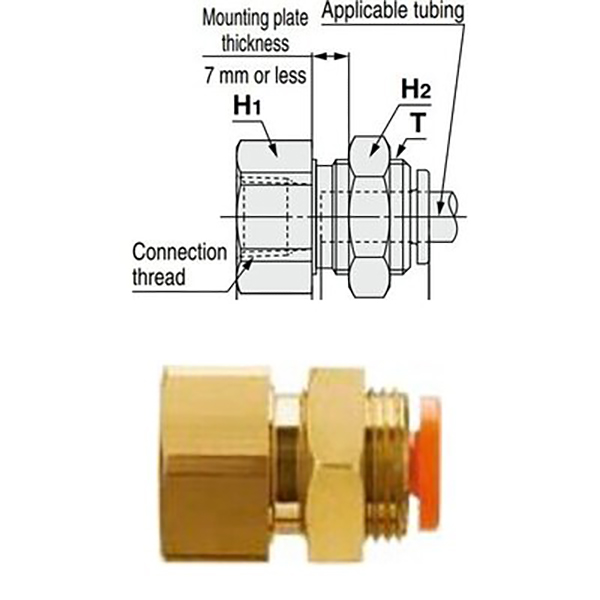

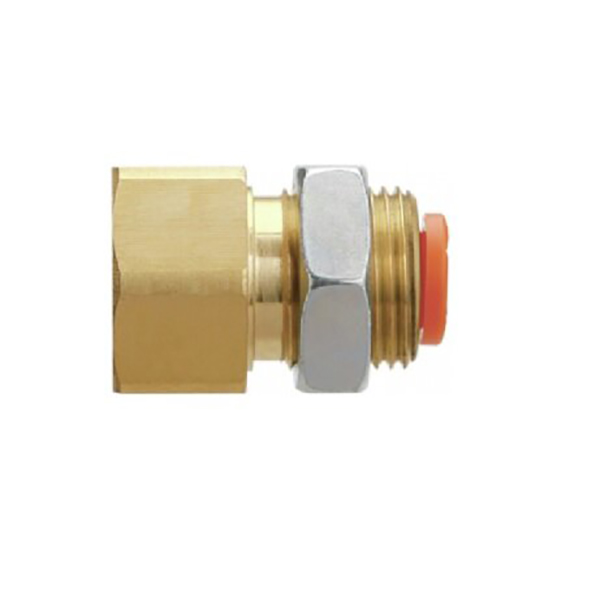

3.3 Racord filet mamă la tub (KQ2EXX-YY)

  Caracteristici ale structurii:

     • Filet interior Rc cu un capăt (conectați supapa solenoidală, cilindrul, insulă de supapă în interiorul panoului), celălalt capăt portul de împingere pentru tubulatura externă

     • Vine cu secțiune filetată și piuliță de blocare pentru penetrarea și fixarea panoului. Realizați instalarea: supapă cu filet intern + tub de aer exterior

     • Orificiul filetat se potrivește direct cu supapele filetate standard; numai portul push-in expus panoului exterior pentru cablare îngrijită și anti-operare greșită

4. Specificații tehnice generale (întreaga serie)

5. Ghid de selecție și instalare

  Ghid de selecție

     • Tub de aer prin dulap de comandă / panou de echipamente, tubulatura pe ambele părți → KQ2EXX-00

     • Solenoid / cilindru montat în interiorul panoului, tub în exterior → KQ2EXX-YY

     • Echipament miniatural / panou subțire, spațiu limitat → KQ2EXX-00J

  Note de instalare

  1. Dimensiunea găurii pentru panou recomandată:
     •Tub Φ4Φ6: Diametrul găurii recomandat Φ15mm
     •Tub Φ8Φ10: Diametrul găurii recomandat Φ20mm
     •Tub Φ12Φ16: Diametrul găurii recomandat Φ24mm

  2. Limita de grosime a panoului: Versiune standard ≤7mm; versiune compactă J ≤5mm

  3. Pregătirea tubului: Tăiați tubul plat și fără bavuri. Introduceți complet până când se aude un clic pentru a preveni scurgerea.

  4. Fixarea piuliței: Asigurați prin strângerea piuliței de blocare furnizate după trecerea prin panou; Banda PTFE nu este necesară pentru tipul A (garnitură de etanșare integrată).

  5. Aplicare în vid: Alegeți tipul A cu etanșare NBR pentru o reținere stabilă a vidului.

6. Comparație cu modele similare

7. Aplicații tipice

     • Peretele etanș al dulapului de comandă: KQ2E06-00 trece tubulatura internă din dulap pentru a conecta cilindrii externi, cablarea ordonată

     • Montare pe panoul supapei solenoid: KQ2E06-01A pentru supapă în interiorul panoului, numai portul de introducere expus la exterior, îngrijit și anti-atingere

     • Pătrunderea partiției în camera curată: pătrunderea etanșă a conductei de aer între camera curată și echipament fără a distruge mediul curat

     • Cablaj dens pentru echipamente compacte: KQ2E04-00J pentru panou subțire pe mașini mici pentru a economisi spațiu pentru configurarea cu mai multe circuite
