Fitinguri push-in cu mai multe porturi din seria KQ2U / KQ2UD

SOLH KQ2U / KQ2UD Seria Y-Type Fitinguri Push-in cu mai multe porturi | Conector de colector pneumatic

Marca: SOLH by Richge Technology | SMC KQ2U / KQ2UD Echivalent Y Fitting One-Touch cu prize multiple

1. Prezentare generală a produsului

     KQ2U este un splitter tip Y cu 1 intrare și 2 ieșiri; KQ2UD este un colector de tip Y 1-in 4-out push-in. Ambele aparțin seriei de fitinguri pneumatice cu o singură atingere SOLH KQ2. Construit cu corp PBT și filet interior din alamă nichelat. Plug-and-play direct pentru tubulatura de aer PU, nu este necesară banda PTFE. Proiectat pentru divizarea circuitului de aer 1-la-2 / 1-la-4, complet interschimbabil cu SMC KQ2U / KQ2UD. Adoptat pe scară largă în echipamentele de automatizare, ventuze cu vid și distribuția aerului cu actuator pneumatic.

     KQ2U: 1 intrare, 2 ieșiri (în formă de Y împărțite 1 până la 2)
     KQ2UD: 1 intrare, 4 ieșiri (în formă de Y 1 până la 4 împărțite)

2. Reguli de denumire a modelului

2.1 KQ2U (divider Y 1-in 2-out)

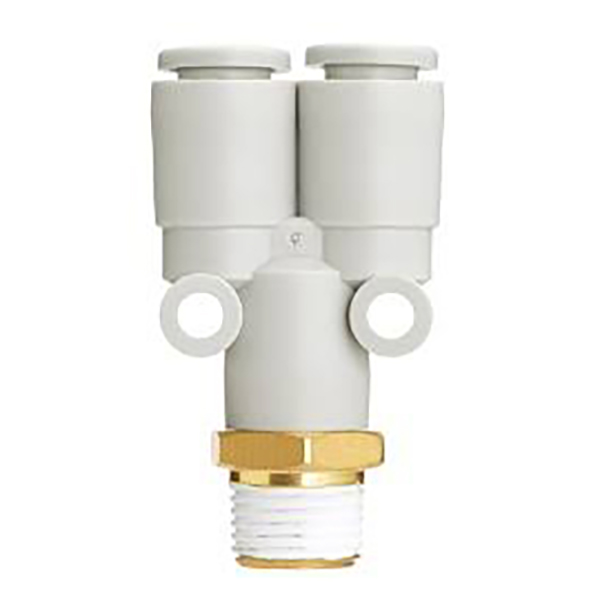

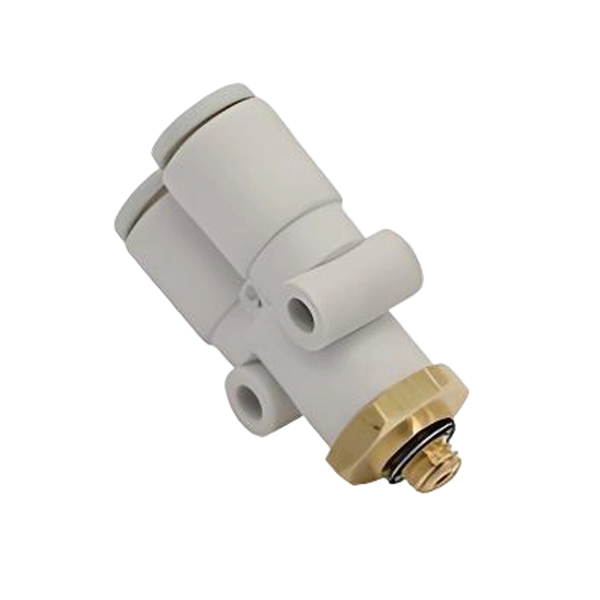

  1.Versiunea filet tată KQ2Uxx-xxS Exemplu: KQ2U06-02S
     KQ2U: fiting tip Y 1-in 2-out
     06: OD tub al orificiilor de ieșire Φ6mm
     02S: Filet conic interior R1/4 (S = Filet interior conic R)
     Cod fir: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

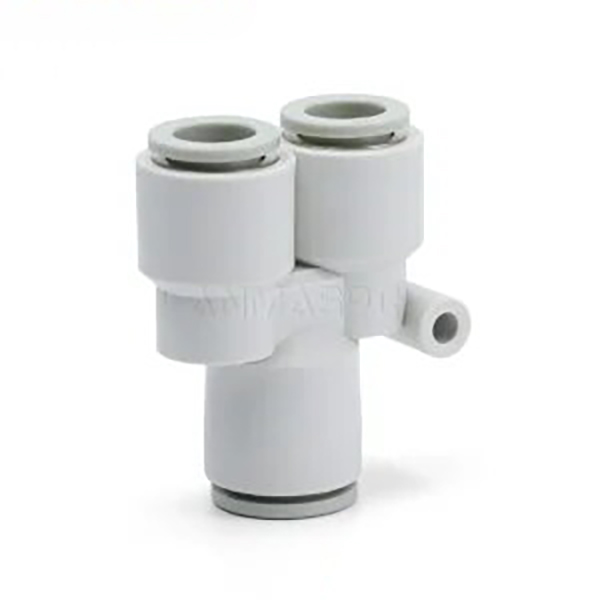

  2. Versiunea tubului drept cu diametru egal KQ2Uxx-00 Exemplu: KQ2U08-00
     Intrarea și două ieșiri au același diametru exterior al tubului, toate Φ8mm

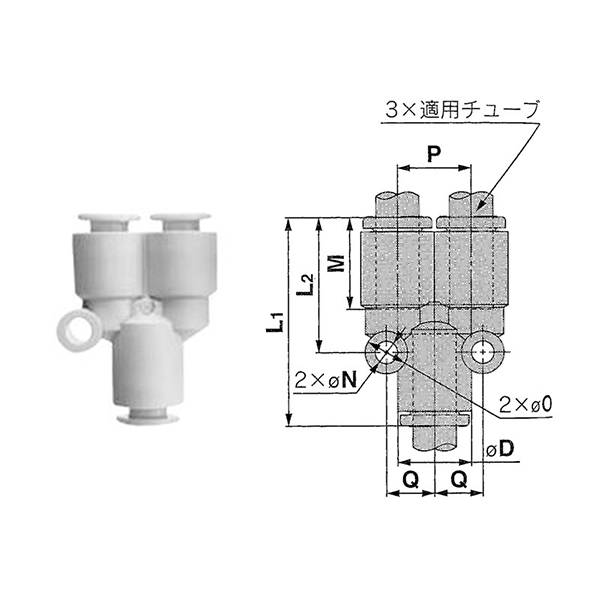

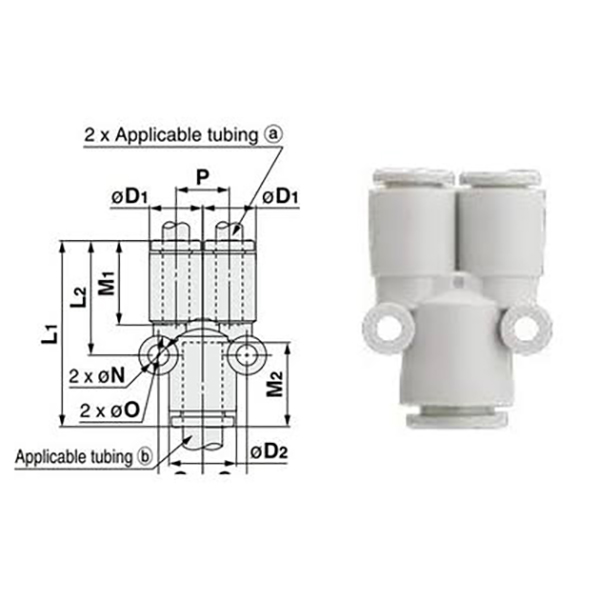

  3. Versiune de reducere directă KQ2Uxx-yy Exemplu: KQ2U04-06
     Două ieșiri Φ4; admisie principală Φ6, diametru diferit reducând split

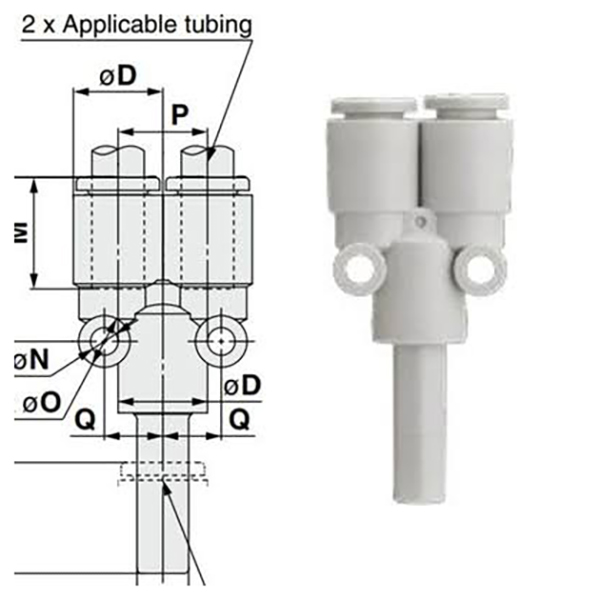

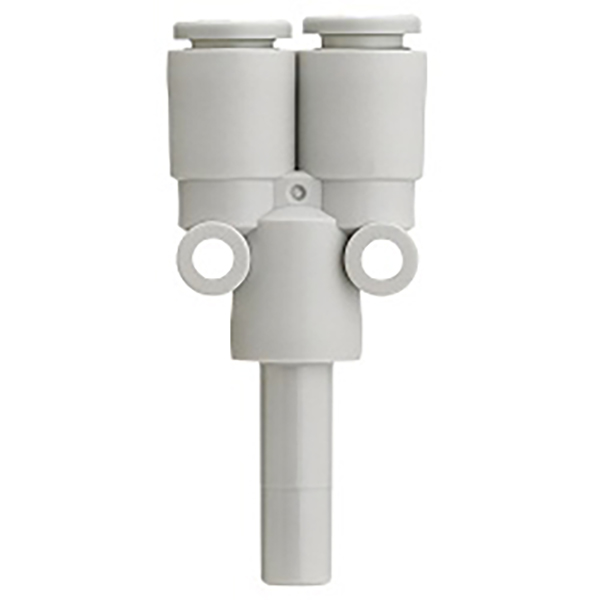

 4. Mufă ghimpată versiunea KQ2Uxx-99
     Tijă rigidă din plastic în partea inferioară, se introduce în portul mamă push-in pentru despărțire 1-in 2-out

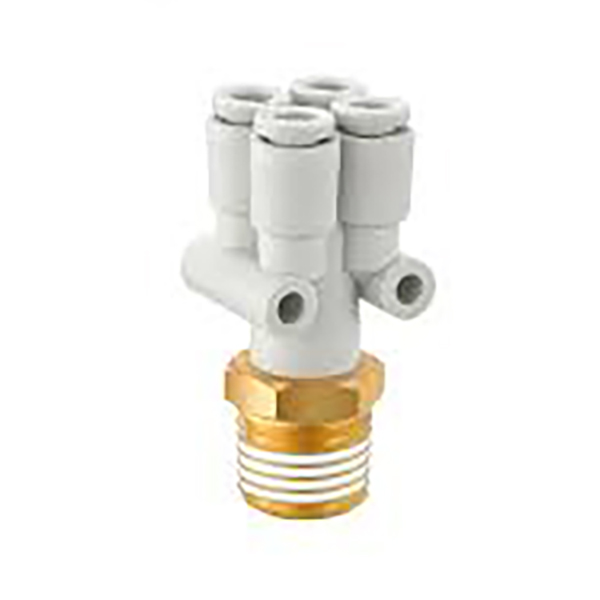

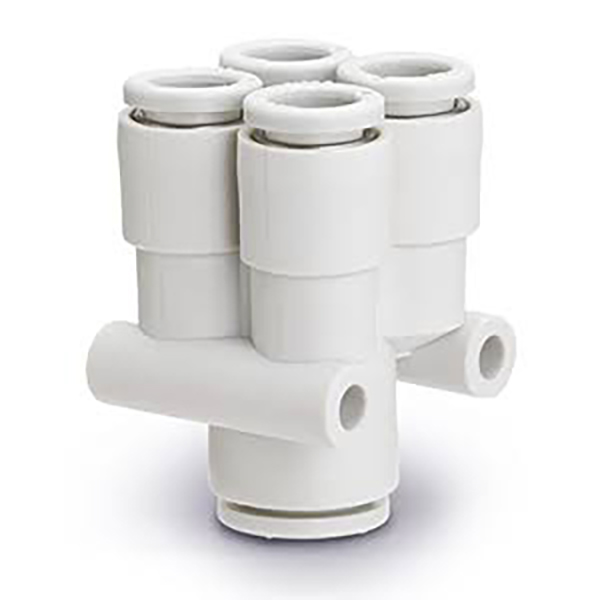

2.2 KQ2UD (colector Y 1-in 4-out)

  1. Versiunea filet tată KQ2UDxx-xxS Exemplu: KQ2UD08-03S
     Intrare filet tată R38, patru ieșiri pentru tubulatura Φ8

  2. Versiunea tubului reducător KQ2UDxx-yy Exemplu: KQ2UD04-06
     Patru ieșiri Φ4, intrare principală Φ6, distribuție de reducere cu mai multe porturi

3. Tabelul rezumat al specificațiilor

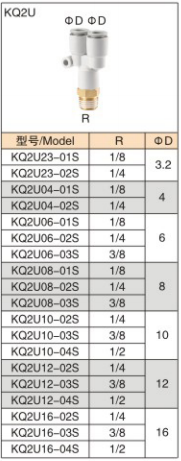

3.1 KQ2U (divider Y 1-in 2-out)

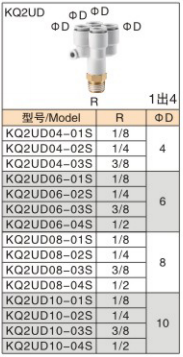

3.2 KQ2UD (colector Y 1-in 4-out)

4. Specificații tehnice generale

5. Caracteristicile produsului

     • Asamblare rapidă Push-in: Tuburi introduse pentru etanșare instantanee. Apăsați gulerul alb de eliberare pentru a îndepărta tubul, îmbunătățind considerabil eficiența asamblarii.

     • Distribuția aerului pe mai multe căi: KQ2U pentru împărțire 1-la-2, KQ2UD pentru împărțire 1-la-4. Distribuție centralizată a sursei de aer pentru a simplifica rutarea aerului.

     • Opțiune de reducere disponibilă: Versiuni cu diametru egal și reducător pentru conectarea tuburilor de diferite dimensiuni.

     • Etanșare fiabilă a filetului: Filet tată din alamă placată cu nichel cu rezistență ridicată la coroziune și rezistență mecanică.

     • Dimensiune compactă: Amprentă mică pentru spațiu de montare restrâns, utilizat pe scară largă în manipulatoare, jiguri și module de ventuză.

6. Aplicații tipice

     • Divizarea matricei de ventuze (mai multe ventuze au o singură sursă de vid)

     • Alimentare cu aer cu mai multe cilindri pentru corpuri de automatizare

     • Circuite pneumatice pentru mașini de ambalare, echipamente 3C și mașini de turnat prin injecție

     • Divizare a liniilor de aer pentru inspecție pneumatică și dispozitive de testare

7. Note de instalare

     • Tăiați tubulatura perpendicular, fără bavuri; bavurile pot zgâria inelul de etanșare și pot provoca scurgeri de aer.

     • Împingeți tubul complet în jos și confirmați că gulerul de eliberare blochează în siguranță tubul.

     • Nu pentru apă, ulei sau fluide puternic corozive. Doar pentru aer comprimat și service în vid.

     • Evitați îndoirea repetată la rădăcina articulației pentru a preveni fisurarea plasticului.
