Fitinguri pneumatice push-in seria KQ2V

SOLH KQ2V Seria Pneumatic Push-in L Branch Fitings | Echivalent SMC KQ2V

Marca: SOLH by Richge Technology | Familia de conectori L pneumatici cu o singură atingere KQ2V

1. Prezentare generală a produsului

     Seria SOLH KQ2V sunt fitinguri pneumatice de tip L cu filet interior cu mai multe variante de ramificație. Proiectat pentru distribuția sursei de aer și schimbarea direcției conductei în circuitele pneumatice. Complet interschimbabil cu seria SMC KQ2V. Construit cu corp din plastic alb și fir de alamă nichelat. Asamblare rapida fara adeziv. Compatibil cu tuburi pneumatice PU & PA. Aplicat pe scară largă în mașinile de automatizare, pick & place în vid și sistemele de conducte pentru cilindri.

  Cinci submodele pentru diferite cerințe de aspect:

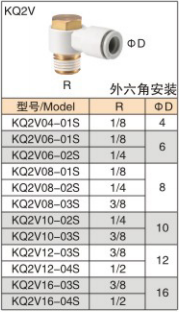

     KQ2V: Priză simplă standard de tip L, montare hexagonală externă, 1-in 1-out

     KQ2VS: Priză simplă standard de tip L, montare internă priză hexagonală, 1-in 1-out

     KQ2VF: Racord L în cascadă, filet tată R + filet mamă Rc, conexiune în serie disponibilă, 1-in 1-out

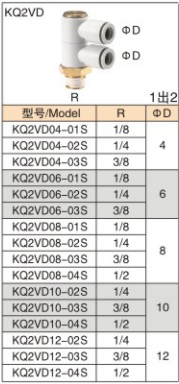

    KQ2VD: Racord vertical de 1 la 2 ramificații, o intrare filetată tată, două ieșiri de furtun cu diametru egal

     KQ2VT: Racord vertical de 1 la 3 ramificații, o intrare filetată tată, trei ieșiri de furtun cu diametru egal

2. Explicația codului modelului

  Exemplu: KQ2VD04-01S

      KQ2V = Codul de bază al seriei

      D  T / S / F = sufix de structură

     D: 1-la-2 ramură verticală

     T: 1-la-3 ramuri verticale

     S: Cot hexagonal intern L

      F: Cot în cascadă L

     Fără sufix: cot L standard hexagonal extern

     04 = Diametrul exterior al tubului ΦD: 4mm

     01S = Filet tată R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Tabelul rezumat al specificațiilor

4. Condiții materiale și de funcționare

5. Caracteristici ale submodelului

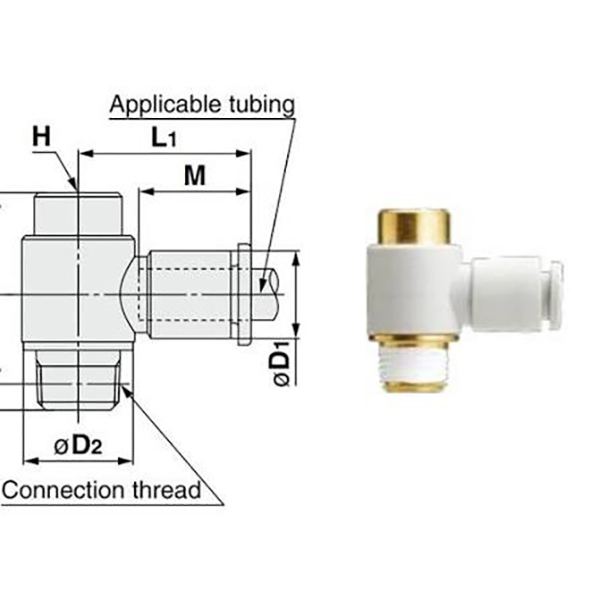

     • KQ2V (cot hexagonal L extern): Cot standard L cu capăt filet hexagonal extern pentru strângerea cheii. Cel mai utilizat tip de bază, acceptă tuburi de dimensiuni mari de max Φ16.

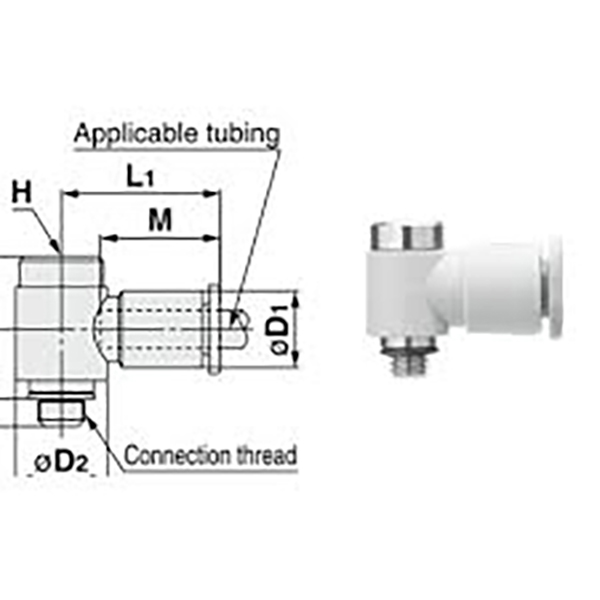

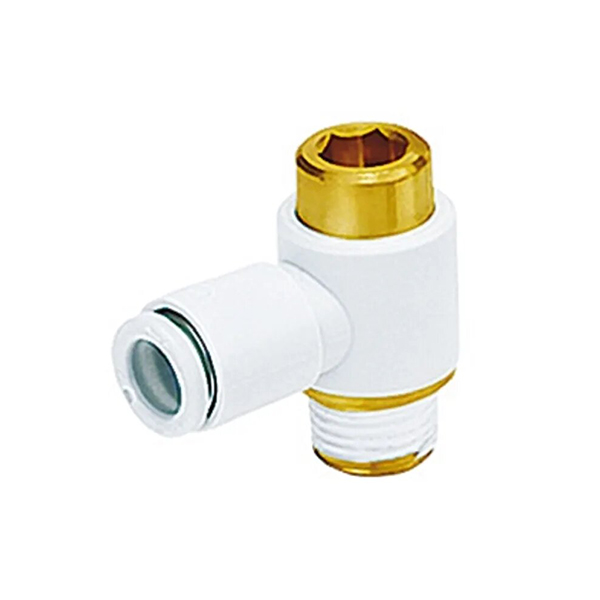

     • KQ2VS (cot hexagonal intern L): hexagonal interior lamatat la orificiul filetat. Proiectat pentru spațiu de instalare restrâns. Varianta cu filet mic M5 se potrivește cu cilindrii miniaturali.

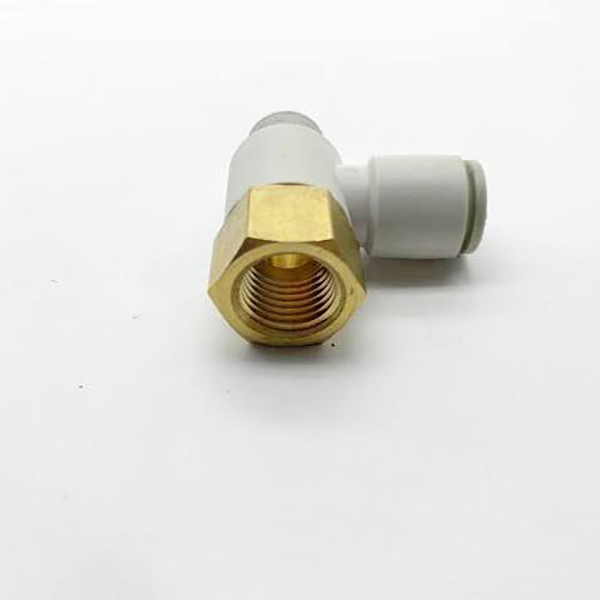

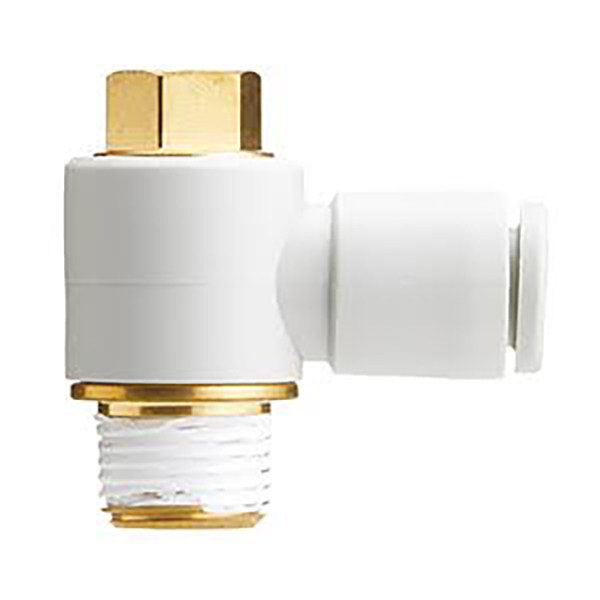

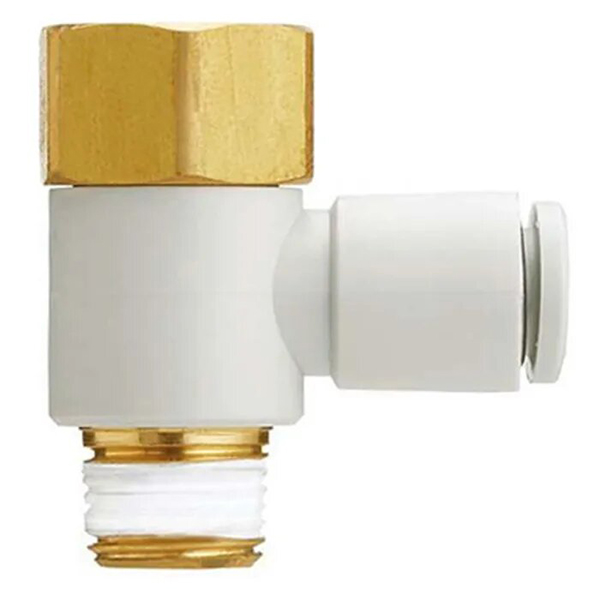

     • KQ2VF (cot L în cascadă): Echipat cu filet tată R și filet mamă Rc. Mai multe fitinguri pot fi conectate în serie pentru ramificarea cu mai multe căi, reducând necesarul de blocuri colectoare.

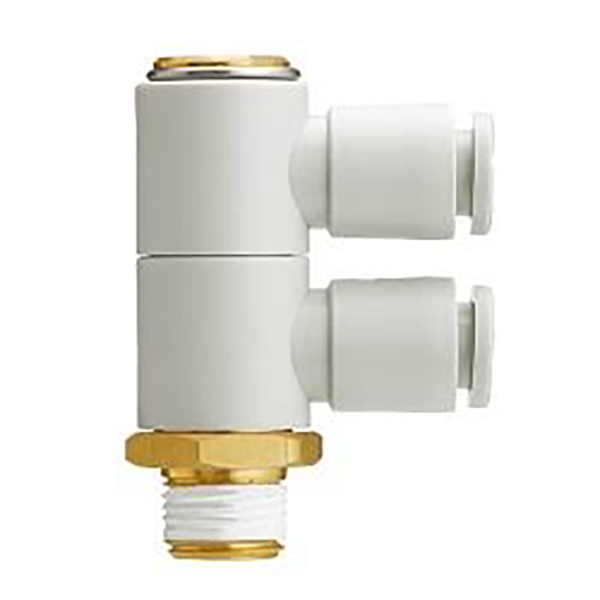

     • KQ2VD (ramură verticală 1-la-2): Priză de aer cu un singur filet, se împarte vertical în două orificii de evacuare egale. Distribuție compactă a aerului 1-in-2-out, reduce numărul total de fitinguri.

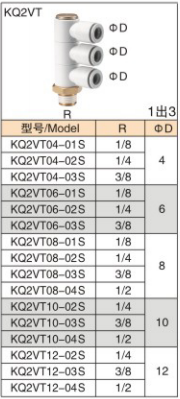

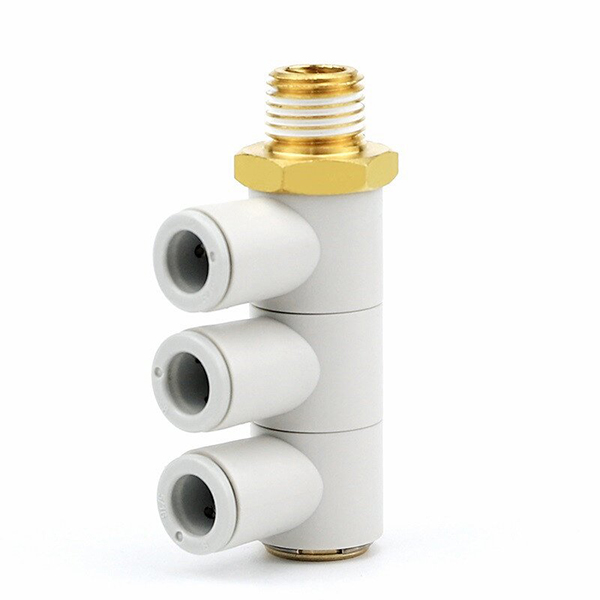

     • KQ2VT (ramură verticală 1-la-3): Priză de aer cu un singur filet, se împarte vertical în trei ieșiri de tuburi egale. Mini colector de aer, utilizat în mod obișnuit pentru distribuția aerului cu ventuze multiple în automatizări.

6. Instrucțiuni de instalare

     •  Tăiați capătul tubului perpendicular și plat. Introduceți tubul direct în fiting până când auziți un „clic” pentru a confirma blocarea.

     •  Scoaterea tubului: Apăsați gulerul alb de eliberare pe fiting și trageți tubul spre exterior simultan.

     •  Înfășurați bandă PTFE pe fire. Strângeți numai pe secțiune hexagonală; nu aplicați niciodată un cuplu pe corpul din plastic pentru a preveni crăparea.

     •  Pentru seria KQ2VF în conexiune în serie, asigurați-vă etanșarea corectă a filetului pentru a evita scurgerile de aer.

7. Scenarii de aplicare

     • Mașini de automatizare

     • Sisteme robotizate de ventuze cu vid

     • Distributie sursa de aer pentru cilindri pneumatici

     • Circuite pneumatice pe linii de productie

     • Mașini de ambalare și circuite de aer pentru dispozitive de testare
