Cot de împingere cu filet tată extins seria KQ2W

Seria SOLH KQ2W Cot cu filet tată extins la 90°, racord pneumatic echivalent SMC KQ2W. Designul extins al tijei rezolvă interferența mecanică pentru cilindri și circuite de vid. Corp PBT + filet alamă nichelat, suportă tub PU/PA. Tehnologie Richge cu stoc stabil și producție fiabilă pentru proiecte de automatizare a tuburilor pneumatice.

Trimite o anchetă

Descriere produs

Seria SOLH KQ2W Cot cu filet tată extins 90° | Fiting pneumatic echivalent SMC KQ2W

Marca: SOLH by Richge Technology | KQ2W Cot extins cu o singură atingere de tip L

1. Prezentare generală a produsului

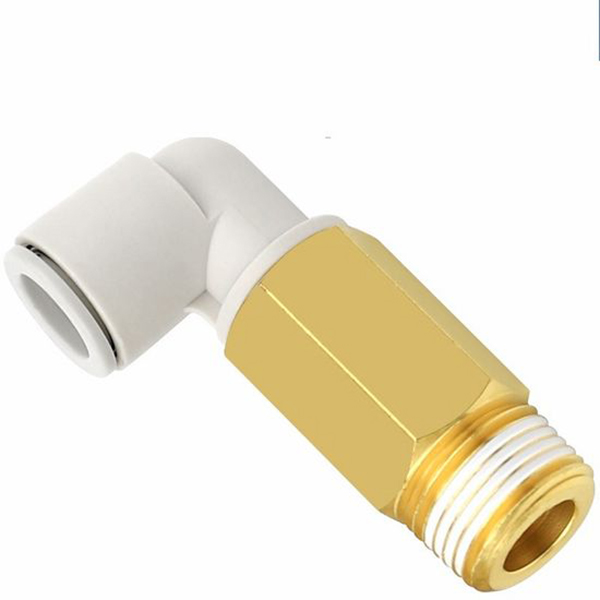

Seria KQ2W este un cot de tip L cu tijă extinsă, din familia de fitinguri pneumatice SOLH KQ2. Construcție în unghi drept de 90°. Un capăt filet tată (filet conic imperial R / filet metric M fin), celălalt capăt pentru introducerea tubulaturii pneumatice PU/PA. Seria include, de asemenea, versiunea extinsă nereducătoare KQ2Wxx-99, ambele capete pentru conectarea tubului pentru prelungirea conductei și evitarea obstacolelor.

Avantajul de bază: Designul extins al tijei rezolvă constrângerile de spațiu de instalare și interferențele mecanice. Structură cu o singură atingere, introducerea și îndepărtarea tubului fără instrumente. Corp din plastic + secțiune filetată din alamă, anti-îmbătrânire, compatibil cu circuite pneumatice și de vid. Înlocuitor de import direct pentru seria SMC KQ2W pentru proiecte de peste mări.

2. Explicația codului modelului

Format: KQ2W □□ - □□S

KQ2W: Cod de serie pentru cotul extins de tip L

□□: Diametrul exterior al tubului ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

Sufix:01S02S/03S/04S: Filet interior Imperial R (1/8",1/4",3/8",1/2")

M3GM5: Filet tată metric M3×0,5 / M5×0,8
-99: Versiune extinsă nereducătoare, racord de tub cu același diametru, ambele capete, fără filet

3. Specificații tehnice cheie și material

Articol	Parametru
Materialul corpului	Plastic de inginerie PBT, rezistență ridicată la impact
Secțiunea de fire	Alama cu placare cu nichel pentru prevenirea ruginii
Material de etanșare	Cauciuc nitrilic NBR
Tuburi compatibile	Tub PU, tub pneumatic PA nylon
Presiunea de lucru	0~1.0MPa, aplicabil pentru vid
Temperatura de operare	-20℃ ~ +60℃
Metoda de conectare	Push-in; Apăsați inelul de eliberare pentru a introduce sau a detașa tubul

4. Lista completă a modelelor

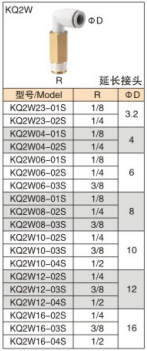

4.1 Versiune Imperial R cu filet (Filet tată din alamă)

Model	Filet masculin R	Tubul ΦD
KQ2W23-01S	R1/8	3.2
KQ2W23-02S	R1/4	3.2
KQ2W04-01S	R1/8	4
KQ2W04-02S	R1/4	4
KQ2W06-01S	R1/8	6
KQ2W06-02S	R1/4	6
KQ2W06-03S	R3/8	6
KQ2W08-01S	R1/8	8
KQ2W08-02S	R1/4	8
KQ2W08-03S	R3/8	8
KQ2W10-02S	R1/4	10
KQ2W10-03S	R3/8	10
KQ2W10-04S	R1/2	10
KQ2W12-02S	R1/4	12
KQ2W12-03S	R3/8	12
KQ2W12-04S	R1/2	12
KQ2W16-02S	R1/4	16
KQ2W16-03S	R3/8	16
KQ2W16-04S	R1/2	16

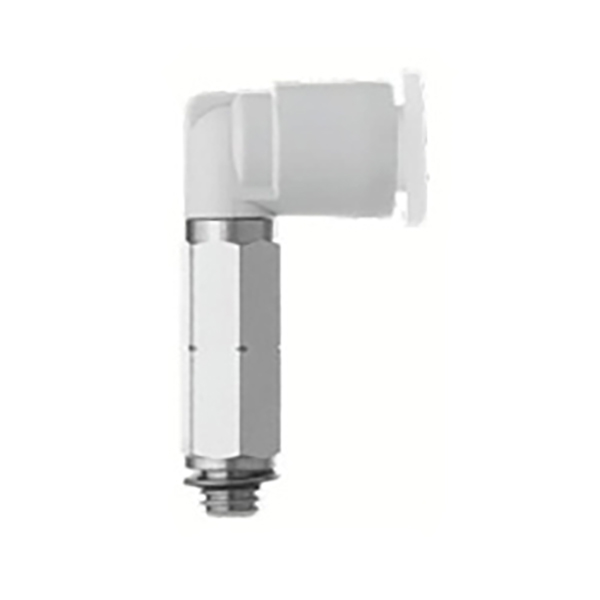

4.2 Versiune metric M Thread

Model	Fir masculin	Tubul ΦD
KQ2W02-M3G	M3×0,5	2
KQ2W02-M5	M5×0,8	2
KQ2W23-M3G	M3×0,5	3.2
KQ2W23-M5	M5×0,8	3.2
KQ2W04-M3G	M3×0,5	4
KQ2W04-M5	M5×0,8	4
KQ2W06-M5	M5×0,8	6

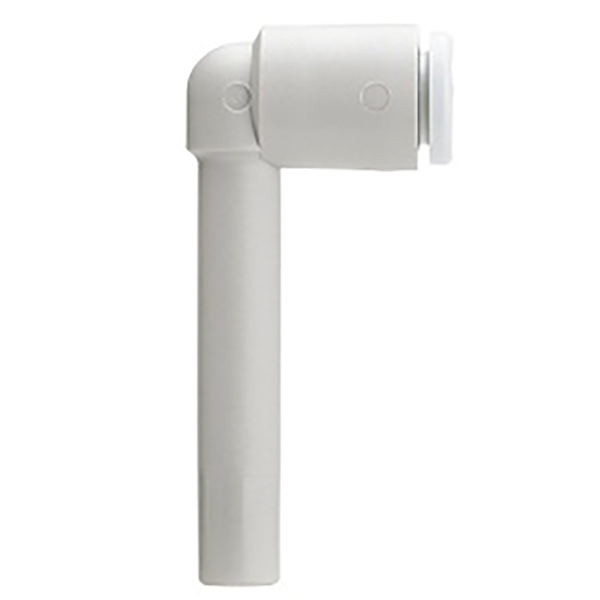

4.3 Versiune extinsă fără reducere (tub la tub, fără filet)

Model	Port 1 ΦD	Portul 2 ΦD
KQ2W23-99	3.2	3.2
KQ2W04-99	4	4
KQ2W06-99	6	6
KQ2W08-99	8	8
KQ2W10-99	10	10
KQ2W12-99	12	12

5. Scenarii de aplicare

• Evitați interferențele mecanice pentru cilindri, generatoare de vid și supape solenoide; extinde și redirecționează direcția conductei

• Trasearea tubulaturii extinsă la 90° pentru circuite robotizate cu ventuze cu vid în linii de automatizare compacte

• Înlocuire directă pentru SMC KQ2W original, înlocuire import pentru reducerea costurilor

6. Note de instalare

• Tăiați tubul vertical și plat, introduceți complet până jos pentru a garanta etanșarea.

• Banda PTFE poate fi înfășurată pe fire; nu strângeți excesiv firele pentru a preveni fisurarea corpului fitingului.

• Scoaterea tubului: apăsați inelul alb de eliberare și trageți simultan tubul spre exterior.
