Seria KQ2Y Racord tată cu împingere în T

SOLH Seria KQ2Y Racord tată cu împingere în T | Conector pneumatic Tee de service

Marca: SOLH by Richge Technology | SMC KQ2Y Echivalent Tee de rulare tată (Tee de service) Montare cu o singură atingere

1. Prezentare generală a produsului

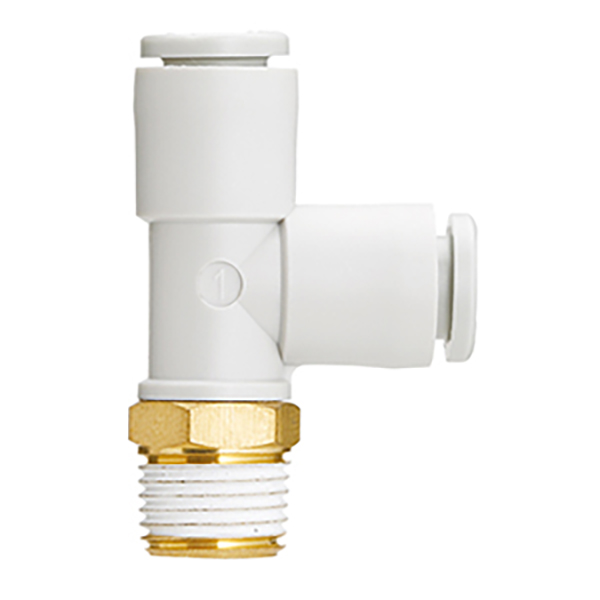

     KQ2Y este Tee Run Masculin (cunoscut în mod obișnuit ca Service Tee) din seria de montare cu o singură atingere SOLH KQ2. Configurația sa de bază este1 intrare filet tată + 2 ieșiri cu diametru egal. Ramifică două tuburi de aer direct din portul filetat principal și este unul dintre cele mai utilizate fitinguri de ramificație în sistemele pneumatice.

2. Reguli de denumire a modelului

  Exemplu de defalcare a modelului:KQ2Y06-01AS
     KQ2: Seria KQ2 de a doua generație fiting push-in (corp alb)
     Y: T de rulare, T de tip T filet tată (1 intrare filetată, 2 ieșiri cu împingere)
     06: Diametrul exterior al tubulaturii pentru ieșiri push-in: φ6mm
     01: Specificație filet tată (R18; metrică M3/M5/M6)
     A: Garnitură de etanșare pentru asamblarea și dezasamblarea repetată; S: Sigilant de filet preaplicat, nereutilizabil; N: placat cu nichel rezistent la coroziune

  Exemplu:KQ2Y04-M5A → Intrare filet tată M5, ieșiri duble φ4 mm, garnitură de etanșare.

3. Structură și caracteristici de bază

  3.1 Structură de tip T (1 In, 2 Out)

     • Admisie: Filet tată (metric M / Imperial R), se conectează la supape, cilindri de aer și conducte principale

     • Prize: 2 orificii push-in de diametru egal pentru tubulatura PU/nailon, conexiune fără scule

     • Suporturi pentru capătul firuluiRotire 360°. Orientarea poate fi reglată liber după montare pentru a elimina stresul de răsucire a tubului.

  3.2 Avantaje cheie

     • Design prietenos cu serviciile: Nu este nevoie să tăiați tubul principal. Branchează direct din portul filetat pentru adăugare și întreținere ușoară a circuitului.

     • Compact și ușor: Corp din plastic PBT + filet din alamă nichelat, amprentă mică și greutate redusă.

     • Compatibil cu vacuum: Funcționează de la -100kPa vid până la 1.0MPa presiune pozitivă, potrivit pentru circuite de vid.

     • Performanță ridicată de etanșare: Inel de etanșare NBR. Garnitura de tip A permite dezasamblarea repetata; Sigilantul pre-acoperit tip S previne scurgerea.

     • Eliberare ușoară a tubului: Buton rotund de eliberare. Apăsați pentru a îndepărta tubulatura fără a deteriora peretele exterior al tubului.

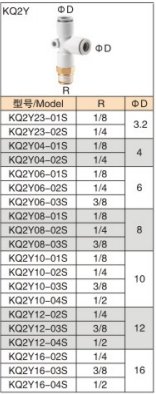

4. Lista modelelor și specificațiilor

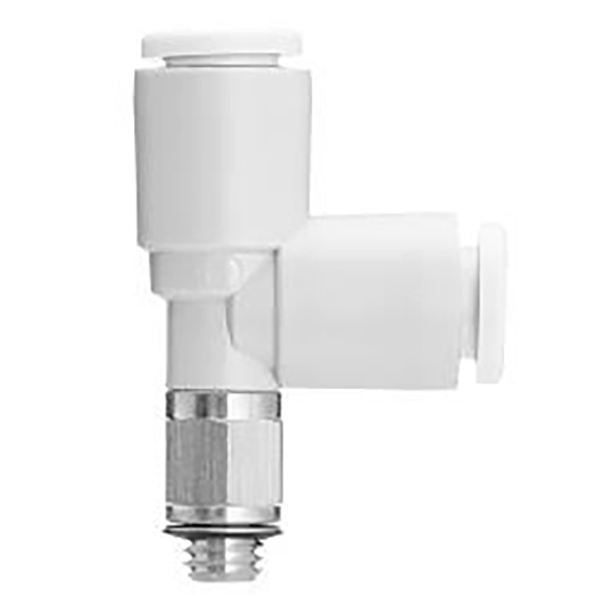

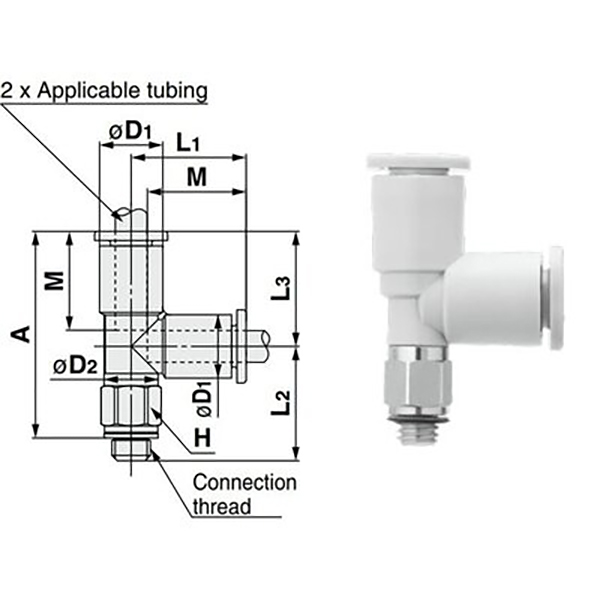

  4.1 Filet metric (M3/M5/M6)

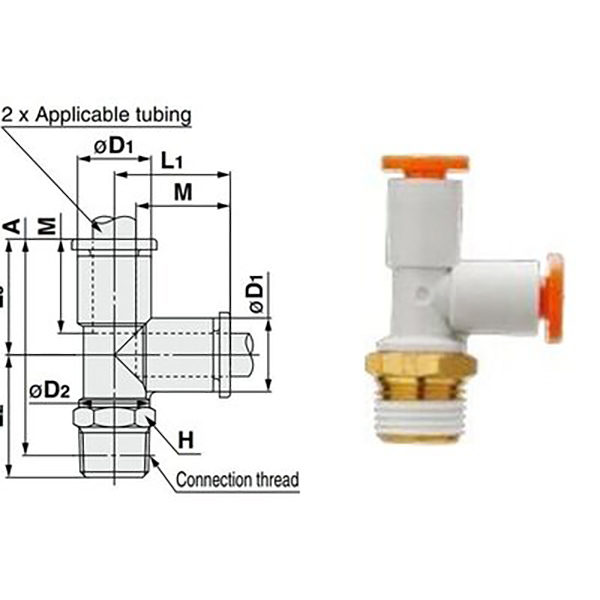

  4.2 Filet de țeavă imperială (R1/8 ~ R1/2, standard industrial)

5. Specificații tehnice generale (Standard seria KQ2)

6. Comparație de selecție: KQ2Y vs KQ2D vs KQ2T

7. Ghid de selecție și instalare

  Ghid de selecție

     • Ramura de la electrovalva/port filet interior al cilindrului → KQ2Y (de ex. KQ2Y06-01AS)

     • Împărțit 1 la 2 în tubulatura mijlocie, cerințe de zgomot redus → KQ2D

     • Proiect standard divizat în unghi drept, sensibil la costuri → KQ2T

  Note de instalare

     • Tăiați tubul plat fără bavuri. Introduceți tubul complet până când auziți un clic pentru a evita scurgerea de aer.

     • Tipul A (garnitura) poate fi dezasamblat în mod repetat; Tipul S (agent de etanșare preacoperit) necesită reetanșare după dezasamblare.

     • Pentru aplicații cu vid, selectați tipul A cu etanșare NBR pentru a menține un nivel stabil de vid.

8. Aplicații tipice

     • Ramificarea ieșirii supapei electromagnetice: KQ2Y06-01AS montată pe portul R1/8 al electrovalvei cu 5/2 căi pentru alimentarea a doi cilindri de aer.

     • Controlul cilindrului sincronizat: KQ2Y08-02AS pe portul filetat principal R1/4 pentru a se împărți în două tuburi φ8 pentru acționarea sincronă a cilindrului dublu.

     • Reabilitare circuit de vid: ramificație de la portul filetului principal al generatorului de vid la ventuze cu vid, ușor de întreținut și modificat.
