Seria KQ2Z Branch Cot universal tată

Fitinguri cu împingere pentru colector multiport SOLH KQ2Z, splitter pneumatic echivalent SMC KQ2Z. Patru subtipuri: 1-în-2, stivuitor KQ2ZF, 1-în-4 KQ2ZD și 1-în-6 KQ2ZT. Corp PBT cu filet din alamă nichelat, compatibil cu tuburi PU/PA pentru circuite de vid și presiune pozitivă. Tehnologia Richge oferă stoc stabil și producție de încredere pentru distribuția automată a aerului.

Trimite o anchetă

Descriere produs

Fitinguri push-in pentru colectoare cu mai multe porturi seria KQ2Z | Splitter pneumatice echivalente SMC KQ2Z

Marca: SOLH by Richge Technology | KQ2Z Fitinguri cu o singură atingere pentru colectoare pneumatice cu ieșiri multiple

1. Prezentare generală a produsului

Seria KQ2Z aparține familiei de fitinguri pneumatice cu o singură atingere SOLH KQ2. Este un racord de colector cu mai multe ramuri cu filet interior, cu o singură intrare de aer și mai multe ieșiri simultane de tuburi. Design push-to-connect pentru introducerea și îndepărtarea tuburilor fără instrumente, utilizat pentru distribuția centralizată a aerului în sistemele pneumatice. Patru submodele disponibile:

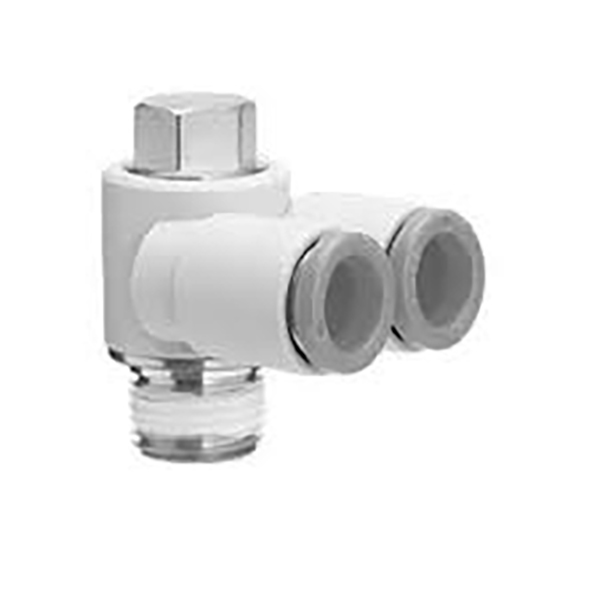

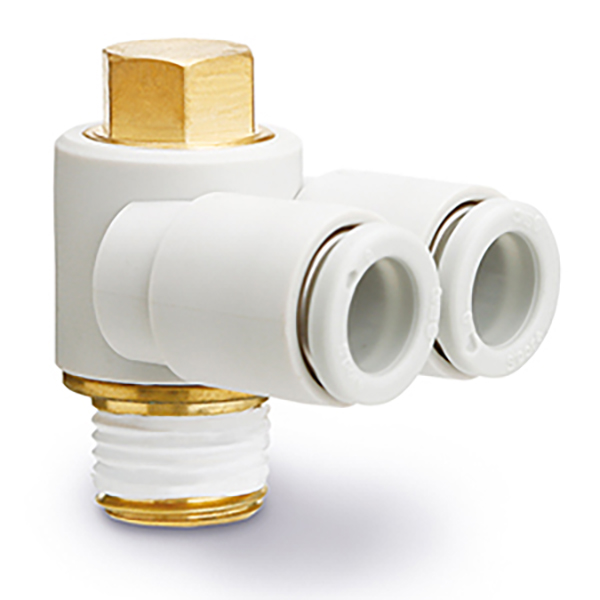

KQ2Z: 1-in 2-out dual port, montare hexagonală externă

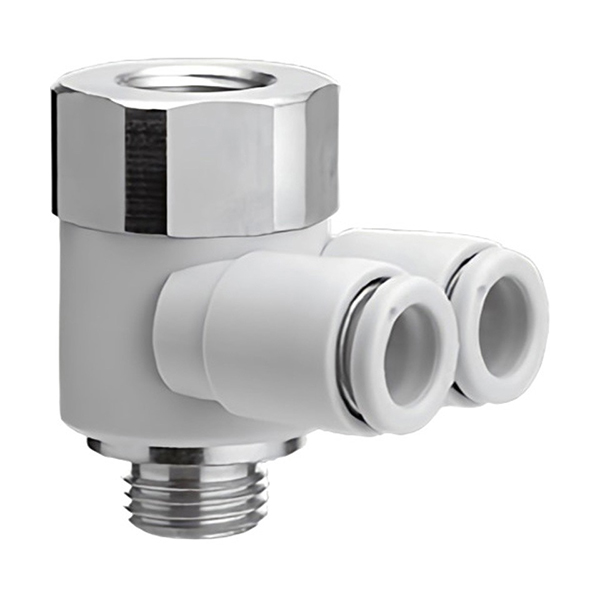

KQ2ZF: colector stivuibil 1-in 2-out, filet interior Rc superior pentru colectoare suplimentare în cascadă

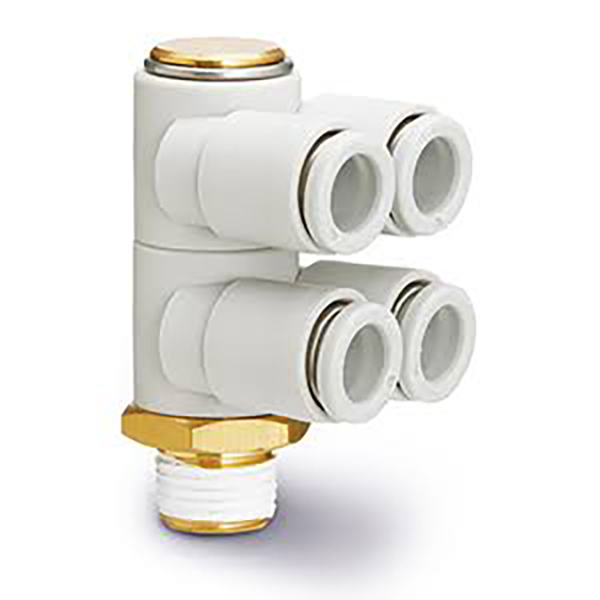

KQ2ZD: Distribuitor ramificat cu patru căi cu 1 intrare, 4 ieşiri

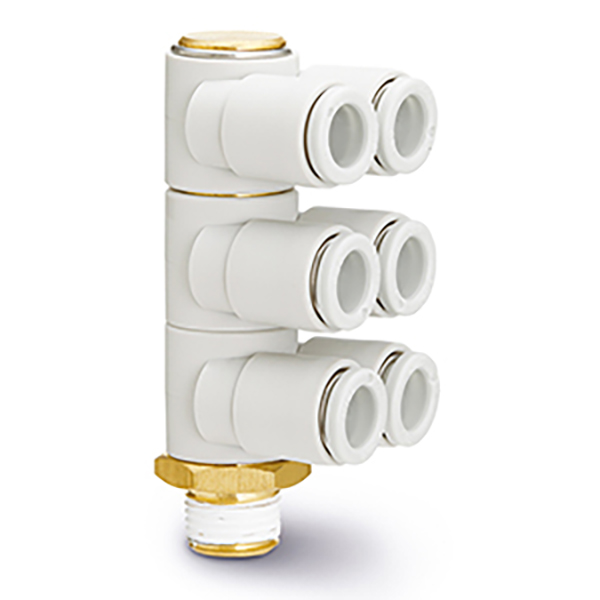

KQ2ZT: Distribuitor de ramificație cu șase căi cu 1 intrare și 6 ieșiri

Avantajele de bază: Design compact al colectorului pentru a economisi spațiu de instalare. Corp PBT cu filet din alamă nichelat. Compatibil cu tubulaturi pneumatice PU / PA, funcționează atât pentru circuite de presiune pozitivă, cât și pentru vid. Înlocuire directă directă pentru fitingurile originale SMC KQ2Z.

2. Explicația codului modelului

Format: KQ2Z □□ - □□S

KQ2Z: Cod de serie pentru racordul de colector de ramificație cu mai multe porturi
□□: Diametrul exterior al tubului ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

Sufix:

01S02S/03S/04S: Filet conic interior Imperial R (1/8",1/4",3/8",1/2")
M5: Filet tată metric M5×0,8

KQ2ZF: Versiune stivuitoare, filet interior Rc inferior + filet interior Rc superior. Mai multe KQ2ZF pot fi conectate cap la cap pentru a extinde cantitatea de ieșire.

3. Lista completă a modelelor

3.1 KQ2Z (1-in 2-out, montare hexagonală externă)

Model	Filet masculin R	Tubul ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (1-in 2-out tip stivuibil, R + filet Rc)

Model	File R/Rc	Tubul ΦD
KQ2ZF04-M5	M5×0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

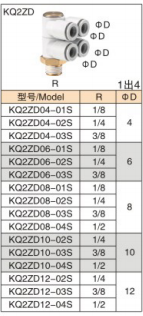

3.3 KQ2ZD (1-in 4-out)

Model	Filet masculin R	Tubul ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

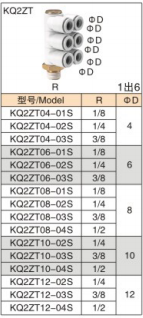

3.4 KQ2ZT (1-in 6-out)

Model	Filet masculin R	Tubul ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Material și specificații tehnice

Articol	Parametru
Materialul corpului	Plastic de inginerie PBT, rezistență ridicată și rezistență la impact
Componenta firului	Alama placata cu nichel, rezistenta la rugina si la coroziune
Inel de etanșare	Cauciuc nitrilic NBR
Tuburi compatibile	Tub PU, tub pneumatic PA nylon
Presiunea de lucru	0~1.0MPa, aplicabil pentru presiune negativă în vid
Temperatura de operare	-20℃ ~ +60℃
Metoda de conectare	Racord cu împingere; Apăsați inelul de eliberare pentru a introduce / scoate tubulatura

5. Scenarii de aplicare

• Mașini de automatizare, matrice de ventuze robotizate: distribuție pe mai multe căi cu o singură sursă de aer, înlocuiți blocurile tradiționale de distribuție și economisiți amprenta instalației

• Alimentare cu aer sincronizată pentru mai mulți cilindri, conducte centralizate în jurul insulelor compacte de supape

• KQ2ZF poate fi stivuit în serie pentru a extinde cantitatea de ieșire la cerere, ansamblu flexibil de colector

• Înlocuire de import, înlocuire directă pentru fitingurile colectoare din seria SMC KQ2Z

6. Note de instalare

• Tăiați capătul tubului vertical plat, introduceți complet tubul în partea de jos a fitingului pentru o etanșare fiabilă.

• Înfășurați o cantitate mică de bandă PTFE pe filete tată, aplicați un cuplu de strângere moderat pentru a evita crăparea corpului din plastic.

• Scoaterea tubului: apăsați inelul alb de eliberare și trageți simultan tubul spre exterior.

• Pentru aplicarea KQ2ZF în cascadă, garantați etanșarea filetului. Nu depășiți presiunea nominală după stivuirea în mai multe etape.
