Racord pentru tuburi Push-to-Connect din seria KQZT

SOLH KQ2T Seria T-Type & Fitinguri încrucișate încrucișate | Conectori de ramură pneumatică echivalent SMC KQ2T

Marca: SOLH by Richge Technology | Fitinguri pneumatice cu o singură atingere KQ2T Tee & Cross

1. Prezentare generală a produsului

     Seria KQ2T aparține familiei complete de fitinguri pneumatice cu o singură atingere SOLH KQ2, având un design plug-and-play rapid, fără instrumente, pentru ramificarea conductelor de aer în 3 și 4 căi. Această linie de produse acoperă fitinguri cu patru căi de tip T și tip încrucișat, inclusiv versiuni cu diametru egal, reductoare, filet tată (imperial/metric), pentru a satisface diverse cerințe de deviere a circuitelor pneumatice și de conectare la conducte.

  Clasificarea submodelului:
     KQ2T: Racord în T de tip T cu 3 porturi (diametru egal / tip reductor / filet exterior)
     KQ2TW: Racord în cruce cu 4 căi (diametru egal pentru toate porturile)
     KQ2TX: Montare în cruce în 4 căi (prima specificație de reducere)
     KQ2TY: Fixare transversală în 4 căi (a doua specificație de reducere)

  Material de bază și performanță: Corp din plastic PBT de înaltă rezistență, gheare de reținere din oțel inoxidabil, inele de etanșare din cauciuc nitrilic NBR. Complet compatibil cu tuburile pneumatice din nailon PU și PA, potrivite atât pentru circuitele pneumatice cu presiune negativă în vid, cât și cu aer comprimat cu presiune pozitivă, utilizate pe scară largă în echipamente automate și sisteme robotizate de distribuție a aerului.

2. Clasificarea fitingurilor de tip T KQ2T și definirea modelului

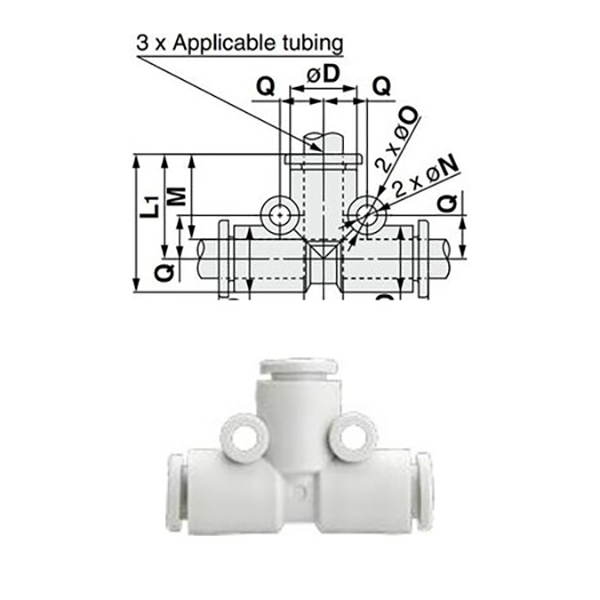

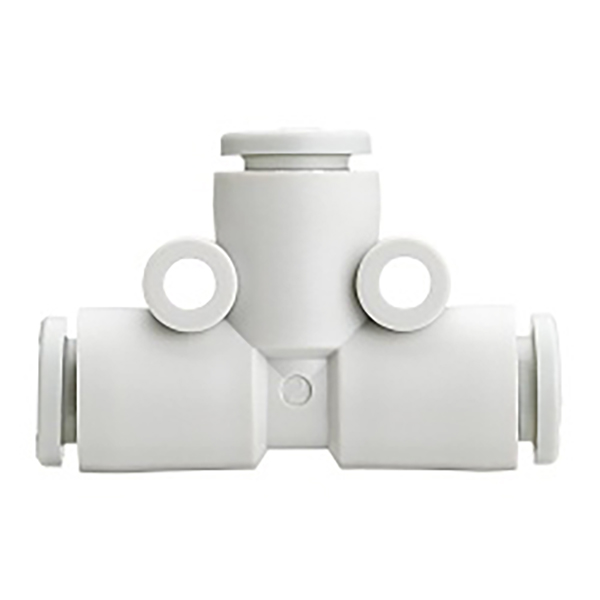

2.1 T cu diametru egal (KQ2T□□-00, fără filet în 3 căi, aceeași dimensiune)

Trei porturi adoptă un diametru identic al tubului, fără design de filet, dedicat deviererii egale a aerului a conductelor pneumatice cu aceleași specificații.

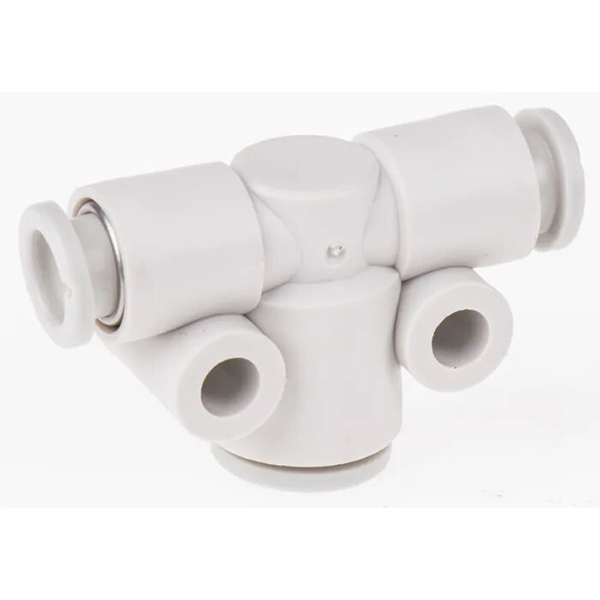

2.2 Tee de reducere (KQ2T①-②, Conversie de conductă de dimensiuni duble)

Ambele porturi laterale adoptă un diametru ①, portul superior din mijloc adoptă un diametru ②, utilizat pentru conversia conductelor și distribuția fluxului de tuburi pneumatice de diferite calibru.

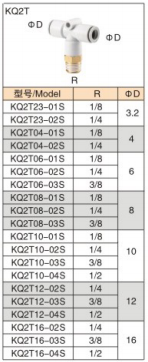

2.3 Imperial R Taper Tee cu filet tată

Ambele orificii laterale pentru introducerea tubului, orificiul mijlociu cu filet interior conic imperial R pentru racord filetat cu supape pneumatice, cilindri și alte componente.

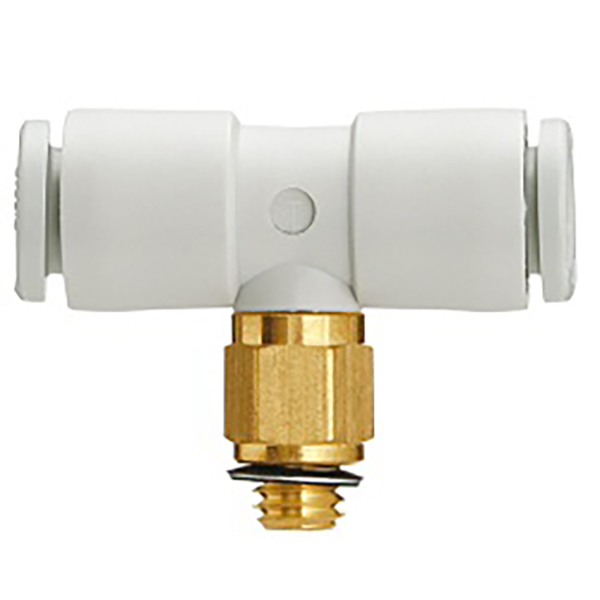

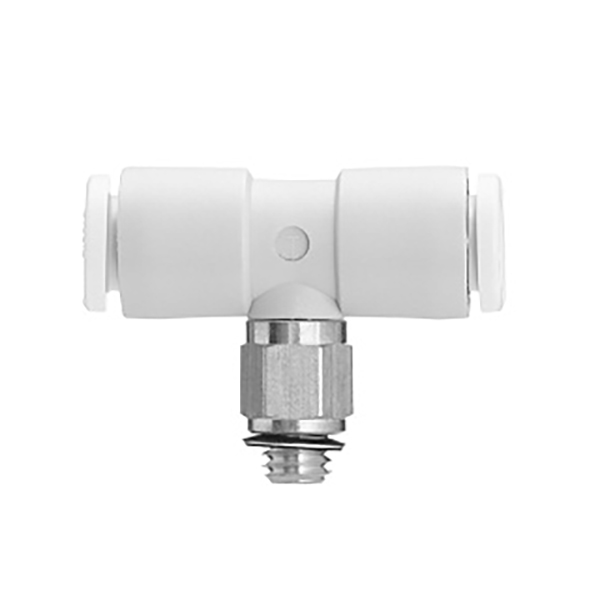

2.4 Teu tată metric cu filet fin

Ambele orificii laterale pentru introducerea tubului, orificiul mijlociu cu filet tată fin metric, potrivite pentru componente pneumatice miniaturale și conducte pentru echipamente de automatizare de precizie.

3. Subseria încrucișată cu 4 direcții (KQ2TW / KQ2TX / KQ2TY)

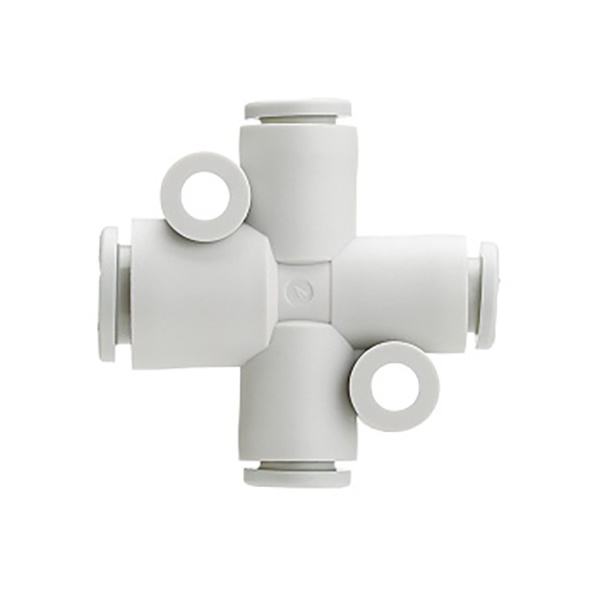

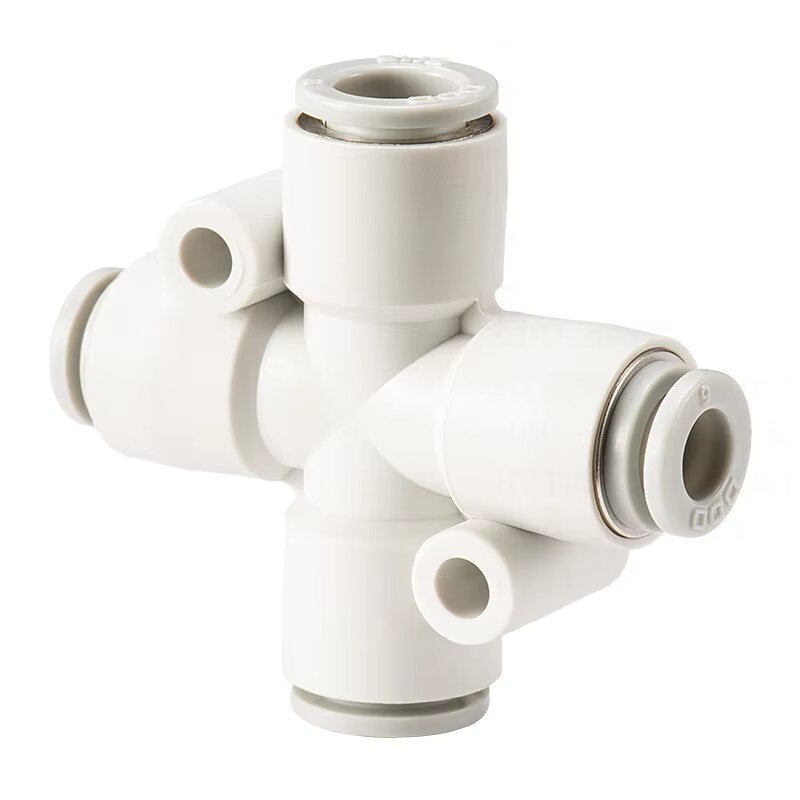

3.1 Racord transversal KQ2TW cu diametru egal (4 porturi de aceeași dimensiune)

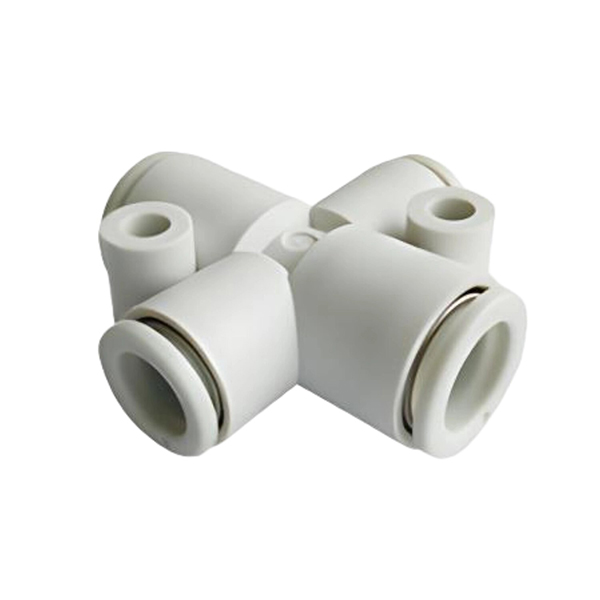

3.2 KQ2TX Reducing Cross Fitting (Tipul 1)

3.3 KQ2TY Reducing Cross Fitting (Tipul 2)

4. Specificații tehnice

5. Scenarii de aplicare

     • Ramificarea surselor de aer și devierea conductelor pentru echipamente automate de producție

     • Distribuție de circuite pneumatice pentru brațe robotizate și sisteme de ventuze cu vid

     • Distribuție de aer cu mai multe căi pentru buclele de control pneumatice din cilindru

     • Conexiune compactă la conducte și conversie a diametrului pentru sisteme pneumatice de precizie

6. Ghid de selecție a modelului

     • Tee cu diametru egal: Alegeți KQ2Txx-00 pentru conducte cu 3 căi cu diametre de tub complet consistente

     • Tee de reducere: Alegeți KQ2T①-② pentru conducte cu același diametru lateral și diametru mijlociu diferit

     • Tee cu filet: Alegeți KQ2Txx-01S (imperial) / seria M (metrică) pentru îmbinarea filetată cu supape și cilindri

     • Distribuție încrucișată în 4 direcții: Alegeți seria KQ2TW/TX/TY pentru scenariile care necesită ramificare a conductelor în patru căi
