Seria PBM/PBX generator de vid în mai multe etape

Seria PBM / PBX Mini ejector cu vid cu mai multe etape multi-energie | Generator de vid stivuibil stil Piab

Marca: SOLH by Richge Technology | Generator de vid Venturi ultrasubțire, stivuibil în 2 trepte

1. Prezentare generală a produsului

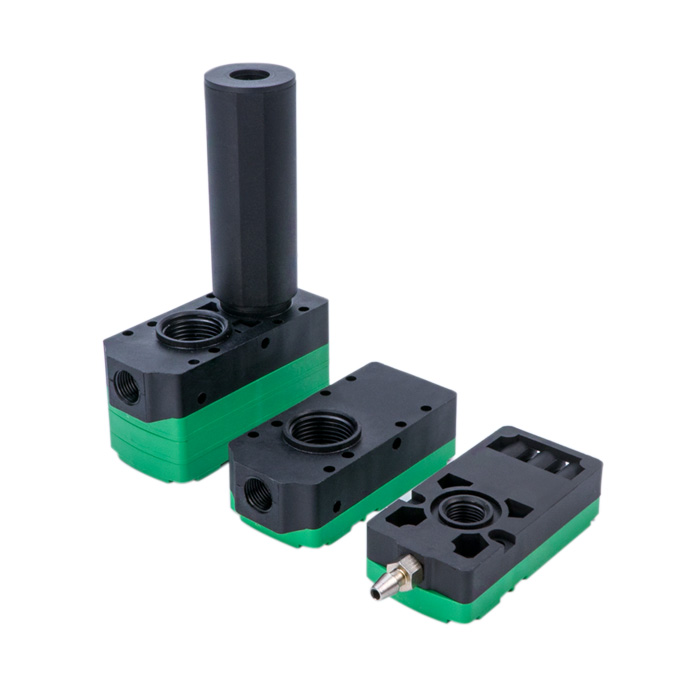

   PBM / PBX sunt mini generatoare de vid cu difuzie în mai multe trepte în stil Piab, cunoscute și sub numele de generatoare de vid multi-energie. Aceștia adoptă un design modular stivuibil cu corp ușor ultra-subțire. PBM este versiunea standard a amortizorului de zgomot încorporat, în timp ce PBX este un tip de amortizor extern compus. Trei versiuni funcționale disponibile: Tip A fără supapă, Tip B cu supapă de alimentare, Model C complet integrat cu energie.

  Poziționarea miezului: amprentă compactă, consum redus de aer și debit mare de aspirație. Suportă stivuirea colectoarelor multistrat cu control independent pentru mai multe ventuze. Ideal pentru robot EOAT, paletizare și piese poroase cu ventuze din spumă.

      • PBM Standard Mini: Amortizor încorporat, corp subțire, zgomot redus, potrivit pentru o singură unitate sau asamblare stivuită

      • PBX X-mini Tip compus: Cartuș de zgomot extern detașabil, vid final mai mare, debit mai mare și disipare mai bună a căldurii, proiectat pentru funcționare continuă cu ciclu înalt

  Clase de mărime: 5 / 10 / 20 / 30. Numărul reprezintă puterea nominală echivalentă a pompei de vid (0,05~0,3kW). Versiuni funcționale: A de bază fără supapă, B supapă de alimentare integrată, C model multi-energie complet (supapă de alimentare + supapă de întrerupere + detecție presiune de vid + clapetă reglabilă de întrerupere a vidului).

2. Regula de codificare a modelului

  Exemplu: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: tip mini standard cu amortizor încorporat

￮ PBX: tip compus X-mini cu cartus de amortizor extern

     • 10: Cod dimensiune (5 /10 /20 /30)

￮ 5: Micro flux mic, componente minuscule

￮ 10: Debit mic-mediu, piese mici 3C

￮ 20: Bestseller cu debit mediu, cutie de carton, film și ventuză din spumă

￮ 30: Debit mare, tablă poroasă cu suprafață mare și paletizare

     • A/B/C: versiune funcțională

￮ A: Unitate de bază fără supapă, numai corpul generatorului, controlată de o supapă solenoidală externă

￮ B: Versiune cu o singură supapă, electrovalvă de alimentare încorporată, supapă opțională de menținere a presiunii cu un singur sens, eliberare naturală a vidului

￮ C: Versiune completă multi-energie, supapă de alimentare + supapă de întrerupere a vidului + comutator de presiune digital cu vid + clapetă de accelerație reglabilă

     • K1: Cod combinație de supapă, K1 = Supapă de alimentare normal închisă + supapă de întrerupere normal închis

     • 5/6: Tensiunea bobinei: 5=DC24V, 6=DC12V

     • L/M: Specificația cablului

     • FN: Ieșire presostat (NPN/PNP, unitate opțională kPa/inHg)

  Exemplu de comandă: PBM20-C. Definiție: amortizor de zgomot încorporat standard PBM, dimensiunea 20, model complet multi-energie tip C, supapă de alimentare și întrerupere integrată, pauză reglabilă de vacuum și alarmă de detectare a vidului.

3. Diferența de bază PBM VS PBX

4. Comparația funcției versiunea A/B/C

5. Rezumatul specificațiilor tehnice

  Performanță @0.5MPa Presiune de alimentare

6. Ghid de selecție

  Alegeți PBM sau PBX

     • ✅ PBM: Spațiu limitat de instalare, robot EOAT, ciclu intermitent obișnuit, nu este necesară amortizorul proeminent

     • ✅ PBX: Ventuză din spumă, cutie poroasă, funcționare continuă lungă, debit mai mare și vid necesar

  Selectați versiunea A / B / C

     • ✅ Versiunea C Multi-Energy: Aplicare robot, eliberare rapidă cu suflare + alarmă de detectare a piesei lipsă, reducere a supapelor și conductelor externe (de preferat)

     • ✅ Versiunea B: Buget limitat, fără eliberare a vidului, piesa de prelucrat eliberată de greutatea proprie

     • ✅ Versiunea A: Corp fix cu electrovalvă externă existentă, cel mai mic cost de achiziție

  Caracteristica colector stivuibil (avantajul cheie al PBM/PBX)

     PBM5 poate stivui până la 16 straturi; PBM10 suportă până la 12 straturi. PBX are aceeași capacitate de stivuire. Fiecare strat deține un circuit de vid independent, fără interferențe reciproce, împărțind o sursă principală de aer. Cea mai bună alegere pentru modulele de transfer cu mai multe stații și cu mai multe duze.

     Material etanșare: NBR pentru condiții generale; FKM pentru medii corozive de calitate alimentară sau acide/alcaline.

7. Circuit pneumatic pentru modelul multi-energetic de tip C

     Sursă de aer → Filtru de aer AFC (ceață de ulei interzisă) → Regulator de presiune AR → Port de alimentare cu aer PBM/PBX-C; Port de vid → Filtru de vid ZFC → ventuză. Două fire de semnal DC24V se conectează la PLC: unul pentru controlul adsorbției în vid, celălalt pentru întrerupere reglabilă a vidului. Semnal de feedback în vid utilizat pentru detectarea piesei lipsă/căzute.

8. Note de operare

     • Alimentarea cu aer trebuie să fie uscată și filtrată, lubrifiantul cu ceață de ulei interzis. Contaminarea cu ulei va înfunda duzele în două trepte.

     • Filtrul de vid ZFC trebuie instalat în conducta de vid. Praful blochează cu ușurință duzele și reduce forța de aspirație.

     • Cartușul de amortizor extern PBX trebuie să fie complet instalat; îndepărtarea acestuia provoacă zgomot extrem de puternic.

     • Reglați încet clapeta de accelerație de tip C. Deschiderea excesivă va elimina pelicula subțire și piesele de hârtie.

     • Pentru ansamblul colectorului stivuit cu mai multe unități, măriți conducta principală de alimentare cu aer pentru a stabiliza presiunea pentru toate unitățile.

     • Toleranță largă la temperatură; asigurați-vă că nu există înghețare pe sursa de aer în condiții de temperatură scăzută.
