Supapa de control

Supapa mecanică medie SOLH VM2 (VM200) este complet interschimbabilă cu modelele SMC potrivite. Dispunând de o construcție medie cu clapete cu coeficient de curgere Cv=0,87, capacitatea sa de debit este de aproximativ 8 ori mai mare decât seria mini VM1, echipată cu port standard Rc1/4 și filete opționale NPT/G1/4. Funcționează sub 0 ~ 1,0 MPa și este incompatibil cu vidul, adoptând o etanșare rezistentă la uzură fără lubrifiere și un corp metalic robust. Sunt disponibile dispoziții de conducte porturi laterale și porturi inferioare, susținute de o gamă completă de dispozitive de acționare interschimbabile: rolă standard POM / pârghie din oțel călit rezistent la abraziune, rolă antirecul unidirecțională, piston drept, buton plat, cap de oprire de urgență ciupercă galbenă, buton indicator verde și buton balama blocabil. Varianta cu role din oțel călit se potrivește liniilor de producție de mare uzură. Folosit pe scară largă pentru detectarea limitei cursei cilindrului și mesei de glisare, punerea în funcțiune manuală a echipamentelor, comutarea aerului dispozitivului de fixare și blocarea de siguranță de urgență, servește ca supapă mecanică de declanșare a aerului pentru liniile de producție de ambalare, textile, imprimare și automatizare generală.

Vana mecanică cu clapetă cu 3 porturi SOLH VM4 (VM400) este complet interschimbabilă cu modelele SMC echivalente, poziționate între seria mini VM1 și VM2 cu debit mare. Avantajul său principal constă în compatibilitatea cu intervalul complet de presiune de la -100kPa vid până la 1.0MPa presiune pozitivă, o caracteristică indisponibilă pe VM2. Adoptă portul standard Rc1/8 cu filete opționale NPT/G1/8 și capacitate de curgere Cv=0,38, susținând aspectul conductelor laterale și inferioare. Construit cu corp din metal solid, rezistă la impact de 1000 m/s² și la vibrații puternice, potrivit pentru liniile de producție grele dure, cu etanșare fără lubrifiere rezistentă la praf pentru o durată lungă de viață. Este furnizat un set complet de dispozitive de acționare interschimbabile: pârghie cu rolă din oțel anti-abraziune standard / întărită, rolă anti-recul unidirecțională, piston drept, butoane de oprire de urgență ciuperci multicolore, butoane rotative cu 2/3 poziții, butoane blocabile și pârghii cu balamale basculante. Aplicată pe scară largă în detectarea limitei cursei cilindrului și mesei de glisare, circuitele de absorbție/eliberare a vidului, punerea în funcțiune manuală a echipamentelor, blocarea de urgență a mașinii și comutarea dispozitivelor de montaj, este supapa de declanșare mecanică medie ideală pentru condițiile de lucru care necesită compatibilitate cu vid și rezistență puternică la șocuri.

Vana proporțională electropneumatică de mare debit SOLH ITV este complet interschimbabilă cu modelele SMC echivalente. Adoptând un sistem de feedback al presiunii în buclă închisă, acceptă tensiune DC0–10V, semnale analogice curente 4–20mA și comunicații opționale fieldbus, inclusiv CC-Link, PROFINET, EtherNet/IP pentru a obține o reglare la distanță de înaltă precizie a presiunii aerului, cu o precizie de control de ±1% FS și protecție IP65 împotriva prafului și stropilor. Trei serii acoperă diferite game de debit: ITV1100 pentru debit mic mic, ITV2100 pentru debit mediu universal și ITV3100 pentru debit mare mare de până la 4400 L/min ANR, cu presiune reglabilă de la 0,005 la 0,9 MPa. Suportă filete Rc/NPT/G și fitinguri push-in, afișaj digital LED încorporat și alarmă de autodiagnosticare sub sursă de alimentare scăzută DC24V. Aplicat pe scară largă pentru acționarea cilindrului cu diametru mare, controlul tensiunii constante a filmului și sârmei, proceselor de precizie optică și semiconductoare, distribuire automată și acoperire, comutare de presiune în mai multe etape pentru echipamente de sudare și nituire, înlocuirea mai multor regulatoare manuale pentru a realiza controlul digital centralizat al presiunii pe liniile de producție automate.

Supapele de reținere în linie SOLH XTO674 și INA14 împart aceeași platformă structurală cu o presiune de fisurare ultra-scăzută de 0,01 MPa, compatibilă atât cu aer comprimat, cât și cu apă curată, pentru protecție împotriva returului în conductele de vid și fluide de joasă presiune. XTO674 este o versiune criogenică din alamă care funcționează până la -30℃; Seria standard INA14 oferă corp din alamă sau din oțel inoxidabil SUS304, echipat cu etanșări NBR standard plus FKM rezistent la ulei și la temperaturi înalte și etanșări CR rezistente la intemperii. Design compact cu filet în linie, cu marcaj cu săgeata de debit, poate fi montat direct în conducte fără suporturi suplimentare, prevenind eficient pierderea de vid și inversarea fluxului de aer atunci când este instalat între generatoarele de vid și ventuze. Cele două serii prezintă dimensiuni generale identice și dimensiuni de filet pentru schimbul direct de câmp fără modificarea țevilor, aplicate pe scară largă în echipamente criogenice, linii de producție în vid, circuite de fluide de înaltă temperatură rezistente la coroziune și conducte generale pneumatice și de apă pentru reținerea unidirecțională a presiunii și prevenirea refluxului.

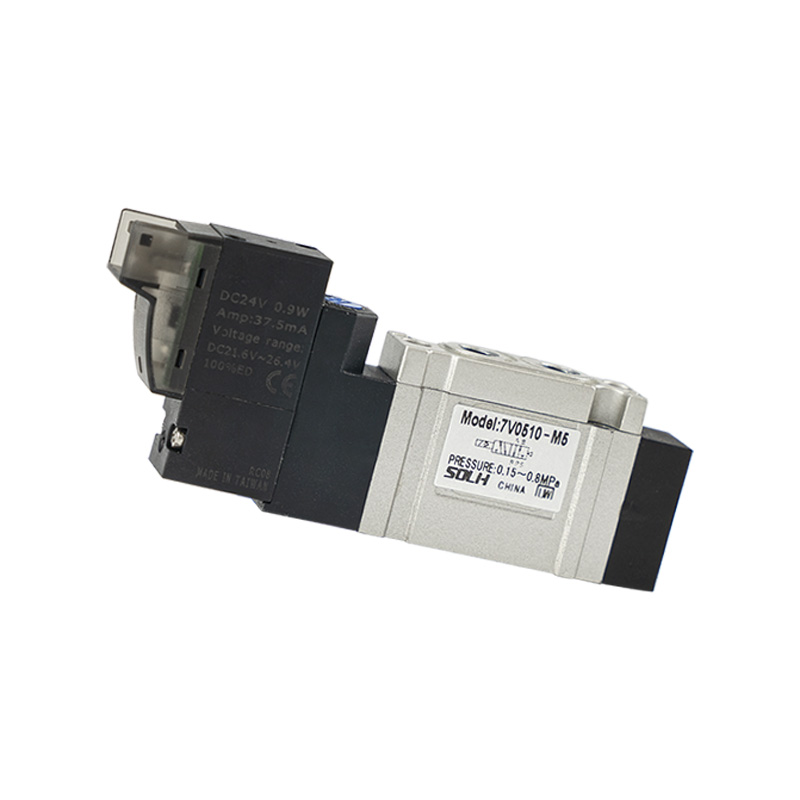

Electrovalva compactă acționată cu pilot SOLH 7V include variante complete cu 5/2 și 5/3 căi, care acoperă retur cu arc cu o singură bobină, blocare cu două bobine și trei funcții centrale: centru închis, evacuare centrală, alimentare cu presiune centrală. Adoptă un canal de evacuare centralizat intern integrat, cu o capacitate de debit cu aproximativ 30% mai mare decât supapele tradiționale din seria 4V, cu răspuns de comutare ≤50ms și frecvența maximă de operare de până la 5 Hz. Bobinele de putere ultra-scăzută generează mai puțină căldură pentru alimentarea continuă, cu un consum de curent continuu de 0,7 W și AC 1,1 VA. Este oferită o gamă completă de la M5 la 3/8", care acceptă atât porturile filetate standard, cât și fitingurile rapide cu împingere. Supapele pot fi instalate individual sau stivuite pe colectoare din aluminiu cu mai multe stații pentru a economisi spațiu în dulap și pentru a simplifica conductele de aer principal. Intervalele de presiune de operare 0,15~0,8 MPa cu temperatura de lucru -20℃~70℃. durata de viață, utilizat pe scară largă pentru comutarea direcțională a cilindrului și controlul pneumatic centralizat pe toate liniile de producție automate.

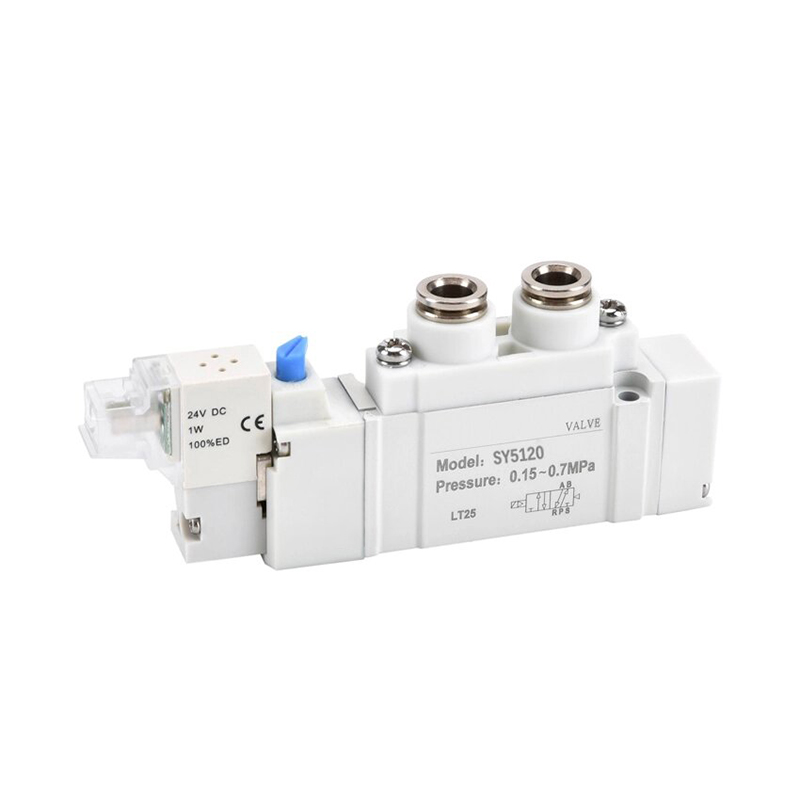

Electrovalva cu 5 porturi acționată pilot din seria SOLH SY este complet interschimbabilă cu supape SMC potrivite, inclusiv modelele SY3000 mini, SY5000 medium mainstream, SY7000 large și SY9000 extra-marie. Oferă opțiuni complete de circuit: 5/2 bobină simplă/dublă și 5/3 cu trei poziții cu funcții centrale închise, evacuare centrală și alimentare cu presiune centrală. Bobinele standard de 0,35 W și bobinele opționale de 0,1 W cu energie ultra-scăzută generează puțină căldură pentru alimentarea continuă. Versiunea pilot internă funcționează la 0,1 ~ 0,7 MPa, în timp ce varianta pilot externă acceptă mediul de vid -100kPa. Bobina etanșată cu gol atinge până la 200 de milioane de cicluri de comutare. Porturile de aer sunt aranjate pe lateral, sus și jos pentru rutarea flexibilă a tuburilor. Supapele adoptă un design cu închidere prin închidere compatibil cu insulele de supape ale colectorului SS5Y, permițând întreținerea unei singure supape fără a demonta întregul banc, cu conector IP65 și gradul de bază al colectorului IP67. Canalele interne optimizate oferă un debit cu aproximativ 80% mai mare decât supapele vechi, iar plasa de filtru pilot încorporată previne blocarea bobinei de praf. Utilizat pe scară largă pentru comutarea direcțională a cilindrului și controlul pneumatic centralizat în echipamentele de semiconductori, sudare auto, ambalare și automatizare medicală.

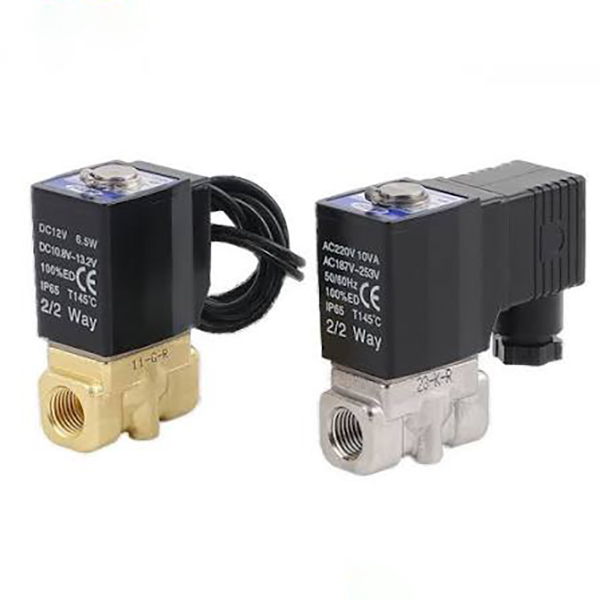

Electrovalvele cu 2/2 căi normal închise pentru fluide din seria SOLH 2S includ două linii complete: modelele 030/050 cu orificiu mic cu acțiune directă și variante cu diezabil mare 150~500, pentru controlul automat pornit-oprit al apei curate, aer comprimat, lichid de răcire, ulei lubrifiant și conducte de lichide slab corozive. Versiunea cu acțiune directă permite pornirea la presiune zero fără limită minimă de presiune diferențială, are dimensiuni compacte, orientare universală de montare și comutare rapidă în milisecunde, ideală pentru aplicații cu micro-flux de presiune joasă, cum ar fi răcirea mașinii-unelte cu un singur punct, micro ramuri de aer/apă 3C și mini echipamente de curățare. Tipul pilotat necesită o diferență de presiune minimă de 0,05 MPa pentru deschidere completă, oferă un debit ultra mare cu serpentine de căldură scăzută cu putere redusă, potrivite pentru colectoarele de scurgere a compresoarelor de aer, liniile principale de apă de pulverizare și conductele de tratare a apei cu circulație de debit mare. Garniturile standard din cauciuc nitrilic NBR sunt echipate cu garnituri opționale EPDM rezistente la acid și la apă fierbinte, de calitate alimentară. Sunt disponibile standarde internaționale cu mai multe filete (PT/G/NPT) și tensiuni universale ale bobinei (DC12/24V, AC24/110/220V), acceptate de opțiunile de cablare DIN și cabluri. Bobinele rezistente la căldură permit energizarea continuă pe termen lung. Ghid de selecție: tip cu acțiune directă pentru conducte cu presiune statică sub 0,05MPa și debit mic de ramificație; versiune pilotată pentru colectoare principale G1/2 și mai sus, cu presiune ridicată stabilă și debit mare de circulație. Etanșarea EPDM este obligatorie pentru apă caldă și medii fluide de calitate alimentară.

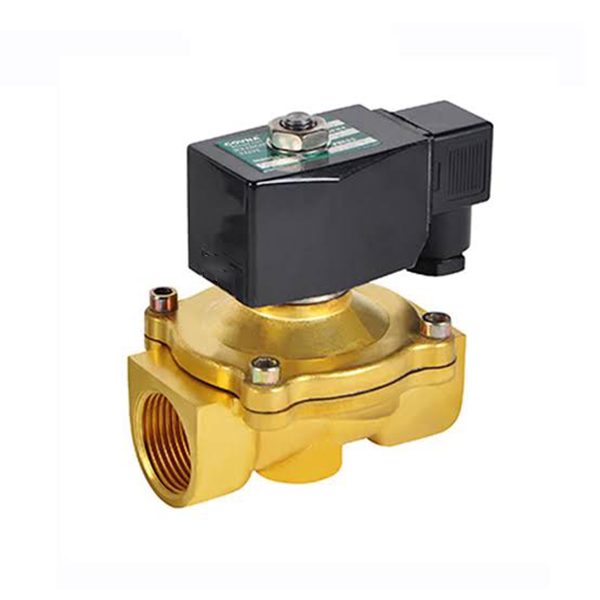

Seria SOLH 2W Electrovalva cu 2/2 căi, normal închis, cu corp din alamă solidă, include modelele 030/050 cu acțiune directă cu orificiu mic și variante de 150~500 cu diametru mare, acționate cu pilot, concepute pentru controlul automat pornit și oprit al apei curate, aer comprimat, lichid de răcire, ulei lubrifiant și conducte slab corozive. Versiunea cu acțiune directă realizează pornirea cu presiune diferențială zero, fără limită minimă de presiune de lucru, are dimensiuni compacte, orientare universală de montare și comutare de înaltă frecvență în milisecunde, ideală pentru ramificații cu micro-curgere de presiune joasă, circuite de apă auxiliare de vid și răcire într-un singur punct pentru mașini-unelte mici. Tipul pilotat necesită o presiune diferențială de pornire minimă de 0,05 MPa, oferă un debit foarte mare cu serpentine de putere redusă și creșterea temperaturii scăzute, potrivite pentru liniile principale de scurgere a compresoarelor de aer, circuitele principale de apă de pulverizare a ansamblului general și conductele de circulație cu debit mare pentru sistemele de tratare a apei. Garniturile standard din cauciuc nitrilic NBR sunt echipate, cu garnituri opționale EPDM rezistente la căldură și la acizi, de calitate alimentară. Sunt disponibile mai multe standarde internaționale de filet (PT/G/NPT) și tensiuni de bobină cu gamă completă (DC12/24V, AC24/110/220V), acceptate de prize DIN pentru cablarea dulapului și cabluri de sârmă impermeabile IP65 pentru echipamentele umede de exterior. Bobinele rezistente la căldură permit 24 de ore de alimentare continuă fără epuizare. Ghid de selecție: alegeți tipul cu acțiune directă pentru conducte cu presiune statică sub 0,05 MPa și debit micro-punct; selectați varianta pilotată pentru G1/2 și deasupra colectoarelor principale cu circulație mare de înaltă presiune stabilă. Etanșarea EPDM este obligatorie pentru apă caldă, apă purificată și medii fluide de calitate alimentară.
