Supapa de control

Electrovalva compactă acționată cu pilot SOLH 7V include variante complete cu 5/2 și 5/3 căi, care acoperă retur cu arc cu o singură bobină, blocare cu două bobine și trei funcții centrale: centru închis, evacuare centrală, alimentare cu presiune centrală. Adoptă un canal de evacuare centralizat intern integrat, cu o capacitate de debit cu aproximativ 30% mai mare decât supapele tradiționale din seria 4V, cu răspuns de comutare ≤50ms și frecvența maximă de operare de până la 5 Hz. Bobinele de putere ultra-scăzută generează mai puțină căldură pentru alimentarea continuă, cu un consum de curent continuu de 0,7 W și AC 1,1 VA. Este oferită o gamă completă de la M5 la 3/8", care acceptă atât porturile filetate standard, cât și fitingurile rapide cu împingere. Supapele pot fi instalate individual sau stivuite pe colectoare din aluminiu cu mai multe stații pentru a economisi spațiu în dulap și pentru a simplifica conductele de aer principal. Intervalele de presiune de operare 0,15~0,8 MPa cu temperatura de lucru -20℃~70℃. durata de viață, utilizat pe scară largă pentru comutarea direcțională a cilindrului și controlul pneumatic centralizat pe toate liniile de producție automate.

Electrovalva cu 5 porturi acționată pilot din seria SOLH SY este complet interschimbabilă cu supape SMC potrivite, inclusiv modelele SY3000 mini, SY5000 medium mainstream, SY7000 large și SY9000 extra-marie. Oferă opțiuni complete de circuit: 5/2 bobină simplă/dublă și 5/3 cu trei poziții cu funcții centrale închise, evacuare centrală și alimentare cu presiune centrală. Bobinele standard de 0,35 W și bobinele opționale de 0,1 W cu energie ultra-scăzută generează puțină căldură pentru alimentarea continuă. Versiunea pilot internă funcționează la 0,1 ~ 0,7 MPa, în timp ce varianta pilot externă acceptă mediul de vid -100kPa. Bobina etanșată cu gol atinge până la 200 de milioane de cicluri de comutare. Porturile de aer sunt aranjate pe lateral, sus și jos pentru rutarea flexibilă a tuburilor. Supapele adoptă un design cu închidere prin închidere compatibil cu insulele de supape ale colectorului SS5Y, permițând întreținerea unei singure supape fără a demonta întregul banc, cu conector IP65 și gradul de bază al colectorului IP67. Canalele interne optimizate oferă un debit cu aproximativ 80% mai mare decât supapele vechi, iar plasa de filtru pilot încorporată previne blocarea bobinei de praf. Utilizat pe scară largă pentru comutarea direcțională a cilindrului și controlul pneumatic centralizat în echipamentele de semiconductori, sudare auto, ambalare și automatizare medicală.

Electrovalvele cu 2/2 căi normal închise pentru fluide din seria SOLH 2S includ două linii complete: modelele 030/050 cu orificiu mic cu acțiune directă și variante cu diezabil mare 150~500, pentru controlul automat pornit-oprit al apei curate, aer comprimat, lichid de răcire, ulei lubrifiant și conducte de lichide slab corozive. Versiunea cu acțiune directă permite pornirea la presiune zero fără limită minimă de presiune diferențială, are dimensiuni compacte, orientare universală de montare și comutare rapidă în milisecunde, ideală pentru aplicații cu micro-flux de presiune joasă, cum ar fi răcirea mașinii-unelte cu un singur punct, micro ramuri de aer/apă 3C și mini echipamente de curățare. Tipul pilotat necesită o diferență de presiune minimă de 0,05 MPa pentru deschidere completă, oferă un debit ultra mare cu serpentine de căldură scăzută cu putere redusă, potrivite pentru colectoarele de scurgere a compresoarelor de aer, liniile principale de apă de pulverizare și conductele de tratare a apei cu circulație de debit mare. Garniturile standard din cauciuc nitrilic NBR sunt echipate cu garnituri opționale EPDM rezistente la acid și la apă fierbinte, de calitate alimentară. Sunt disponibile standarde internaționale cu mai multe filete (PT/G/NPT) și tensiuni universale ale bobinei (DC12/24V, AC24/110/220V), acceptate de opțiunile de cablare DIN și cabluri. Bobinele rezistente la căldură permit energizarea continuă pe termen lung. Ghid de selecție: tip cu acțiune directă pentru conducte cu presiune statică sub 0,05MPa și debit mic de ramificație; versiune pilotată pentru colectoare principale G1/2 și mai sus, cu presiune ridicată stabilă și debit mare de circulație. Etanșarea EPDM este obligatorie pentru apă caldă și medii fluide de calitate alimentară.

Seria SOLH 2W Electrovalva cu 2/2 căi, normal închis, cu corp din alamă solidă, include modelele 030/050 cu acțiune directă cu orificiu mic și variante de 150~500 cu diametru mare, acționate cu pilot, concepute pentru controlul automat pornit și oprit al apei curate, aer comprimat, lichid de răcire, ulei lubrifiant și conducte slab corozive. Versiunea cu acțiune directă realizează pornirea cu presiune diferențială zero, fără limită minimă de presiune de lucru, are dimensiuni compacte, orientare universală de montare și comutare de înaltă frecvență în milisecunde, ideală pentru ramificații cu micro-curgere de presiune joasă, circuite de apă auxiliare de vid și răcire într-un singur punct pentru mașini-unelte mici. Tipul pilotat necesită o presiune diferențială de pornire minimă de 0,05 MPa, oferă un debit foarte mare cu serpentine de putere redusă și creșterea temperaturii scăzute, potrivite pentru liniile principale de scurgere a compresoarelor de aer, circuitele principale de apă de pulverizare a ansamblului general și conductele de circulație cu debit mare pentru sistemele de tratare a apei. Garniturile standard din cauciuc nitrilic NBR sunt echipate, cu garnituri opționale EPDM rezistente la căldură și la acizi, de calitate alimentară. Sunt disponibile mai multe standarde internaționale de filet (PT/G/NPT) și tensiuni de bobină cu gamă completă (DC12/24V, AC24/110/220V), acceptate de prize DIN pentru cablarea dulapului și cabluri de sârmă impermeabile IP65 pentru echipamentele umede de exterior. Bobinele rezistente la căldură permit 24 de ore de alimentare continuă fără epuizare. Ghid de selecție: alegeți tipul cu acțiune directă pentru conducte cu presiune statică sub 0,05 MPa și debit micro-punct; selectați varianta pilotată pentru G1/2 și deasupra colectoarelor principale cu circulație mare de înaltă presiune stabilă. Etanșarea EPDM este obligatorie pentru apă caldă, apă purificată și medii fluide de calitate alimentară.

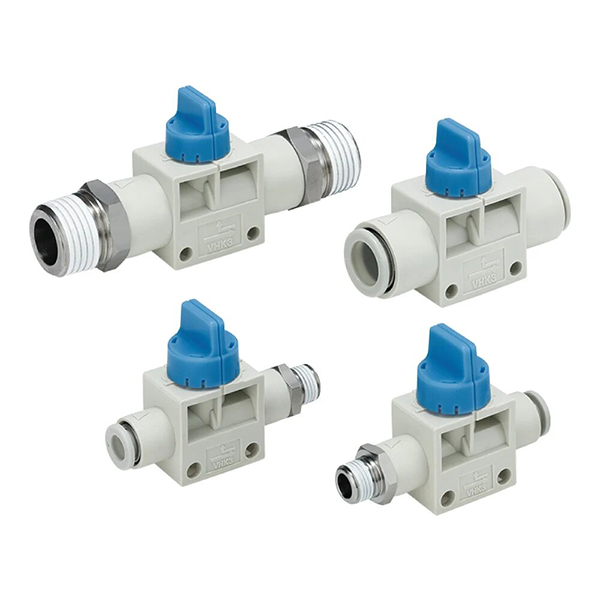

Vana manuală cu buton SOLH VHK include tipuri de închidere cu 2/2 căi și tipuri de reducere a presiunii cu 3/2 căi, complet interschimbabile cu supapele originale SMC VHK. Adoptând etanșare de precizie auto-dezvoltată, carcasă PBT ignifugă și bobină de cupru, este produsă în serie automat cu suficiente provizii spot. Dispune de funcționare rotativă la 90° cu un cuplu redus și conectori abundenți cu împingere/filet. Versiunea cu 3/2 căi evacuează automat presiunea reziduală, utilizată pe scară largă pentru ameliorarea siguranței înaintea supapelor solenoide, comutarea circuitului de vid și controlul aerului de ramificare în sisteme pneumatice miniaturale compacte.

Supapa pneumatică SOLH 4F cu pedală de picior adoptă carcasă integrată din aluminiu turnat sub presiune și este complet interschimbabilă cu modelele echivalente AirTAC. Construit pe tehnologia de etanșare dublă de evacuare dezvoltată de sine stătător, este produs în serie pe linii de asamblare automate cu un inventar la fața locului suficient și livrări globale constante. Disponibil în versiuni cu auto-resetare, autoblocare și protecție de siguranță cu rezistență IP54 la praf și stropire, controlează pe scară largă reciprocitatea cilindrilor cu dublă acțiune pentru ștanțare, nituire și depanare a circuitelor la fața locului. Fluxul ridicat de aer oferă un răspuns rapid, structura rezistentă la impact se potrivește cu pașii frecvente în atelierele industriale.

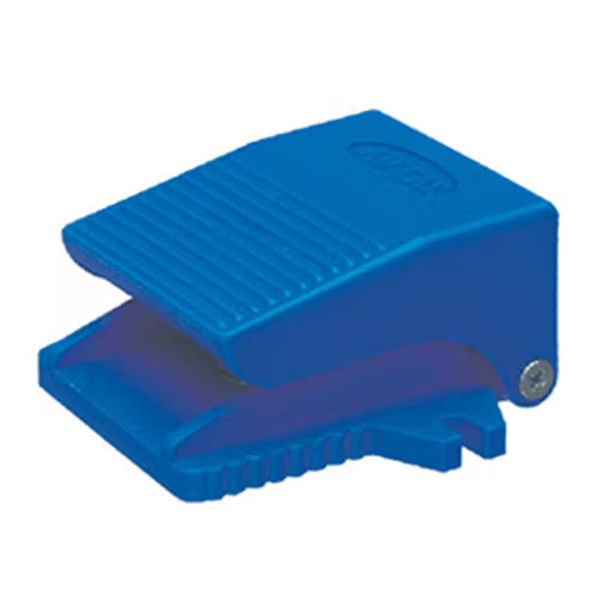

Supape pneumatice SOLH 3F cu pedală, constând din versiuni de aluminiu turnat sub presiune 3F și plastic ușor 3FM pentru înlocuirea directă a omologilor AirTAC. Sprijinit de tehnologia de etanșare de precizie dezvoltată de sine stătător și producție automată în masă, sunt păstrate suficiente stocuri spot cu expedieri anuale mari. Echipate cu moduri de auto-resetare și blocare și protecție IP54, acestea servesc la strângerea dispozitivului de fixare, cilindrii cu acțiune simplă și spargerea în vid, furnizate în mod stabil clienților de prelucrare și automatizare, rezistente la uzură pentru funcționarea de înaltă frecvență în atelier sub aer comprimat fără lubrifiant.

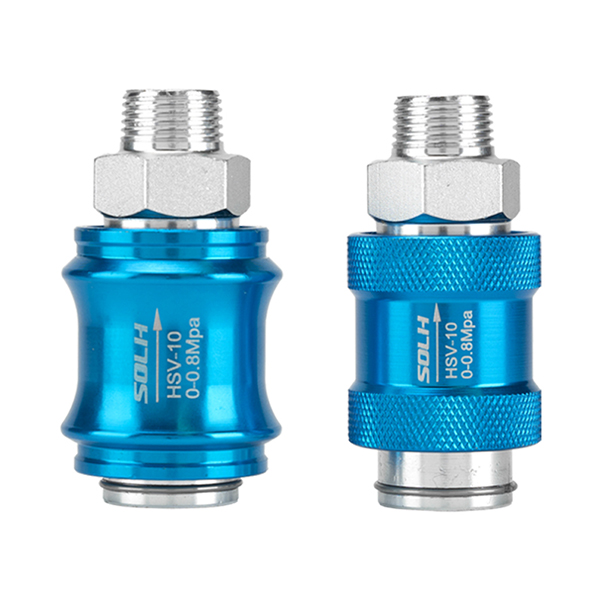

Supapele pneumatice cu glisare manuală cu 3/2 căi din seria SOLH HSV adoptă o structură integrată push-pull cu manșon în linie, pe deplin în concordanță cu specificațiile dimensionale ale seriei AirTAC HSV și interschimbabile cu omologii domestici echivalenti. Proiectată fără arcuri de retur și echipată cu poziționare mecanică cu autoblocare, această supapă comută fluxul de aer prin împingere și tragere axială: împingerea manșonului înainte conectează orificiul de admisie P și orificiul de lucru A pentru alimentarea normală a aerului; tragerea înapoi deconectează admisia de aer și conectează automat orificiul A cu orificiul de evacuare R încorporat pentru a evacua rapid presiunea reziduală în conductele din spate și dispozitivele de acţionare. Acesta servește ca un întrerupător de închidere de siguranță dedicat pentru conductele de ramificație pneumatică și o supapă de limitare a presiunii esențială pentru lucrările de întreținere a echipamentelor. Sunt configurate trei porturi standard: P pentru intrarea principală a aerului comprimat, A pentru ieșirea către componentele pneumatice din aval și un port de evacuare R încorporat ascuns în interiorul corpului supapei. Sunt furnizate o multitudine de specificații care acoperă dimensiunile filetului G1/8 până la G1, asociate cu trei opțiuni de aranjare a filetului (SF unic interior și un singur filet exterior, filet exterior dublu SS, filet interior dublu FF); Filetul conic PT, filetul paralel G și filetul NPT sunt selectabile pentru a se potrivi standardelor globale de conducte. Construită cu corpuri de supapă din aliaj de aluminiu anodizat dur, bobine anti-rugină din oțel inoxidabil și inele de etanșare din cauciuc nitrilic NBR de înaltă performanță, supapa permite funcționarea fără lubrifiere sub aer comprimat filtrat, la o presiune de lucru nominală de 0~1,0 MPa și rezistă la presiunea de testare de până la 1,5 MPa. Forța de împingere și tragere de funcționare este controlată la 18 ~ 25 N pentru o funcționare lină, iar structura mecanică de blocare menține ferm poziția stabilită fără deplasări sau scurgeri de aer cauzate de atingerea accidentală. Spre deosebire de supapele manuale rotative 4HV utilizate pentru comutarea înainte/înapoi a cilindrilor cu dublă acțiune, seria HSV este proiectată exclusiv pentru pornirea și oprirea conductei și eliberarea presiunii. Poate fi instalat direct în serie în conductele de aer fără baze de montare suplimentare pentru a economisi spațiu de instalare. Utilizat pe scară largă pentru izolarea alimentării cu aer înainte de revizia echipamentului, întreruperea de siguranță a circuitului principal de aer a sculelor de automatizare, comutarea conductelor de vid și controlul independent al sursei de aer a circuitului de ramificație, elimină în mod eficient pericolele ascunse aduse de presiunea reziduală în timpul întreținerii și garantează siguranța operațională la fața locului.

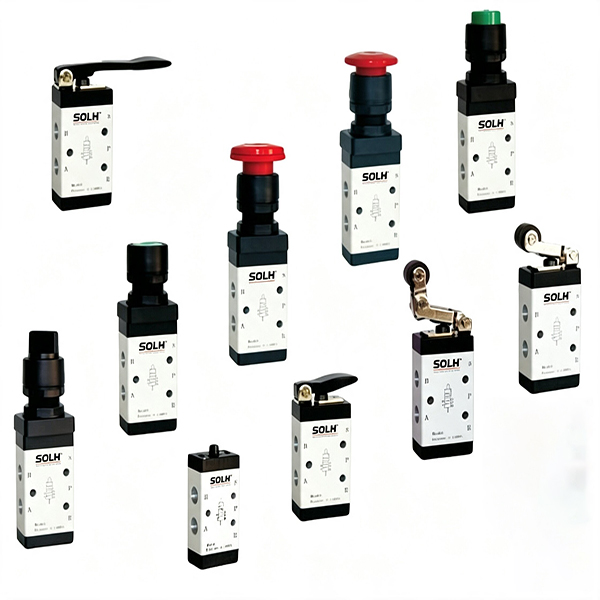

Supapele direcționale mecanice cu retur cu arc din seria SOLH M5 cu 5/2 căi adoptă interfețe unificate cu filet fin M5×0,8 pe toată gama de produse. Aceste supape pneumatice fără bobine comută canalele de aer bazându-se exclusiv pe forța de acționare mecanică externă și se resetează automat prin arcurile încorporate odată ce forța externă este îndepărtată. Acestea servesc ca componente de declanșare a semnalului pneumatic miniatural de bază, implementate pe scară largă pentru poziționarea limită de cursă a cilindrului, transmiterea semnalului de feedback în poziție și comutarea pneumatică manuală locală pe echipamente automate. Seria completă acoperă două categorii majore: tipuri acționate mecanic (plonjor, pârghie cu role, rolă unidirecțională) și tipuri cu acționare manuală (buton, pârghie basculante, buton de urgență ciupercă, buton rotativ de blocare), complet interschimbabile dimensional cu supapele mecanice din seria AirTAC M5 pentru înlocuirea directă. Dispunerea standard cu cinci porturi constă din priza principală de alimentare cu aer P, porturi de lucru A/B conectate la cilindri miniaturali cu dublă acțiune și două porturi de evacuare laterale separate R1/R2 rezervate pentru instalarea amortizorului de zgomot în miniatură pentru a reduce zgomotul de evacuare și a bloca pătrunderea exterioară a prafului. Se adoptă o structură echilibrată a bobinei glisante, care este imună la interferența contrapresiunii alimentării cu aer; este necesară doar o forță externă ușoară pentru a finaliza comutarea stabilă a supapelor cu răspuns ultra-sensibil. Mai multe capete de acționare sunt opționale pentru a se potrivi diverselor condiții de lucru: piston drept M5B pentru detectarea poziționării contactului rigid, pârghie universală M5R cu role declanșată de came și deflectoare, rolă unidirecțională M5L pentru limitarea de funcționare greșită într-o singură direcție și diferite stiluri de butoane și comutatoare manuale pentru control manual al avansului și oprire de urgență. Construite cu corpuri de supape din aluminiu anodizat dur și garnituri din cauciuc nitril NBR rezistente la uzură, supapele susțin funcționarea fără lubrifiere sub aer comprimat filtrat în interval de 0,05 ~ 0,8 MPa, oferind o durată de viață care depășește 10 milioane de cicluri de comutare. Bazele colectoare personalizate cu mai multe stații (seria M5M) sunt disponibile pentru alimentarea centralizată cu aer și instalarea integrată modulară, împreună cu adaptoare potrivite, micro amortizoare și conectori rapidi. Distinsă de supapele pilot S3 cu 3/2 căi, această serie M5 cu 5 porturi poate conduce direct cilindri mici cu dublă acțiune sau poate emite semnale pilot pentru a acționa supapele solenoide principale. Scenariile tipice includ detectarea pe loc a dispozitivului de asamblare, inversarea automată a cursei cilindrului, depanarea manuală la fața locului și declanșarea semnalului logic pneumatic de automatizare mică.
