Supapa de control

Supapele de control direcțional cu pârghie manuală din seria SOLH 4H sunt dezvoltate în conformitate cu standardele industriale principale, acoperind configurații cu 5/2 poziții și 5/3 poziții. Operate exclusiv prin manipulare manuală a pârghiei, fără bobine electromagnetice sau semnale pilot pneumatice, aceste supape manuale de tip bobină sunt adoptate pe scară largă pentru punerea în funcțiune a echipamentelor la fața locului, oprirea de siguranță de urgență și controlul incet al cilindrilor cu dublă acțiune. Construite cu carcase din aliaj de aluminiu de înaltă rezistență și ansambluri de bobină de precizie, două structuri de poziționare sunt opționale: întoarcere automată cu arc și blocare mecanică cu bile de oțel. În mod esențial, dimensiunile de montare sunt pe deplin compatibile cu supapele solenoide de 4V și supapele acționate cu aer de 4A, permițând schimbul direct și comutarea flexibilă între modurile de control electric, pneumatic și manual în sistemele pneumatice standard. Structura cu cinci porturi respectă specificațiile generale internaționale: P servește ca admisie principală de alimentare cu aer comprimat; Porturile A și B se conectează la două cavități ale cilindrilor cu dublă acțiune pentru a guverna mișcările de extensie și retragere; R și S sunt orificii de evacuare compatibile cu amortizoarele standard pentru a reduce zgomotul de evacuare. Pentru modelele cu 5/2 poziții, variantele cu resetare cu arc revin automat odată ce pârghia este eliberată pentru a oferi protecție sigură împotriva acțiunilor continue neintenționate; Versiunile cu autoblocare asigură poziția bobinei prin poziționarea cu bile de oțel și rămân blocate până la comutarea manuală, ideală pentru stări de lucru fixe de lungă durată. Toate unitățile cu 5/3 poziții adoptă o poziționare dublă a bilei cu trei moduri neutre configurabile. Centru închis (Tip C) etanșează toate porturile pentru a bloca cilindrii și pentru a preveni căderea actuatoarelor montate vertical; Centrul de evacuare (Tip C) orificiile de aerisire A/B pentru reducerea presiunii, permițând cilindrului să plutească liber în timpul testării manuale; Centrul de presiune (Tip P) furnizează aer comprimat la ambele porturi de lucru pentru strângere sincronă și reglarea echilibrului forței. Funcționând cu aer comprimat filtrat în interval de 0,15 ~ 0,8 MPa în condiții fără lubrifiere, supapele funcționează constant la -20℃ până la +70℃. Specificațiile disponibile variază de la 4H200 la 4H400 cu mai multe opțiuni de filet. Lipsite de componente electrice, supapele au o rezistență inerentă la explozie fără scântei, potrivite pentru site-urile de producție inflamabile, prăfuite și cu risc ridicat. Aceștia acceptă montarea pe panou și instalarea bazei, aplicate frecvent pentru punerea în funcțiune manuală a liniei de producție, întreruperea circuitului pneumatic de urgență, bucle de blocare de siguranță și înlocuirea reamenajării supapelor de control automate.

Ventilele de control direcțional cu tragere manuală cu 3/2 căi din seria SOLH 3L urmează specificațiile standard ale industriei cu o structură normală închisă (NC) implicită echipată cu revenire automată cu arc. Operată prin mișcare axială simplă a mânerului, această supapă pneumatică manuală nu necesită piese electrice sau semnale de acţionare pneumatică, ceea ce o face o componentă de comutare manuală intrinsec sigură pentru circuitele pneumatice. Este utilizat pe scară largă pentru acționarea cilindrului cu acțiune simplă, comutarea circuitului pornit-oprit, punerea în funcțiune și sistemele de blocare de siguranță, în special ideal pentru depanare pe teren, întrerupere de urgență și medii de lucru predispuse la explozii. Dispunerea cu trei porturi respectă standardele industriale universale: P pentru admisia principală a aerului comprimat, A pentru portul de ieșire de lucru care conectează cilindrii cu acțiune simplă și R pentru portul de evacuare compatibil cu amortizoarele standard pentru a reduce zgomotul de evacuare. În starea normală de eliberare, arcul de retur încorporat presează bobina de precizie pentru a etanșa intrarea P; portul A se conectează la R pentru reducerea presiunii pentru a menține starea de siguranță închisă. Tragerea manuală a mânerului schimbă bobina pentru a conecta porturile P și A pentru alimentarea cu aer pentru a conduce mișcarea cilindrului. Odată eliberat, arcul resetează instantaneu supapa, tăind admisia de aer și eliberând presiunea reziduală pentru a preveni funcționarea continuă neintenționată. Construită cu carcase robuste din aliaj de aluminiu și bobine de precizie cu frecare redusă, supapa susține funcționarea fără lubrifiere cu performanțe stabile de etanșare. Patru tipuri de dimensiuni, variind de la 3L100 compact până la 3L400, specificații pentru filet de acoperire pentru sarcini grele M5, G1/8, G1/4, G3/8 și G1/2; Opțiunile de filet PT, NPT și G sunt disponibile pentru a satisface cerințele globale de instalare. Supapa acceptă montarea pe panou și montarea pe bază, împărțind dimensiuni de instalare identice cu supapele acționate cu aer 3A pentru o schimbare fără probleme între modurile de control manual și pneumatic. Fără componente electrice, oferă o funcționare fără scântei, potrivită pentru atelierele inflamabile, prăfuite și umede, utilizate în mod obișnuit pentru strângerea manuală, controlul cilindrului de evacuare, blocarea de siguranță pentru întreținerea echipamentelor și sisteme combinate de control logic manual-pneumatic asociate cu supape pilot 3A.

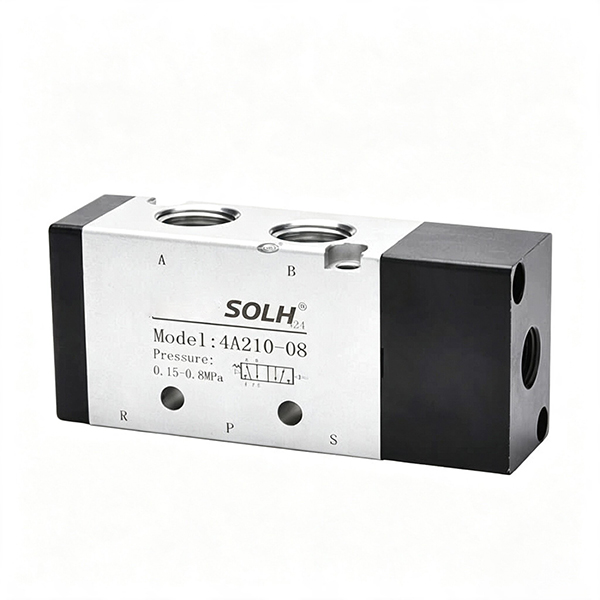

Ventilele de reglare direcționale cu 5/2 și 5/3 căi SOLH 4A sunt omologul complet pneumatic al seriei clasice de electrovalve electromagnetice de 4V. Acționată în întregime de semnale de comandă pneumatice externe, fără bobine sau părți electrice în interior, această supapă realizează o siguranță inerentă împotriva exploziilor și servește ca unitate de control centrală pentru bucle pneumatice neelectrice, zone explozive periculoase și sisteme de blocare de siguranță. Adoptă o configurație de bobină de înaltă precizie și carcase robuste din aliaj de aluminiu, împărtășind dimensiuni de instalare și caracteristici de debit identice cu seria 4V pentru înlocuirea directă fără probleme și actualizarea între schemele de control electric și complet pneumatic. Dispunerea standard cu cinci porturi urmează specificațiile universale din industrie: P pentru intrarea principală de alimentare cu aer, A și B ca porturi de lucru conectate la două camere de cilindri cu dublă acțiune pentru reglarea extinderii și retragerii, R și S ca orificii de evacuare compatibile cu amortizoarele standard pentru a reduce zgomotul de funcționare. Gama cu 5/2 căi oferă opțiuni de comandă pneumatică unică și opțiuni de control pneumatic dublu. Modelele unice controlate cu aer comută la primirea semnalelor de aer de control și se resetează automat prin arcurile încorporate odată ce presiunea de control dispare pentru a oferi protecție de siguranță. Variantele cu control dublu cu aer dispun de arcuri fără retur și blochează poziția actuală a bobinei în mod persistent după ce aerul de control este deconectat, susținând poziționarea de lungă durată și menținerea presiunii fără intrare susținută de aer de control. Versiunile cu 5/3 căi sunt conduse exclusiv de aer dublu, cu trei configurații neutre selectabile: centrul închis (Tip C) etanșează toate porturile pentru a bloca cilindrii și a preveni căderea verticală; Centrul de evacuare (Tip E) deschide porturile A/B în atmosferă pentru eliberarea presiunii și punerea în funcțiune manuală; Centrul de presiune (Tip P) alimentează aer comprimat către ambele porturi de lucru pentru strângere sincronă și ajustarea echilibrului forței. Potrivit pentru aer comprimat filtrat cu o presiune de lucru de 0,15 ~ 0,8 MPa, întreaga serie acceptă funcționarea fără lubrifiere și funcționează în mod fiabil de la -20℃ la +70℃. Aplicat pe scară largă în fabrici chimice, ateliere de vopsire, minerit și alte medii cu risc de explozie, cooperează cu supape mecanice, supape acționate manual și supape pilot cu aer pentru a construi sisteme complete de control logic complet pneumatic pentru cilindri cu dublă acțiune.

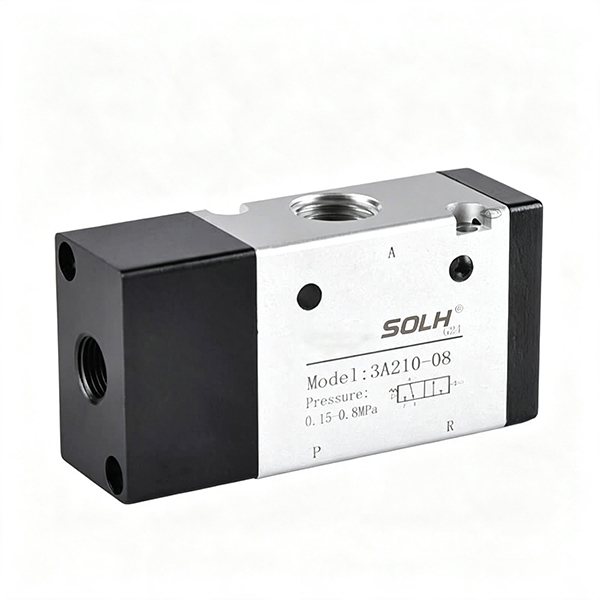

Supapele de control direcțional cu 3/2 căi, acționate extern cu aer, seria SOLH 3A sunt fabricate în conformitate cu standardele curente din industrie. Acționată în întregime de intrarea semnalului pneumatic fără bobine electromagnetice, această serie este proiectată pentru a guverna extinderea, retragerea și menținerea presiunii cilindrilor pneumatici cu acțiune simplă. Acesta servește ca element critic de control al siguranței pentru circuite pneumatice fără electricitate, atmosfere explozive periculoase și mașini industriale de siguranță. Structura standard cu trei porturi urmează definiții industriale universale: P pentru intrarea principală de alimentare cu aer comprimat, A pentru ieșirea de lucru conectată direct la cilindrii cu acțiune simplă și R pentru orificiul de evacuare pentru reducerea presiunii și resetarea rapidă a arcului. Sunt disponibile două configurații de control. Modelele cu comandă pneumatică unică (3A×10) comută la primirea semnalelor de aer extern și se resetează automat prin arcuri încorporate odată ce semnalul de control al aerului este îndepărtat pentru a garanta performanța de resetare în siguranță. Variantele de control pneumatic dublu (3A×20) adoptă o structură a bobinei de blocare, blocând poziția supapei în mod persistent chiar și după ce aerul de control este deconectat pentru a susține prinderea și poziționarea pe termen lung. Construite cu corpuri de supape din aliaj de aluminiu de înaltă rezistență și bobine prelucrate cu precizie, supapele permit funcționarea fără ulei sub aer comprimat filtrat, cu o precizie de filtrare de peste 40 μm în intervalul de presiune de lucru de 0,15 ~ 0,8 MPa. Specificațiile patru dimensionale, de la 3A100 miniatural până la 3A400, cu debit mare, cu conexiuni filetate M5 până la G1/2, iar filetele NPT sunt opționale pentru proiectele de peste mări. Fără piese electrice interne, supapa are o performanță intrinsecă rezistentă la explozie, perfect potrivită pentru medii de lucru inflamabile, prăfuite și umede. Suportă instalarea aleatorie în mai multe unghiuri și asamblarea colectoarelor pentru bancurile de supape modulare, utilizate pe scară largă în mecanismele de strângere a piesei de prelucrat, sistemele pneumatice de blocare de siguranță și stațiile de poziționare de lungă durată.
