Imbinare flotantă seria JA / JB / JC / JS

Imbinare plutitoare seria SOLH JA / JB / JC / JS | Conector de capăt de tijă pneumatic echivalent SMC

Marca: SOLH by Richge Technology | Articulație flotantă standard SMC, înlocuire directă

1. Prezentare generală a produsului

  Articulația flotantă acționează ca o articulație flexibilă între tija pistonului cilindrului și sarcină. Funcția sa de bază este de a absorbi dezechilibrul montajului și eroarea de paralelism. Protejează tija pistonului de împingerea laterală, reducând îndoirea, uzura anormală și riscul de blocare. Este un accesoriu esențial standard pentru mașinile de automatizare.

2. Clasificare și diferențe în patru serii

3. Specificații tehnice generale

   Unghi de balansare: ±5° pentru JA/JB/JS; modele JC selectate până la ±10°

   Offset permis: 0,5~1 mm (JA); 0,5 mm (JB / JC / JS)

     • Temperatura de funcționare: -5~+70℃ (standard); -10~+120℃ (oțel inoxidabil JS)

     • Dimensiuni filet: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, potrivite cu alezajul cilindrului

     • Presiune de lucru: ≤1 MPa pentru pneumatice; ≤3,5 MPa pentru versiunile hidraulice grele

4. Explicația și exemplele codului modelului

  Luați ca referință JA20-8-100 / JB16-6-080:
  Prefix JAJB/JC/JS = tip serie
  Primul număr (20/16): alezajul cilindrului potrivit Φ20 / Φ16
  Al 2-lea număr (86): filet tija pistonului M8×1,25 / M6×1,0
  Sufix (100080): dimensiunea de montare / codul tijei, corespunde lungimii totale standard

5. Ghid de selecție în 3 pași

  1. Selectați seria după tipul de cilindru

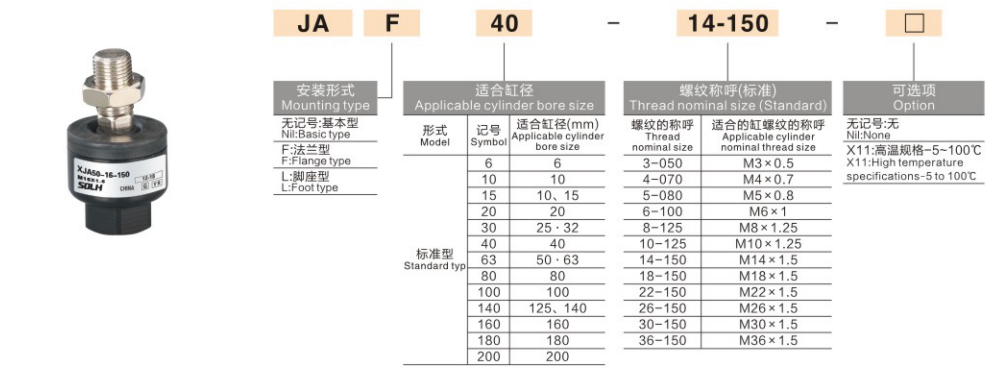

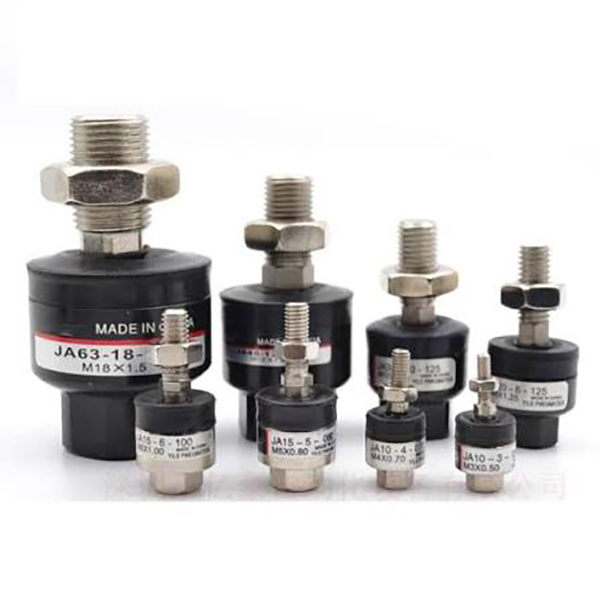

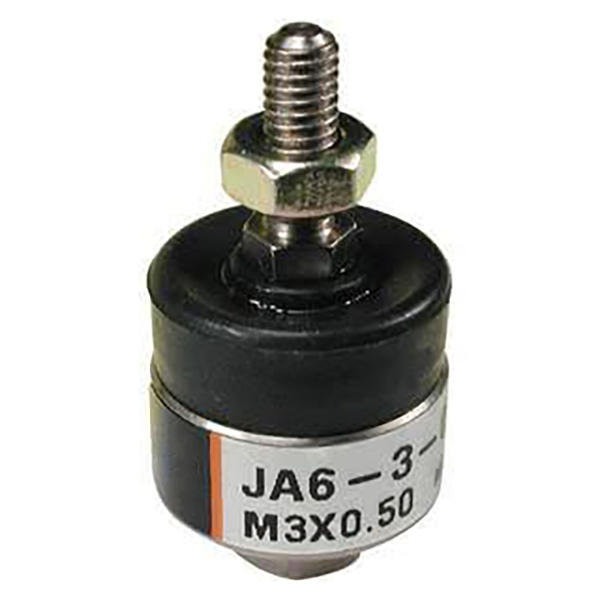

     Cilindru standard (SC  SI / CP96) → JA, prioritate generală

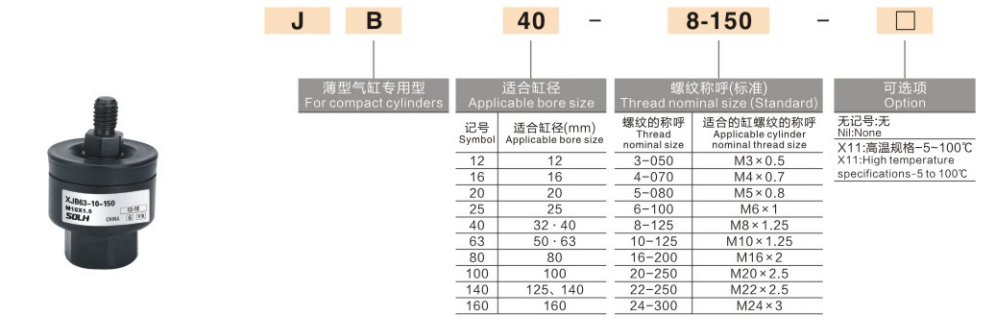

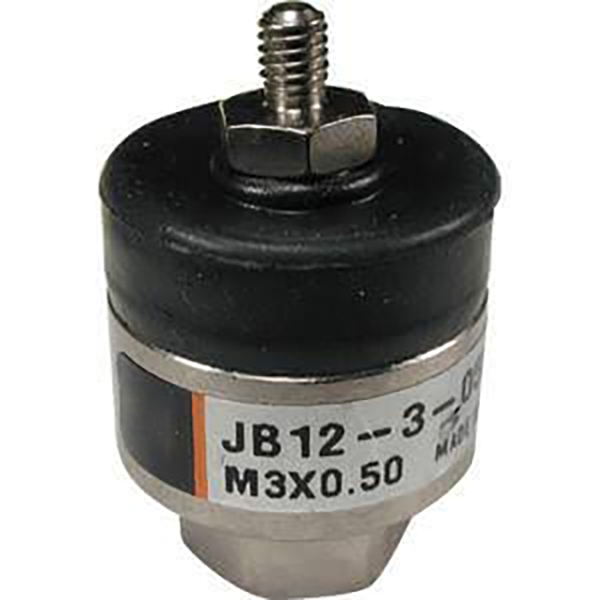

     Cilindru subțire (CQ2  CDQ2) → JB, spațiu compact

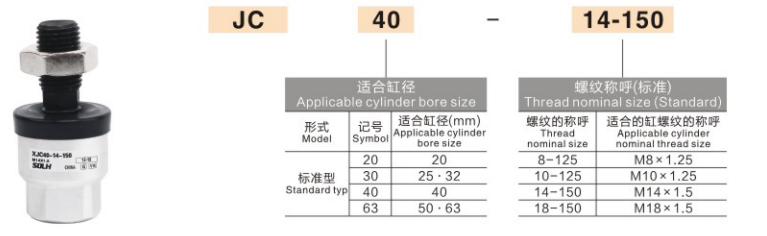

     Micro cilindru  dispunere ultra-strânsă → JC ultra-scurt

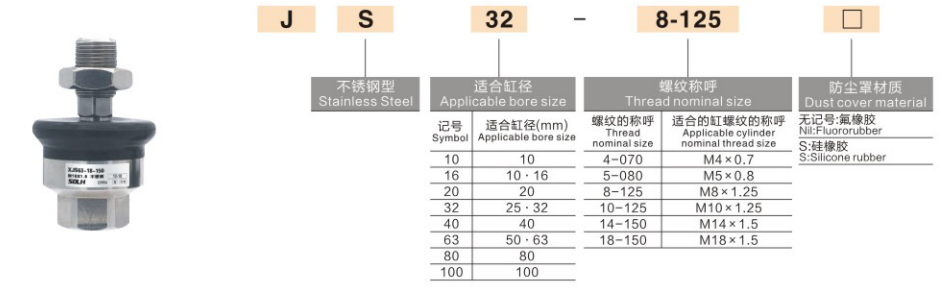

     Alimente  mediu medical / umed / corosiv → oțel inoxidabil JS

  2. Potriviți dimensiunea filetului și a alezajului
     Confirmați filetul tijei pistonului (M5  M8 / M10 etc.) și alezajul cilindrului. Notă: același orificiu de la diferite mărci poate avea specificații diferite ale filetului, verificați întotdeauna în raport cu desenul real al cilindrului.

  3. Se potrivește sarcina și starea de lucru
     Pneumatic standard: seria standard OK

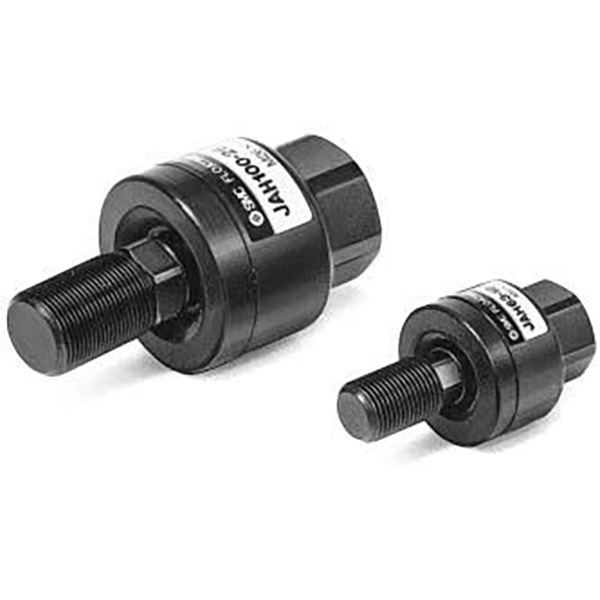

     Sarcină grea  hidraulic: alegeți articulație flotantă dedicată pentru sarcini grele (nu JA normală)
     Alternare de înaltă frecvență: preferați versiunea de acoperire împotriva prafului pentru o durată de viață mai lungă

6. Note de instalare și operare

     • Scoateți capacul de praf înainte de a-l fileta pe tija pistonului, reinstalați-l după asamblare pentru a evita zdrobirea capacului.

     • Aplicați o cantitate mică de fixator anaerob pe fire. Banda PTFE este interzisă; resturile pot bloca articulația sferică.

     • Respectați cuplul de strângere specificat. Strângerea excesivă blochează articulația sferică și dezactivează funcția de plutire.

     • Rotiți manual după instalare pentru a confirma mișcarea liberă fără a se lipi.

7. Declarație de înlocuire SOLH

     Îmbinările flotante SOLH JA/JB/JC/JS urmează pe deplin codificarea modelului SMC, dimensiunile și specificațiile de performanță. Înlocuire directă pentru piesele importate, cu prețuri competitive și timp de livrare mai scurt, ideal pentru reducerea costurilor echipamentelor în masă.
