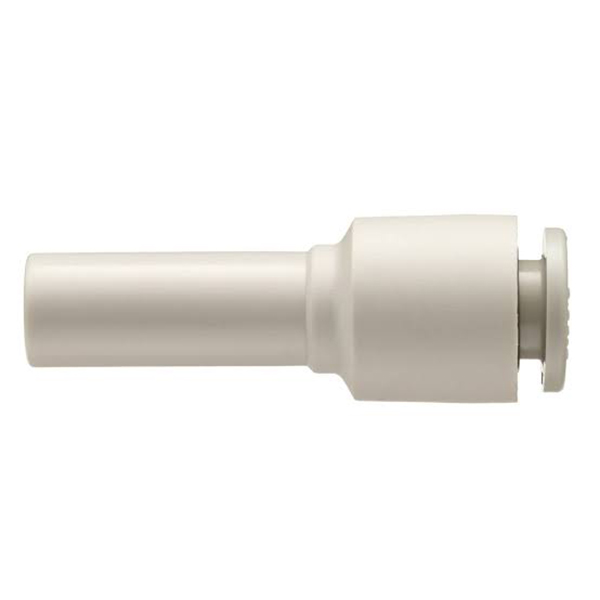

KQ2R Capac de capăt mamă cu fixare prin apăsare din plastic

SOLH KQ2R Seria Reductor Racord Push-In drept | Cuplaj de tuburi cu diametru diferit

Marca: SOLH by Richge Technology | SMC KQ2R Echivalent Reducing Right One-Touch Pneumatic Fiting

1. Prezentare generală a produsului

     KQ2R este un fiting drept reductor cu împingere din seria KQ2, cunoscut și sub numele de cuplaj de tub cu diametru diferit. Este special conceput pentru conectarea în linie a două tuburi de aer cu diametre exterioare diferite, unul dintre cele mai frecvent utilizate accesorii reducătoare în sistemele pneumatice.

2. Explicația modelului și structurii

  Exemplu de model: KQ2R06-08
     KQ2: Seria de fitinguri cu o atingere de a doua generație SMC
     R: Reductor, reducând structura dreaptă
     06: Diametrul exterior al tubului orificiului ① (mm, Φ6mm)
     08: Diametrul exterior al tubului portului ② (mm, Φ8mm)

  Caracteristici structurale

     • Ambele capete adoptă porturi standard KQ2 one-touch; un capăt pentru tubul OD mic și celălalt pentru tubul OD mare cu canal de curgere intern drept, realizând conexiune în linie pentru tuburi cu diametre diferite.

     • Tranziție conică lină în interiorul canalului, cădere de presiune mai mică în comparație cu ansamblul divizat (fitting drept + reductor separat). Ideal pentru circuite pneumatice sensibile la debit și căderi de presiune.

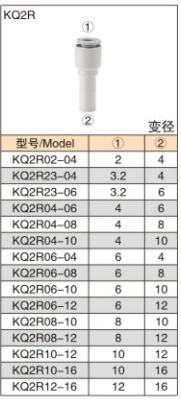

3. Tabel complet cu specificații

4. Specificații tehnice generale (în conformitate cu seria KQ2 completă)

5. Ghid de selecție și operare

   Regula de selecție: Alegeți KQ2R pentru conectarea în linie a două tuburi OD diferite, nu sunt necesare fitinguri combinate suplimentare.

     • Capătul tubului trebuie tăiat plat și fără bavuri. Introduceți tubul complet până când se aude un „clic” pentru a evita scurgerea de aer.

     • Pentru îndepărtare: apăsați gulerul de eliberare de pe port și trageți tubul spre exterior; nu trage cu forța brută.

     • Căderea de presiune crește cu o diferență mai mare de diametru. Preferați modelele cu diferență mică de diametru în condiții de debit mare.

6. Scenarii tipice de aplicare

     • Tranziția diametrului tubului: convertiți tubul principal Φ8 în tub Φ6 prin KQ2R06-08 pentru a se potrivi cu cilindri de diferite dimensiuni fără adaptoare suplimentare.

     • Modernizarea mașinii: Conectați tubulatura Φ6 a echipamentului vechi cu tubulatura Φ8 a mașinii noi pentru compatibilitate, nu este necesară înlocuirea completă a tubului.

     • Conectarea circuitului de vid: Cuplați linii de vid cu diametre diferite. Designul cu scurgeri reduse menține un nivel stabil de vid.
