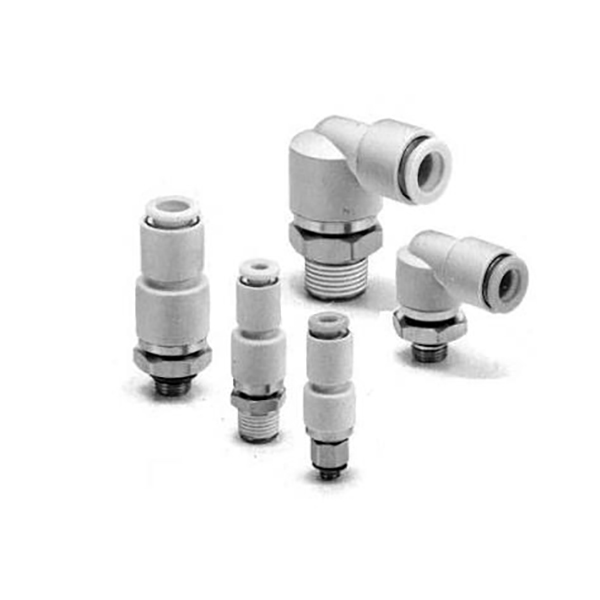

Fitinguri rotative cu împingere din seria KS / KX

Fitinguri rotative rotative cu apăsare din seria SOLH KS / KX

Marca: SOLH by Richge Technology | Uniune rotativă pneumatică rotativă la 360°

1. Prezentare generală a produsului

  Seria KS / KX sunt fitinguri rotative, pivotante, proiectate pentru rotație continuă la 360° și aplicații oscilante, cum ar fi manipulatoare robotizate, mese rotative și capete de cilindru oscilant. Acestea împiedică tuburile de aer să se încurce, să se răsucească sau să fie desprinse în timpul mișcării.

     • KS = tip pivotant standard (un singur rulment cu bile)

     • KX = tip pivotant de mare viteză (rulmenți cu bile duble)

2. Diferența de bază: KS vs KX

     • Tip standard KS: Rulment cu bile simplu, cuplu redus. Viteza maximă: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Potrivit pentru oscilație cu viteză medie-joasă și rotație intermitentă.

     • Tip KX de mare viteză: Rulmenți duali cu bile, cuplu ultra-scăzut, rotație mai lină. Viteza maximă: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Potrivit pentru rotație continuă de mare viteză și oscilații frecvente.

3. Caracteristici de bază

     • ✅ Rotire liberă la 360°: Ansamblul rulmentului încorporat elimină înnodarea și răsucirea tubului la capetele care se rotesc.

     • ✅ Cuplu de rotație scăzut: Doar 0,006～0,022 N·m la 0,5 MPa, sarcină suplimentară minimă pe axele de mișcare.

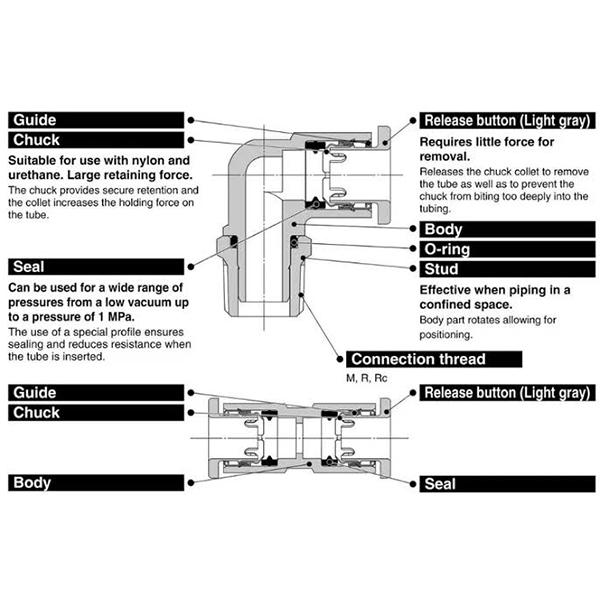

     • ✅ Structura internă anti-rotație: Împiedică rotirea tubului împreună cu fitingul și prelungește durata de viață a tubului.

     • ✅ Construcție fără cupru: Nichelare electroless, utilizabilă în medii cu restricții de cupru (semiconductor, procesare alimentară, medical).

     • ✅ Push-to-Connect: Compatibil cu tuburi φ4/φ6/φ8/φ10/φ12 PU, nailon și nylon moale. Blocare automată la introducere, apăsați gulerul pentru eliberare rapidă.

     • ✅ Compatibil cu aspiratorul: −100 kPa ~ 1,0 MPa (Nu este recomandat pentru menținerea critică a vidului din cauza scurgerilor inerente minore).

     • ✅ Sigilant pre-acoperit pentru filet (sufix S): Opțiune standard; nu este necesară bandă PTFE în timpul instalării.

4. Denumirea modelului și exemple

  Seria standard KS

     • KSH06-02S: Drept (H), tub φ6, filet R1/4, etanșant pre-aplicat (S)

     • KSL08-01S: Cot (L), tub φ8, filet R1/8, etanșant pre-aplicat (S)

  Seria KX de mare viteză

     • KXH04-M5: Drept (H), tub φ4, filet metric M5×0,8

     • KXL10-03S: cot (L), tub φ10, filet R3/8, etanșant pre-aplicat (S)

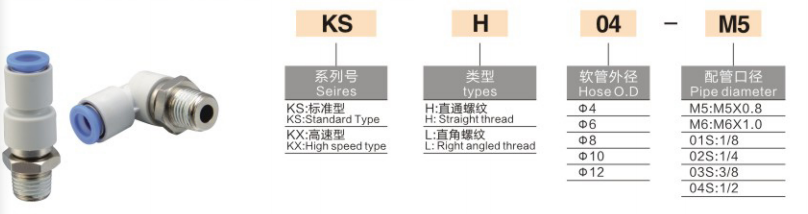

  Regula de denumire

5. Specificații tehnice

Parametri comuni

Cuplu de rotație la 0,5 MPa (N·m)

Viteza maximă de rotație (rpm)

6. Scenarii de aplicare

     1. Încheietura mâinii/articulației robotului: Preveniți încurcarea tubulaturii pe efectorii roboți rotativi.

     2. Mese rotative cu index: alimentare continuă cu aer la 360° pentru plăci rotative de mare viteză.

     3. Capetele cilindrului oscilant: mecanisme basculante și basculante pentru a elibera stresul de răsucire pe liniile de aer.

     4. Automatizare generală: Unități pneumatice cu oscilații frecvente și rotație intermitentă.

7. KS / KX vs Fitinguri cu închidere KQ obișnuite

8. Ghid de selecție

     • Oscilatie la viteza mica (≤500 rpm) →KS, cost-performanță mai bună

     • Rotire continuă de mare viteză (>500 rpm) →KX, rulment dublu pentru o durată de viață mai lungă

     • Medii fără cupru și sensibile la vid → Prefer KS / KX
