Supapa manuală rotativă manuală cu 4 căi 90° din seria SOLH VH comută circuitele de aer prin mâner rotativ, cu trei funcții centrale opționale: centru cu 3 poziții închis, evacuare centrală cu 3 poziții și tip cu 2 poziții. Adoptând etanșare de precizie a bobinei rotative pentru scurgeri interne ultra-scăzute, are un corp din aliaj de zinc / aluminiu turnat sub presiune și o durată lungă de viață fără lubrifiere, cu blocare mecanică încorporată a poziției pentru a evita operarea accidentală. Suportă configurația de conducte porturi laterale și porturi inferioare, disponibile pentru montare încasată pe panou sau fixare directă a corpului, cu dimensiuni ale orificiilor de la Rc1/4" la 1" și presiune maximă de operare 0,7~1,0MPa. Versiunea central închisă menține presiunea de strângere a cilindrului în timpul opririi, în timp ce evacuarea centrală eliberează complet presiunea pentru întreținere în siguranță. Utilizat pe scară largă pentru inversarea manuală a cilindrului, ventilarea echipamentelor de punere în funcțiune, izolarea sursei de aer de urgență, funcționarea manuală a mașinii semi-automate și bancurile de testare de predare pneumatică.

Supapa cu clapetă mecanică în miniatură SOLH VM1 (VM100) cu 2/3 porturi este complet interschimbabilă cu modelele SMC echivalente. Adoptând o structură de etanșare compactă și fiabilă, are o lățime ultra-îngustă de 11 mm și o greutate de numai 60 g pentru o instalare ușoară încorporată și densă în interiorul utilajelor. Presiunea de funcționare variază de la -100kPa vid până la 1.0MPa presiune pozitivă, cu design fără lubrifiere, etanșeitate excelentă și rezistență puternică la praf. Sunt disponibile mai multe opțiuni de filet, inclusiv M5, Rc1/8, NPT1/8 și G1/8, care acceptă configurația conductelor portului lateral și inferior. Sunt oferite o serie completă de capete de acționare interschimbabile: piston standard/scurt, pârghie cu role antirecul drept/scurt/unidirecțional, buton plat, oprire de urgență ciupercă galbenă, buton indicator verde, pârghie balamale și buton rotativ blocabil, cu variante complete NC/NO cu 2 și 3 porturi. Aplicat pe scară largă pentru detectarea limitei cursei cilindrului, punerea în funcțiune manuală, interblocarea de siguranță de urgență, comutarea cu aer a dispozitivului de fixare mini și circuitele de declanșare cu vid, acționează ca declanșator de semnal de aer mecanic universal pentru echipamentele de automatizare compacte.

Supapa mecanică medie SOLH VM2 (VM200) este complet interschimbabilă cu modelele SMC potrivite. Dispunând de o construcție medie cu clapete cu coeficient de curgere Cv=0,87, capacitatea sa de debit este de aproximativ 8 ori mai mare decât seria mini VM1, echipată cu port standard Rc1/4 și filete opționale NPT/G1/4. Funcționează sub 0 ~ 1,0 MPa și este incompatibil cu vidul, adoptând o etanșare rezistentă la uzură fără lubrifiere și un corp metalic robust. Sunt disponibile dispoziții de conducte porturi laterale și porturi inferioare, susținute de o gamă completă de dispozitive de acționare interschimbabile: rolă standard POM / pârghie din oțel călit rezistent la abraziune, rolă antirecul unidirecțională, piston drept, buton plat, cap de oprire de urgență ciupercă galbenă, buton indicator verde și buton balama blocabil. Varianta cu role din oțel călit se potrivește liniilor de producție de mare uzură. Folosit pe scară largă pentru detectarea limitei cursei cilindrului și mesei de glisare, punerea în funcțiune manuală a echipamentelor, comutarea aerului dispozitivului de fixare și blocarea de siguranță de urgență, servește ca supapă mecanică de declanșare a aerului pentru liniile de producție de ambalare, textile, imprimare și automatizare generală.

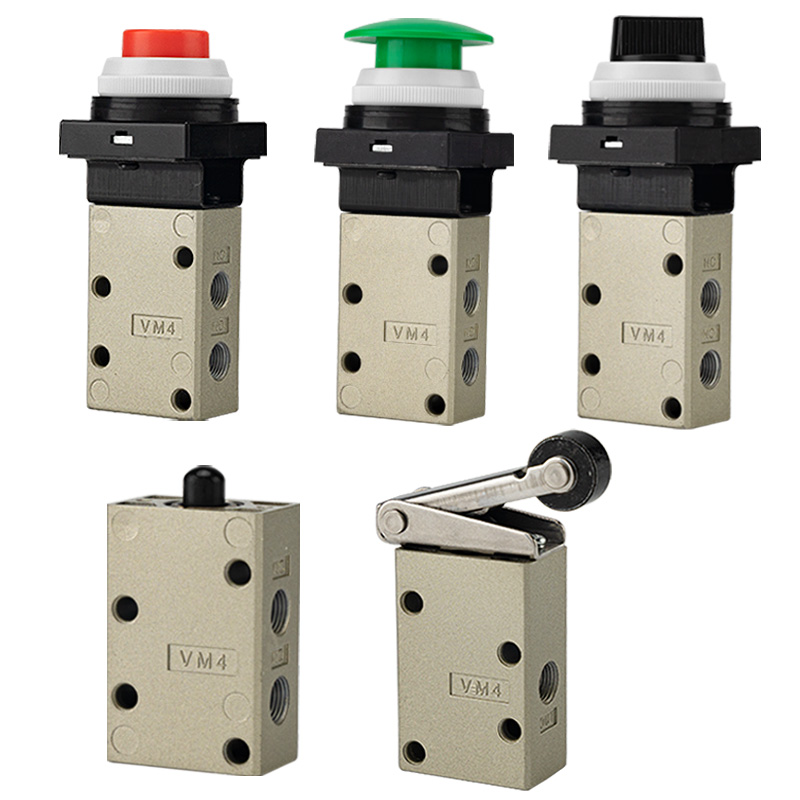

Vana mecanică cu clapetă cu 3 porturi SOLH VM4 (VM400) este complet interschimbabilă cu modelele SMC echivalente, poziționate între seria mini VM1 și VM2 cu debit mare. Avantajul său principal constă în compatibilitatea cu intervalul complet de presiune de la -100kPa vid până la 1.0MPa presiune pozitivă, o caracteristică indisponibilă pe VM2. Adoptă portul standard Rc1/8 cu filete opționale NPT/G1/8 și capacitate de curgere Cv=0,38, susținând aspectul conductelor laterale și inferioare. Construit cu corp din metal solid, rezistă la impact de 1000 m/s² și la vibrații puternice, potrivit pentru liniile de producție grele dure, cu etanșare fără lubrifiere rezistentă la praf pentru o durată lungă de viață. Este furnizat un set complet de dispozitive de acționare interschimbabile: pârghie cu rolă din oțel anti-abraziune standard / întărită, rolă anti-recul unidirecțională, piston drept, butoane de oprire de urgență ciuperci multicolore, butoane rotative cu 2/3 poziții, butoane blocabile și pârghii cu balamale basculante. Aplicată pe scară largă în detectarea limitei cursei cilindrului și mesei de glisare, circuitele de absorbție/eliberare a vidului, punerea în funcțiune manuală a echipamentelor, blocarea de urgență a mașinii și comutarea dispozitivelor de montaj, este supapa de declanșare mecanică medie ideală pentru condițiile de lucru care necesită compatibilitate cu vid și rezistență puternică la șocuri.

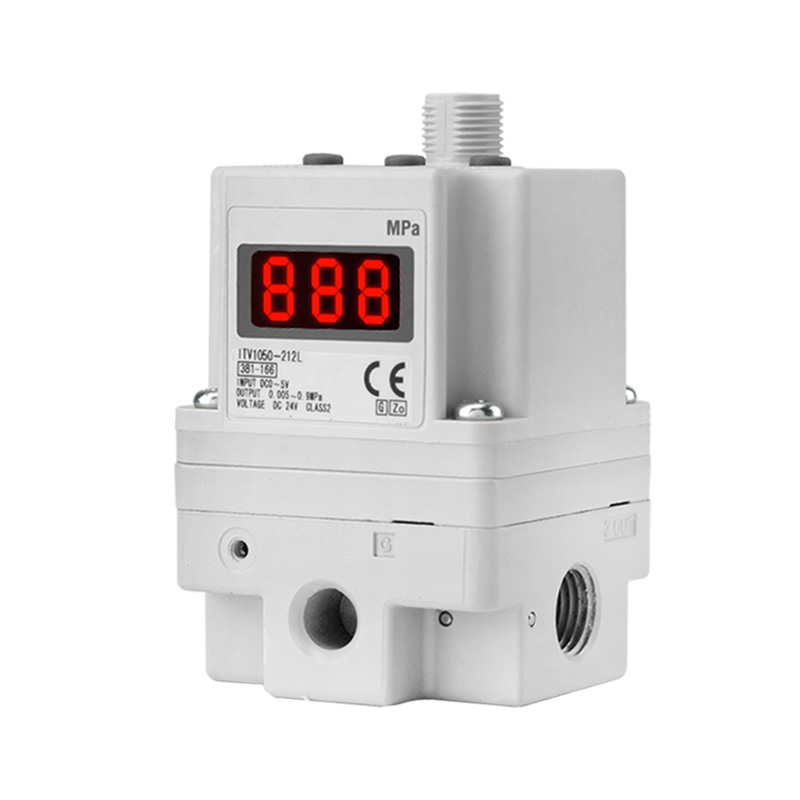

Vana proporțională electropneumatică de mare debit SOLH ITV este complet interschimbabilă cu modelele SMC echivalente. Adoptând un sistem de feedback al presiunii în buclă închisă, acceptă tensiune DC0–10V, semnale analogice curente 4–20mA și comunicații opționale fieldbus, inclusiv CC-Link, PROFINET, EtherNet/IP pentru a obține o reglare la distanță de înaltă precizie a presiunii aerului, cu o precizie de control de ±1% FS și protecție IP65 împotriva prafului și stropilor. Trei serii acoperă diferite game de debit: ITV1100 pentru debit mic mic, ITV2100 pentru debit mediu universal și ITV3100 pentru debit mare mare de până la 4400 L/min ANR, cu presiune reglabilă de la 0,005 la 0,9 MPa. Suportă filete Rc/NPT/G și fitinguri push-in, afișaj digital LED încorporat și alarmă de autodiagnosticare sub sursă de alimentare scăzută DC24V. Aplicat pe scară largă pentru acționarea cilindrului cu diametru mare, controlul tensiunii constante a filmului și sârmei, proceselor de precizie optică și semiconductoare, distribuire automată și acoperire, comutare de presiune în mai multe etape pentru echipamente de sudare și nituire, înlocuirea mai multor regulatoare manuale pentru a realiza controlul digital centralizat al presiunii pe liniile de producție automate.

Supapele de reținere în linie SOLH XTO674 și INA14 împart aceeași platformă structurală cu o presiune de fisurare ultra-scăzută de 0,01 MPa, compatibilă atât cu aer comprimat, cât și cu apă curată, pentru protecție împotriva returului în conductele de vid și fluide de joasă presiune. XTO674 este o versiune criogenică din alamă care funcționează până la -30℃; Seria standard INA14 oferă corp din alamă sau din oțel inoxidabil SUS304, echipat cu etanșări NBR standard plus FKM rezistent la ulei și la temperaturi înalte și etanșări CR rezistente la intemperii. Design compact cu filet în linie, cu marcaj cu săgeata de debit, poate fi montat direct în conducte fără suporturi suplimentare, prevenind eficient pierderea de vid și inversarea fluxului de aer atunci când este instalat între generatoarele de vid și ventuze. Cele două serii prezintă dimensiuni generale identice și dimensiuni de filet pentru schimbul direct de câmp fără modificarea țevilor, aplicate pe scară largă în echipamente criogenice, linii de producție în vid, circuite de fluide de înaltă temperatură rezistente la coroziune și conducte generale pneumatice și de apă pentru reținerea unidirecțională a presiunii și prevenirea refluxului.

Cilindru de glisare liniar pe șină L lateral ultrasubțire SOLH HLH adoptă șină de ghidare cu bile cu recirculare integrată, cu o singură parte, cu corp subțire, cu profil redus, pentru a economisi spațiu de instalare, un glisier pneumatic cu acțiune dublă dedicată poziționării de precizie la sarcină ușoară. Dimensiunile alezajului variază de la 6, 10, 16 până la 20 mm cu curse standard de 5–60 mm, presiune de lucru 0,15 ~ 0,7 MPa și temperatură de lucru de la -20℃ la 70℃. Corpul cilindrului are găuri filetate de montare în 4 direcții și orificii de aer pe 3 laturi pentru o dispunere flexibilă a conductelor. Căruciorul de glisare este echipat cu găuri filetate pentru fixare și găuri pentru știfturi de poziționare pe suprafețele superioare și frontale. Un inel magnetic încorporat vine ca standard, cu sloturi laterale duble pentru montarea comutatoarelor magnetice cu lame. Articulația plutitoare dintre tija pistonului și cărucior elimină sarcina laterală și asigură o dreptate excelentă și o precizie anti-rotație. În comparație cu seria HLQ cu șine dublă, HLH prezintă un contur mai subțire pentru spațiu îngust, aplicat pe scară largă în mini-dispozitive de inspecție 3C și semiconductoare, unități ușoare de prindere prin împingere și mecanisme de poziționare alternativă în interiorul mașinilor de automatizare compacte.

Cilindrii de glisare cu dublu arbore SOLH HLQ / HLQL adoptă ghidaje liniare cu bile cu recirculare, inclusiv versiunea standard compactă HLQ cu cilindru montat lateral și modelul HLQL simetric ultra-rigid. Dimensiunile alezajului variază de la 6 la 25 mm cu curse de 10–150 mm. Designul cu tije cu piston dublu paralel oferă o tracțiune puternică și o performanță excelentă anti-torsiune și anti-rotație. O îmbinare flotantă încorporată între piston și cărucior de glisare compensează sarcinile laterale excentrice. Baza dispune de găuri filetate de montare în 3 direcții, în timp ce căruciorul de glisare oferă găuri de montare pentru dispozitive de fixare pe mai multe suprafețe și știfturi de poziționare; sloturile laterale pentru comutatoarele cu lame magnetice și magnetul încorporat sunt standard. Sunt disponibile mai multe opțiuni de tampon: tampon de aer reglabil dublu/unic, amortizor hidraulic și blocuri de oprire externe pentru o alternativă lină și precizie ridicată de repetare a poziționării. HLQ se potrivește la încărcături medii-mici cu spațiu limitat, în timp ce HLQL simetric se ocupă de sarcini grele și decalaj excentric sever. Utilizat pe scară largă pentru transfer automat, strângere de precizie și poziționare liniară în 3C, asamblare de semiconductori și echipamente de testare.

Cilindrii de glisare cu două arbori SOLH HLS / HLSL adoptă ghidaje cu role încrucișate cu contact linie, oferind o rigiditate mult mai mare, precizie de poziționare repetată și rezistență la sarcină excentrică decât modelele de ghidaj cu bile HLQ. Sunt disponibile două variante: HLS standard cu cilindru compact montat lateral pentru sarcini medii-mici fără decalaj sever; HLSL simetric cu cilindru centrat și role paralele duble pentru sarcini grele, cuplu excentric mare și cerințe de ultra-precizie. Dimensiunile alezajului acoperă 6–25 mm și curse 10–150 mm. Tijele duble ale pistonului oferă performanțe puternice de tracțiune și anti-torsiune, în timp ce articulațiile flotante încorporate elimină stresul de deviere laterală. Baza acceptă găuri de montare în 3 direcții, căruciorul de glisare rezervă fire de fixare pentru mai multe suprafețe și știfturi de poziționare, iar inelul magnetic și fantele pentru senzori sunt standard. Tampoane de aer reglabile, amortizoare hidraulice și opritoare mecanice externe sunt accesorii opționale. Temperatura de funcționare variază de la -20℃ la 70℃. Folosit pe scară largă în semiconductori, automatizări medicale, jiguri de mașini-unelte și alte stații de poziționare de transfer și de prindere ultra-precizise.
