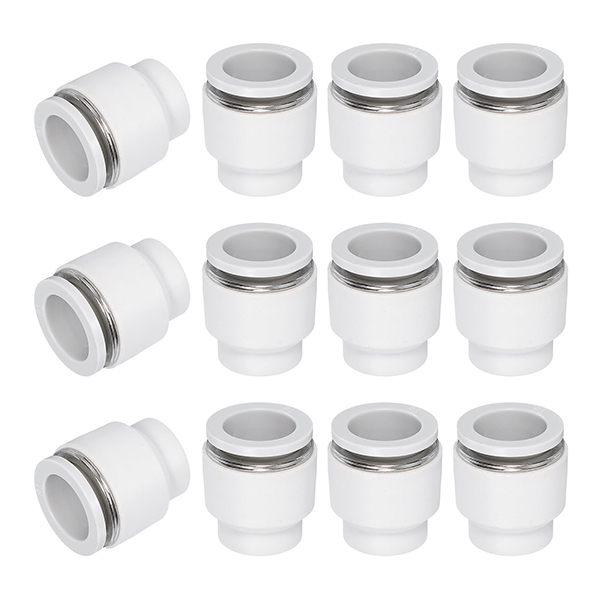

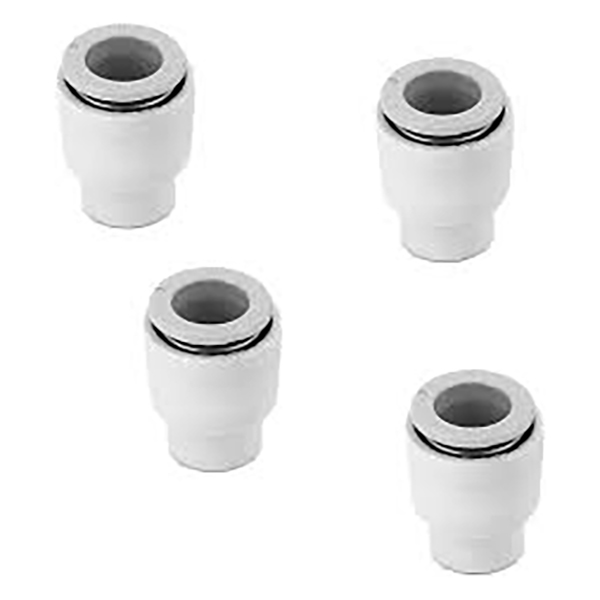

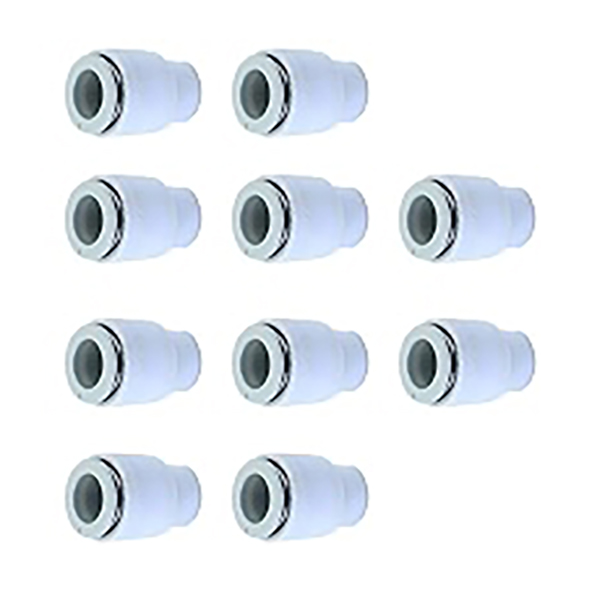

KQ2C Capac de capăt mamă cu fixare prin apăsare din plastic

Capac Push-In seria SOLH KQ2C | Dop de tub pneumatic pentru fitinguri cu o singură atingere KQ2

Marca: SOLH by Richge Technology | SMC KQ2C Dop de tub push-in echivalent pentru fitingurile din seria KQ2

1. Prezentare generală a produsului

     KQ2C este un capac de tip push-in dedicat (dop de tub) asortat cu fitingurile pneumatice din seria SOLH KQ2. Este proiectat pentru etanșarea temporară a orificiilor neutilizate ale tubului de aer prin împingere pentru a închide rapid circuitele de aer, un accesoriu esențial pentru punerea în funcțiune a sistemului pneumatic și întreținerea portului rezervat.

2. Regulă de denumire a codului modelului

  Format: KQ2C□□
     KQ2: Seria de fitinguri cu o atingere de a doua generație SMC
     C: Capac, dop de tub cu împingere
     □□: Diametrul exterior al tubului potrivit (mm)
  Exemple:
     KQ2C04: Se potrivește cu portul push-in de Φ4mm
     KQ2C06: Se potrivește portului push-in Φ6mm (cea mai populară dimensiune)
     KQ2C08: Se potrivește cu portul push-in de Φ8mm

3. Structură și caracteristici de bază

3.1 Proiectare structurală

      Design cilindric push-in cu tuburi de aer potrivite cu profil, introduse direct în porturile cu o singură atingere

      Principiul de etanșare: comprimați etanșarea internă NBR în interiorul fitingului după inserare pentru a forma etanșare fiabilă, fără instrumente suplimentare necesare

      Design anti-cădere: Blocat ferm de fălcile din oțel inoxidabil în interiorul portului de împingere după introducere. Apăsați gulerul de eliberare pe fiting pentru a îndepărta ușor capacul.

3.2 Avantaje cheie

     • Plug-and-play: Instalare fără scule, introducere direct în portul de etanșare, asamblare și dezasamblare rapidă

     • Compatibilitate deplină: Funcționează cu toate porturile cu o singură atingere din seria KQ2, inclusiv tipurile T/L/U/E/UD/UT/VD/VT

     • Performanță de încredere: Evaluat pentru presiunea de lucru completă a sistemului, acceptă vid până la -100 kPa cu risc zero de scurgere

     • Dimensiune compactă: Economisește amprenta instalației, ideal pentru dulapuri de comandă și spații interne înguste ale mașinilor

     • Material durabil: Corp din plastic de inginerie PBT + inel de etanșare NBR, rezistent la impact și rezistent la coroziune pentru o durată lungă de viață

4. Lista de modele standard

5. Specificații tehnice generale

6. Scenarii de aplicare

     • Punerea în funcțiune Sigilarea portului rezervat: Sigilați porturile neutilizate în timpul punerii în funcțiune a mașinii pentru a preveni scurgerile de aer; conectați tubulatura după terminarea testului

     • Închidere porturi de rezervă: Sigilați porturile de rezervă de pe insulele de supape și fitingurile de colector (KQ2UD/KQ2UT) pentru a bloca praful și scurgerile accidentale de aer

     • Etanșarea circuitului dezactivată temporar: etanșați porturile circuitelor cilindrului dezactivate temporar în timpul întreținerii echipamentului, fără a afecta alte circuite de lucru

     • Circuitul de vid anti-scurgere: Sigilați porturile neutilizate ale ventuzei de pe echipamentul de vid pentru a menține un nivel stabil de vid

7. Note de utilizare

     •Verificare compatibilitate: selectați cu strictețe capacul care se potrivește cu dimensiunea portului. Portul Φ6 acceptă numai KQ2C06; dimensiunea nepotrivită cauzează defectarea sigiliului sau introducerea eșuată.

     •Introducere completă: Împingeți capacul complet în port până când se aude un clic, confirmând fălcile blocate pentru o etanșare fiabilă.

     •Metoda de îndepărtare: Apăsați gulerul de eliberare pe fiting în timp ce trageți capacul spre exterior. Nu trageți violent pentru a evita deteriorarea fălcilor interne.

     • Limită de stare de funcționare: Nu este potrivit pentru gaz corosiv, abur la temperatură înaltă și alte medii speciale, numai pentru aplicații standard pneumatice și de vid.

     • Întreținere și înlocuire: Înlocuiți capacul atunci când inelul de etanșare este îmbătrânit sau deteriorat pentru a evita scurgerile de aer cauzate de etanșarea eșuată.

8. Comparație: capac cu împingere KQ2C vs dop cu filet
