Marca: SOLH by Richge Technology | SMC KQ2N Tijă echivalentă Fitting drept cu o singură atingere
KQ2N este un fiting pneumatic drept tip tijă. Un capăt este filet tată sau tijă, celălalt capăt acceptă tuburi de aer PU/PA. Este un înlocuitor direct pentru fitingurile cu o singură atingere din seria SMC KQ2N. Utilizat pe scară largă în circuite pneumatice și conducte de vid. Instalare fără instrumente, pur și simplu apăsați gulerul de eliberare pentru a introduce sau îndepărta rapid tubul.
Patru tipuri structurale disponibile:

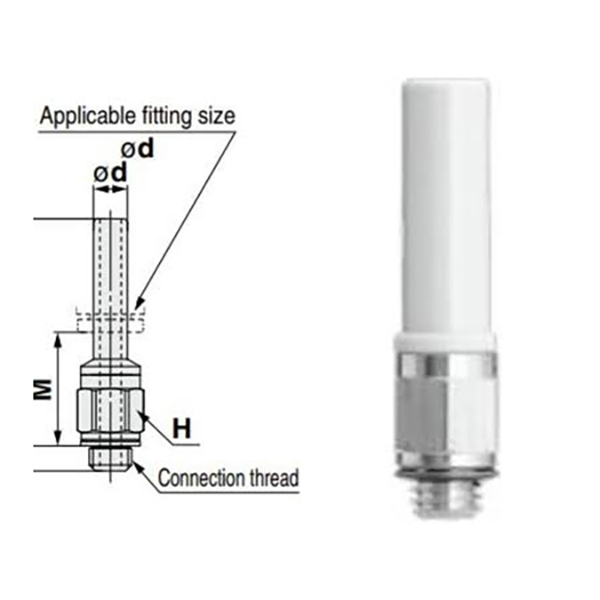

Tip tijă filet tată (filet M: M5)

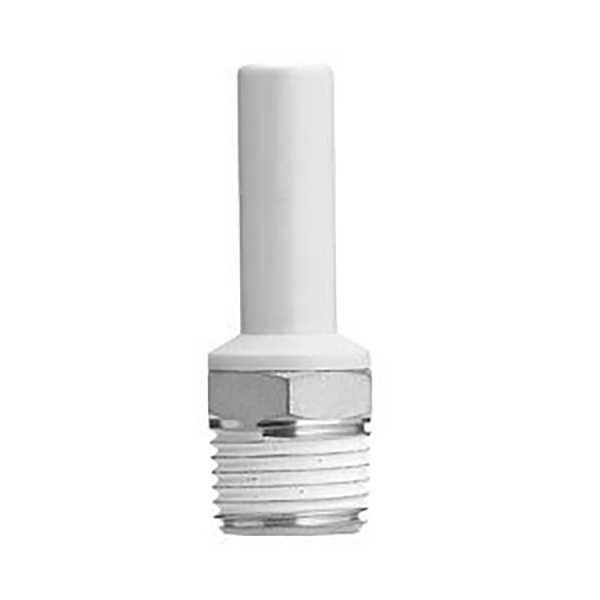

Tip tijă cu filet tată (Filet R conic imperial: 1/8,1/4,3/8)

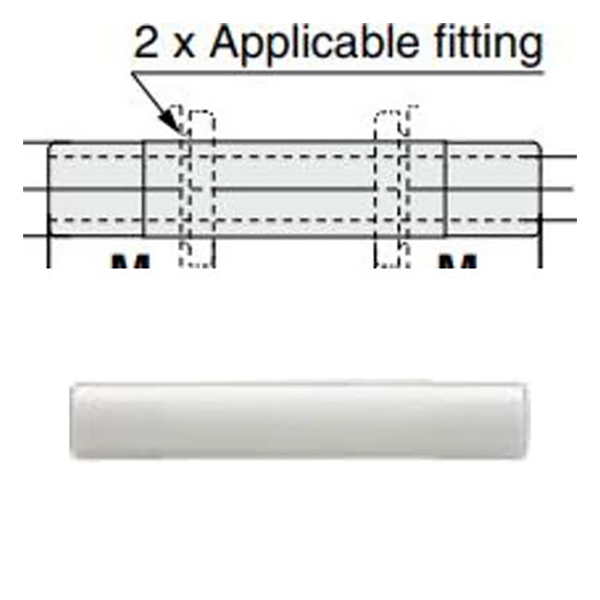

• Tijă cu diametru egal drept (sufixul -99): ambele capete cu aceeași tijă OD

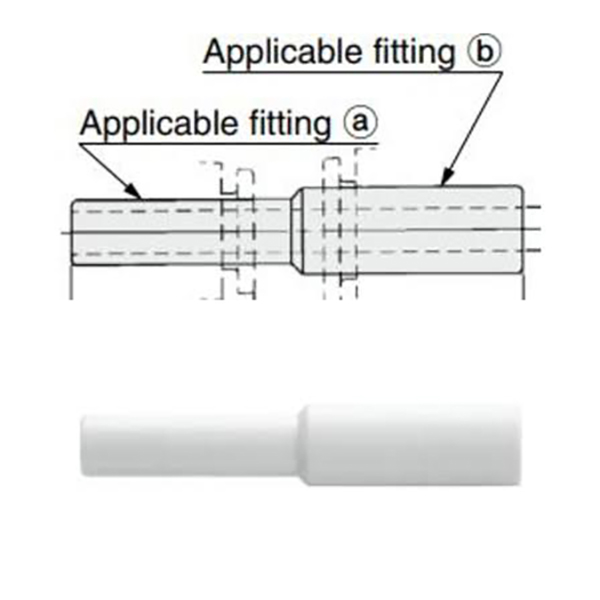

• Fixare dreaptă a tijei reducătoare: două tije cu diametre exterioare diferite pentru tranziția mărimii
Exemplu: KQ2N04-M5
• KQ2N: Cod de serie, racord drept tip tijă
• 04: Diametrul exterior al tubului Φ4mm pe partea de împingere
• M5 / 01S / 02S: Specificație filet tată
• -99: racord drept pentru tija cu diametru egal
• 04-06: Racord de reducere a tijei, ①Φ4 → ②Φ6
|
Segment de cod |
Descriere |
|
KQ2N |
Cod serie: tip tijă racord drept cu împingere |
|
04/06/08/10/12/16 |
Diametrul exterior al tubului ΦD (mm) |
|
M5 |
Filet tată metric M5×0,8 |
|
01S/02S/03S |
Filet conic Imperial R: R1/8, R1/4, R3/8 |
|
-99 |
Racord drept de tijă cu diametru egal, ambele capete același diametru exterior |
|
Cifre duble, de ex.04-06 |
Racord de reducere a tijei: ① de intrare, ② de evacuare |
|
Articol |
Parametru |
|
Tuburi aplicabile |
Tub poliuretan PU, tub nailon PA |
|
Presiunea de operare |
0~1.0MPa, compatibil cu circuitul de presiune negativă în vid |
|
Temperatura de operare |
0℃ ~ +60℃ |
|
Materialul corpului |
Corp din plastic; Piesă filetată din alamă placată cu nichel, rezistentă la coroziune |
|
Performanță de etanșare |
Etanșare excelentă a filetului |
|
Metoda de conectare |
Push-in; guler de presare pentru a desprinde tubul |
4.1 Versiune metrică M cu filet masculin
|
Model |
Fir |
Tubul ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |
4.2 Versiune Imperial R Taper cu filet tată
|
Model |
Firul R |
Tubul ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |
4.3 Tijă cu diametru egal drept (seria -99)
|
Model |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

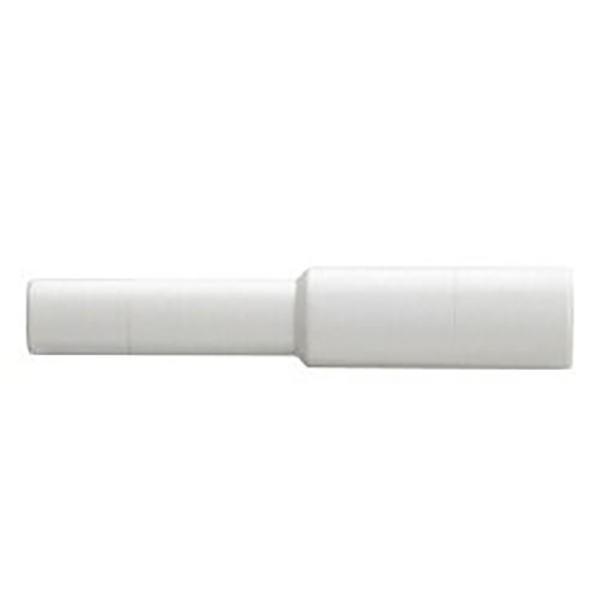

4.4 Reducerea tijei de montaj drept
|
Model |
① OD tulpină |
② Stem OD |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Corp din plastic cu filet din alamă nichelat pentru rezistență la coroziune și etanșare fiabilă a filetului
• Compatibil cu tubul de aer din poliuretan PU și tubul de nailon PA
Presiune nominală de lucru 0~1.0MPa, potrivită pentru circuitele de presiune negativă în vid
• Interval de temperatură de funcționare: 0℃ ~ +60℃
• Asamblare simplă: mențineți capătul tubului neted și introduceți-l direct; apăsați gulerul de eliberare frontal pentru a scoate tubul pentru dezasamblare
Mașini de automatizare, brațe robotizate, sisteme de adsorbție în vid, dispozitive pneumatice, conducte pentru compresoare de aer. Înlocuire directă pentru fitingurile importate din seria SMC KQ2N.
