Marca: SOLH by Richge Technology | SMC KQ2P Dop pentru tuburi push-in compatibile pentru fitinguri cu o singură atingere KQ2

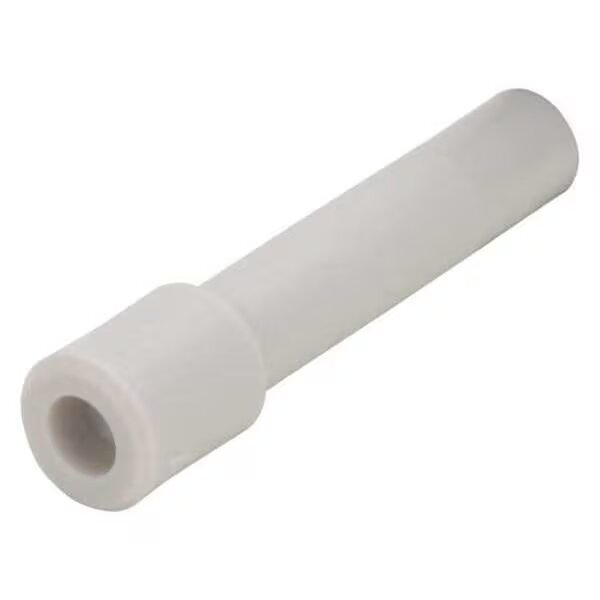

KQ2P este o mufă de tip push-in dedicată pentru fitingurile cu o singură atingere din seria SOLH KQ2. Se inserează direct în orificiul de intrare al tubului fitingurilor KQ2 pentru etanșarea temporară sau permanentă a orificiilor tubului, închiderea fitingurilor în gol și testarea presiunii. Fără instrumente și plug-and-play.
Format: KQ2P-XX
KQ2P: Cod de serie, mufă de tub cu împingere
XX: Diametrul exterior al tubului potrivit (mm)
Modele comune:
Tub KQ2P-04 → Φ4
Tub KQ2P-06 → Φ6 (cel mai utilizat)
Tub KQ2P-08 → Φ8
Tub KQ2P-10 → Φ10
Tub KQ2P-12 → Φ12
KQ2P-23 → Φ3.2 tub subțire
|
Segment de cod |
Descriere |
|
KQ2P |
Cod serie: Dop de tub cu împingere pentru fitinguri KQ2 |
|
04/06/08/10/12/23 |
Diametrul exterior al tubului potrivit ΦD (mm) |
|
Articol |
Parametru |
|
Fitinguri compatibile |
Seria completă SMC KQ2 (L / T / Y / drept și altele) |
|
Presiunea de operare |
-100kPa (vid) ~ 1.0MPa |
|
Presiune de spargere |
3.0MPa @ 23℃ ambiental |
|
Temperatura de operare |
-5℃ ~ +60℃; 0~40℃ pentru mediu de apă |
|
Material |
Corp: PBT+PP; Etanșare: cauciuc NBR rezistent la ulei |
|
Culoare |
Standard KQ2 alb |
|
Caracteristici |
Garnitură de inserție, amprentă compactă, reutilizabilă |
|
Model |
Tip |
Funcție și principiu |
|
KQ2P |
Dop/dop de tub |
Introdus în interiorul fitingului, ocupă spațiul portului tubului. Folosit pentru etanșarea trecerii interioare a aerului, dopul de etanșare primar (alegere comună). |
|
KQ2C |
Capac / capac de protectie |
Acoperă corpul exterior al fitingului, protejează peretele exterior al fitingului și inelul de etanșare. În principal pentru protecția împotriva prafului, nu pentru etanșarea internă cu aer. |
• Asigurați-vă că orificiul tubului este plat și fără bavuri, împingeți complet dopul pentru etanșare; nu este necesară bandă PTFE.
• Scoaterea dopului: prindeți rădăcina dopului și trageți direct. Nu este nevoie de guler de eliberare.
• Limitarea vidului: etanșare bună în condiții generale de lucru. Nu este potrivit pentru menținerea în vid înalt pe termen lung, pot apărea scurgeri minore.
• Presiune maximă ≤1MPa. Suprapresiunea și șocul de presiune sunt interzise.
• Φ4 tub mic → KQ2P-04
• Standard Φ6 → KQ2P-06 (prima alegere)
• Debit mare Φ8 / Φ10 → KQ2P-08 / KQ2P-10
• Doar protecție externă împotriva prafului → Capac de protecție KQ2C
