Seria KQ2X / KQ2XD Racord cu închidere în mai multe direcții

SOLH KQ2X / KQ2XD Seria Reducere Y & Fiting Push-in Multi-Direct | Splitter pneumatic echivalent SMC

Marca: SOLH by Richge Technology | SMC KQ2X / KQ2XD Reducere de schimb Y și Splitter Push-in în 4 căi

1. Prezentare generală a produsului

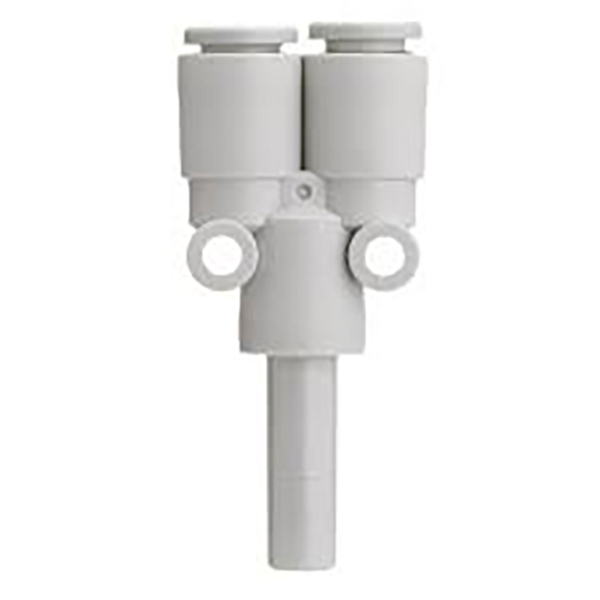

Seria KQ2X: Splitter de tip Y de reducere, 1 In 2 Out

     KQ2X este un fiting cu împingere reducător în formă de Y 1-la-2. Portul ② este un port cu o singură tijă; Portul ① este format din două porturi push-in identice. Împarte un flux de aer de intrare în două ieșiri cu diametru egal cu dimensiuni diferite ale tuburilor de intrare și ieșire, realizând reducerea și ramificarea conductei pentru circuitele pneumatice și distribuția liniei de vid.

     Material: Corp din plastic PBT, inele de etanșare NBR. Compatibil cu tuburi pneumatice PU/PA. Asamblare rapidă prin apăsare pentru conectare, nu necesită bandă PTFE.

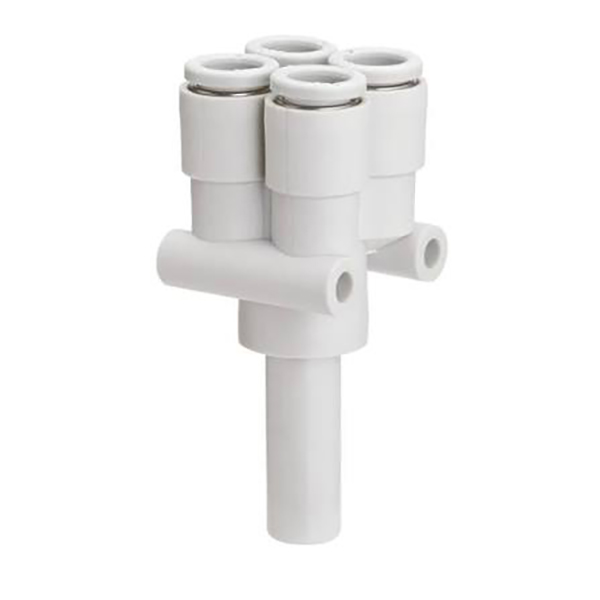

Seria KQ2XD: Splitter cu 4 căi de tip încrucișat, 1 intrare și 4 ieșiri

     KQ2XD este un fiting cu prindere cu porturi multiple reducătoare de la 1 la 4. Portul ② este un port cu o singură tijă; Portul ① oferă patru porturi push-in identice. Împarte o sursă de aer în patru ramuri de diametru egal, cu design redus, economisind spațiu de montare. Ideal pentru distribuție în vid sau pneumatică miniaturală cu mai multe stații.

Material asemănător cu KQ2X: corp PBT + etanșări NBR, structură push-in, compatibilă cu tuburi de aer din PU și nailon.

2. Explicația codului modelului

Seria KQ2X

  Format: KQ2XXX-XX
     Primele două cifre: OD tub a două porturi de ramificație (Port ①)
     Ultimele două cifre: diametrul exterior al tijei portului principal de admisie (port ②)
     Exemplu: KQ2X04-06 → Port ①: două porturi push-in × Φ4; Port ②: tijă Φ6

Seria KQ2XD

   Format: KQ2XDXX-XX
     Primele două cifre: OD tub a patru porturi de ramificație (Port ①)
     Ultimele două cifre: diametrul exterior al tijei portului principal de admisie (port ②)
     Exemplu: KQ2XD04-06 → Patru × Φ4 porturi la portul ①; Port ②: tijă Φ6

3. Specificații tehnice principale și Ghid de instalare

Instrucțiuni de instalare

     • Tăiați tubul drept și vertical, introduceți-l complet în fiting până când se așează.

     • Pentru a scoate tubul: apăsați mai întâi inelul de eliberare, apoi trageți tubul afară.

Ghid de diferențiere

     • KQ2X: 1 intrare, 2 ieșiri (divizor cu 2 căi de tip Y)

     • KQ2XD: 1 intrare, 4 ieșiri (divizor încrucișat cu 4 căi)

Scenarii de aplicare

     • Distribuție circuit de vid pentru mai multe ventuze în automatizare

     • Ramă pneumatică pentru jiguri mici, 3C și echipamente de ambalare

     • Distribuitor compact pentru module de vid miniaturale cu mai multe stații

     • Divizare robotică a liniilor de aer cu efect de capăt cu amprentă redusă
