Cilindru de aer

Masa glisantă pneumatică ultra-subțire de înaltă rigiditate SOLH Richge MXF este interschimbabilă cu seria SMC MXF. Ghidajul cilindrului și al rolei transversale sunt dispuse în paralel, cu înălțimea corpului redusă cu 40% față de modelele MXS echivalente, ideale pentru echipamentele de automatizare cu spațiu vertical limitat. Suportă montarea dublă de sus și de jos cu găuri de poziționare, precizie de poziționare repetată ± 0,02 mm, dimensiuni ale alezajului φ8 ~ 20 mm și cursă standard maximă de 100 mm. Echipat standard cu tampoane din poliuretan cu două capete, dispozitive opționale de reglare a cursei X10/X11 și tampoane hidraulice. Magnetul încorporat funcționează cu comutatoare magnetice și permite funcționarea fără ulei pe ciclu lung. Utilizat pe scară largă pentru transferul cu sarcină medie și cursă lungă, cum ar fi manipularea modulelor 3C, presarea de precizie și comutarea stației.

Cilindrul de bază fără tijă articulat mecanic SOLH MY1B realizează interschimbabilitatea completă cu modelele SMC corespunzătoare. Echipat cu centură de etanșare interioară și curea exterioară rezistentă la praf, anulează tija exterioară a pistonului, a cărei lungime totală de instalare este aproape de cursa efectivă și economisește mai mult de 50% spațiu de amplasare în comparație cu cilindrii de tirant. Dimensiunile alezajului variază de la φ10 la 100 mm cu cursă maximă de până la 5000 mm. Masa de glisare este conectată rigid cu pistonul cu o rezistență remarcabilă la îndoire, permițând montarea directă a sarcinii fără ghidaje auxiliare la sarcini ușoare. Este disponibilă conducta în patru direcții (față, spate, laterală, inferioară); modelele φ25~40 realizează o reducere a greutății cu 17%. Perne de aer reglabile încorporate standard sunt echipate, cu tampoane hidraulice externe opționale și reglatoare duble ale cursei. Canelurile pre-rezervate se potrivesc întrerupătoarelor magnetice din seria D-M9, iar funcționarea fără ulei este acceptată pentru atelierele curate. Clasificat după capacitatea de încărcare: φ10~20 pentru sarcini uşoare, φ25~40 pentru sarcini medii-uşoare, φ50~63 pentru sarcini medii, φ80~100 pentru sarcini grele. Aplicat pe scară largă în transportul de materiale pe distanțe lungi, acționarea automată a ușilor, deplasarea grea a piesei de prelucrat în prelucrare și poziționarea cu cursă lungă împingând pe linii de automatizare non-standard ca soluție economică de antrenare liniară universală.

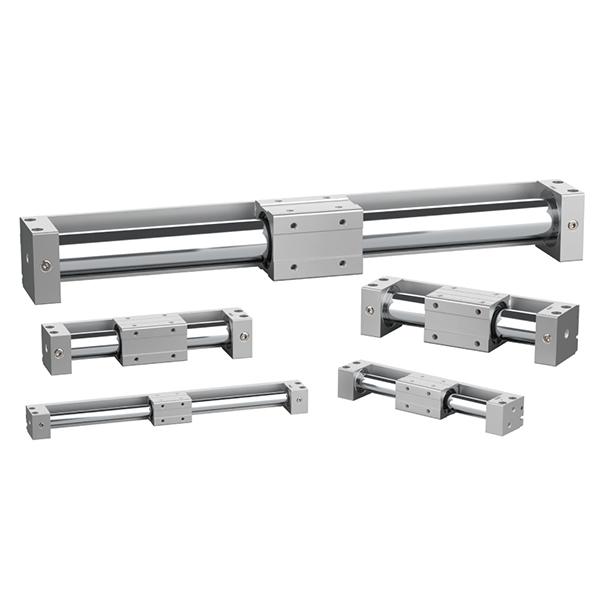

Cilindru de cuplare magnetică fără tijă SOLH CY3 este o versiune îmbunătățită a seriei CY1 cu interschimbabilitate dimensională completă cu omologii SMC. Adoptă antrenare sincronă magnetică fără contact între pistonul intern și căruciorul de glisare extern în interiorul unui cilindru complet închis pentru a obține scurgeri de aer zero și funcționare fără contaminare. Dimensiunile alezajului variază de la φ6 la φ63 mm cu cursă maximă de până la 5000 mm, reducând amprenta instalației cu 50% în comparație cu cilindrii convenționali cu tiranți. Sunt disponibile două variante: tipul de bază CY3B care necesită console de capăt și ghidaje externe pentru a evita sarcina excentrică și decuplarea magnetică; Versiunea CY3R cu montare directă fixată direct pe baza echipamentului pentru a economisi spațiu suplimentar de montare. Inelele lungi rezistente la uzură scad presiunea minimă de lucru la 0,12 MPa. Sunt echipate tampoane standard din cauciuc cu două capete, iar versiunea opțională X160 de mare viteză acceptă o viteză maximă de 1500 mm/s. Fantele prestabilite găzduiesc comutatoare magnetice D-M9 pentru feedback de poziție. Funcționarea standard fără ulei se potrivește atelierelor fără praf pentru industria semiconductoare, electronică, medicală și alimentară. Se ocupă de sarcini ușoare până la medii de la 0,5 kg până la 40 kg pentru transferul piesei de prelucrat pe distanțe lungi, acționarea ușii de protecție și mișcare liniară compactă cu cursă lungă în automatizări igienice.

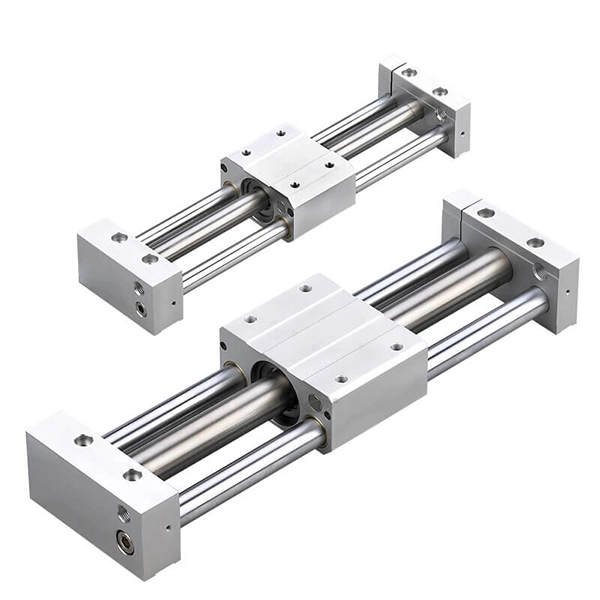

Seria SOLH CY1 este un cilindru clasic de cuplare magnetică economică fără tije, predecesorul seriei CY3 îmbunătățite, complet interschimbabil dimensional cu produsele originale SMC CY1. Adoptă o unitate sincronă magnetică fără contact și o structură de cilindru complet închisă, cu zero scurgeri de aer, potrivite pentru mediile de lucru curate fără ulei din industria electronică, medicală și alimentară. Dimensiunile alezajului variază de la φ6 la 63 mm, cursă standard de până la 1000 mm și cursă maximă extinsă de 1500 mm, cu o performanță excelentă a costurilor. Sunt disponibile cinci versiuni structurale: tipul de bază CY1B care necesită ghidaje externe și console de capăt; CY1S cu rulmenti de alunecare incorporati pentru sarcini usoare fara ghidaje suplimentare; Tip rulment cu bile CY1L pentru reciprocitate lină de înaltă frecvență; Model de înaltă precizie CY1H care realizează o precizie de poziționare repetitivă de ± 0,02 mm; Tip CY1F cu profil redus, cu înălțimea totală redusă cu 29% pentru spațiu de instalare vertical îngust. Presiunea minimă de pornire este de 0,18 MPa, echipată cu tampoane standard de cauciuc cu două capete și tampoane hidraulice externe opționale, compatibile cu comutatoarele magnetice D-M9 și D-A9 pentru feedbackul semnalului de poziție. Costă mai puțin decât seria CY3 și servește ca o alegere rentabilă pentru automatizările convenționale cu buget limitat, inclusiv transferul de materiale în cameră curată, conducerea ușilor de protecție și transportul piesei de prelucrat pe distanțe medii și lungi la sarcini ușoare până la medii, de la 0,5 kg la 40 kg.

Cilindrul fără tije de cuplare magnetică din seria SOLH RM este proiectat pentru a fi interschimbabil cu omologii Airtac. Adoptă o unitate sincronă magnetică fără contact și o structură de cilindru complet închisă pentru scurgeri zero și funcționare fără praf, potrivite pentru mediile curate fără ulei din industria electronică, medicală și alimentară. Dimensiunile alezajului variază de la φ10 la φ40 mm cu o cursă maximă de 2000 mm, funcționând într-un interval larg de temperatură industrială de -20℃~70℃ și având o presiune minimă de pornire de 0,15 MPa. Sunt disponibile patru variante structurale: tip RMS de bază fără ghidaje încorporate care necesită șine externe și console de capăt cu cel mai mic cost; Tip standard RMT integrat cu tije de ghidare duble și lagăre de alunecare pentru a rezista la sarcini laterale obișnuite fără ghidaje suplimentare pentru o instalare ușoară; Versiunea de precizie RMTL cu tije de ghidare extinse de înaltă precizie care realizează o precizie de poziționare repetitivă de ± 0,1 mm; Tip culisant ranforsat RMH pentru sarcini grele, cu capacitate puternică anti-deformare pentru încărcare independentă. Tamponele standard de cauciuc cu două capete sunt echipate, cu tampoane reglabile opționale și tampoane hidraulice externe pentru o mișcare stabilă de până la 500 mm/s. Seturile opționale de comutatoare magnetice se potrivesc cu senzorii D-M9 pentru feedback-ul semnalului de poziție. Structurile de ghidare încorporate reduc costurile suplimentare de achiziție și asamblare ale ghidajelor liniare externe. Oferă o performanță remarcabilă a costurilor față de seriile SMC CY1 și CY3, utilizate pe scară largă în transportul de materiale pe distanțe lungi, acționarea ușilor de protecție și modernizarea cu economie de spațiu a cilindrilor de tiranți convenționali pe liniile de producție automatizate cu buget mediu.

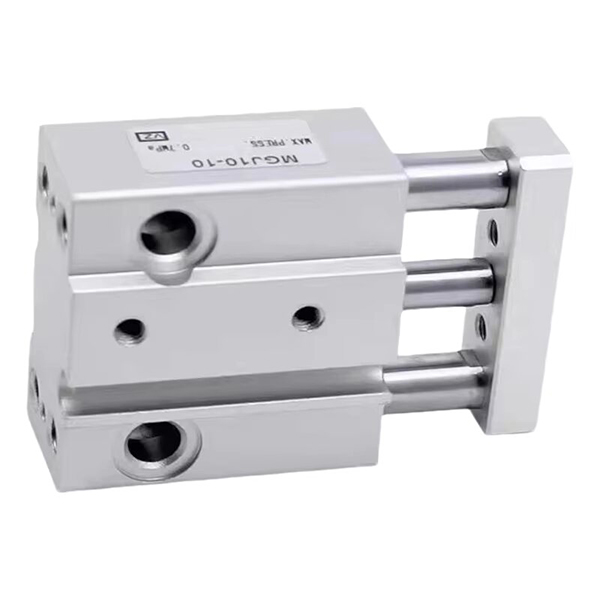

Cilindrul mini-tijei de ghidare ultracompact SOLH MGJ este complet interschimbabil cu produsele standard SMC, dezvoltate exclusiv pentru automatizarea miniaturala. Furnizează doar două dimensiuni mici ale alezajului φ6 mm și φ10 mm cu curse ultrascurte de la 5 mm la 20 mm. Tijele de ghidare duble încorporate și cadrul de ghidare integrat oferă performanțe anti-rotație ultra-precise cu ±0,1°, prevenind deplasarea unghiulară în timpul prinderii și asamblarii microcomponentelor. Structura extrem de ușoară cântărește doar 27,3 g pentru modelul MGJ6-5. Suprafețele de montare duble (partea inferioară și spate) și țevile și cablurile centralizate pe o singură parte facilitează o dispunere ordonată pentru aranjarea densă cu mai mulți cilindri. Adoptând o structură fără ulei, fără întreținere, cu tampoane din cauciuc cu două capete, acceptă o alternativă stabilă de înaltă frecvență în intervalul -10 ℃ ~ 60 ℃. Aplicat pe scară largă în strângerea de precizie a componentelor electronice, poziționarea PCB-ului, acționarea supapelor în miniatură a dispozitivelor medicale, ridicarea acului de eșantionare, reglarea micro deplasării în atelierele de curățare a semiconductoarelor și reglarea fină a lentilelor optice. În comparație cu cilindrii compacti MGP standard, prezintă dimensiunea totală redusă drastic, micro-împingerea perfect satisfăcătoare, spațiul de instalare limitat și cerințele de poziționare anti-rotație de înaltă precizie ale automatizării în miniatură.

Cilindrul tijă de ghidare compactă subțire din seria SOLH MGP este interschimbabil dimensional cu produsele SMC originale. Adoptă o structură integrată de cilindru, tije de ghidare duble și rulmenți de precizie cu rezistență încorporată la torsiune și capacitate puternică de încărcare laterală fără accesorii de ghidare externe. Structura sa plată subțire reduce greutatea cu 17% ~ 24% în comparație cu cilindrii convenționali, perfect potrivite pentru operațiuni de automatizare compacte, cum ar fi presarea, poziționarea, ridicarea și transferul piesei de prelucrat. Trei subtipuri clasificate în funcție de rulmenți acoperă condiții de lucru diverse: MGPM cu bucșe metalice glisante prezintă o rezistență remarcabilă la uzură și performanță rezistentă la praf pentru sarcini laterale grele și lucrări ciclice cu viteză redusă și praf; Bucșele cu bile MGPL oferă frecare ultra-scăzută și mișcare lină pentru reciprocitate frecventă de mare viteză; Rulmenții cu bile de înaltă precizie MGPA cu joc zero realizează o precizie anti-rotație de până la ± 0,01 mm pentru montare și calibrare cu precizie. Dimensiunile alezajului variază de la φ12 la 100 mm cu curse standard de 5~300 mm. Sunt echipate tampoane standard din cauciuc cu două capete, în timp ce tampoanele de aer AZ sunt opționale pentru alezajele de peste 20 mm pentru a absorbi impactul sever în timpul mișcării grele de mare viteză. Fantele încorporate acceptă instalarea directă a comutatoarelor magnetice D-M9, A93 fără suporturi suplimentare pentru cablare ordonată. Presiunea de funcționare variază de la 0,12 MPa la 1,0 MPa cu o presiune minimă de acționare de 0,1 MPa la o temperatură ambiantă de -10℃~60℃. Implementat pe scară largă în poziționarea și presarea PCB-urilor electronice, ridicarea dispozitivului de inspecție, alimentarea ambalajelor și limitarea automatizării generale, acesta acționează ca un actuator pneumatic ghidat integrat extrem de versatil.

Cilindrul de tijă de ghidare integrat ultra-subțire din seria SOLH MGQ este complet interschimbabil cu specificațiile originale SMC. Structura integrată a cilindrului și a tijelor de ghidare reduce grosimea totală cu 50% în comparație cu cilindrii ghidați convenționali pentru a economisi mult spațiul de instalare. Acoperă dimensiuni ale alezajului φ12~100 mm și curse standard de 25~250 mm, oferite în două configurații: rulmenți cu bile din aliaj de carbon MGQM și rulmenți cu bile de înaltă precizie MGQL. Structura simetrică a tijei de ghidare dublă oferă o rezistență remarcabilă la sarcina laterală, deformare și torsiune. Versiunea rulmentului cu bile MGQL realizează o precizie anti-rotație de ± 0,04 ° ~ ± 0,08 °, în timp ce tipul de rulment de glisare MGQM prezintă o rezistență excelentă la uzură, performanță rezistentă la praf și avantaje de cost pentru condiții grele de praf. Configurațiile standard includ inele magnetice încorporate, tampoane din cauciuc cu două capete și funcționare fără ulei și fără întreținere. Varianta opțională XB6 la temperatură înaltă funcționează constant până la 150℃. Pe corpul cilindrului sunt rezervate mai multe orificii de montare; întrerupătoarele magnetice pot fi montate pe patru laturi pentru alezajele ≥32 mm, iar flanșele/suporturile de picior suportă asamblarea cu mai multe unghiuri. Cu o presiune de lucru minimă de 0,1 MPa, este adoptat pe scară largă pentru poziționarea și ridicarea opritorului liniei transportoare, ejectarea și sertizarea PCB-ului în electronica 3C, acționarea porții pentru mașinile de ambalare și ridicarea cu cric. Înlocuiește cilindru separat plus ansambluri de ghidare externe pentru a simplifica proiectarea mecanică. În comparație cu seria MGP standard și MGG pentru sarcini grele, MGQ se mândrește cu cel mai subțire profil și performanțe optime pentru o operare de înaltă precizie în spațiu de instalare restrâns.

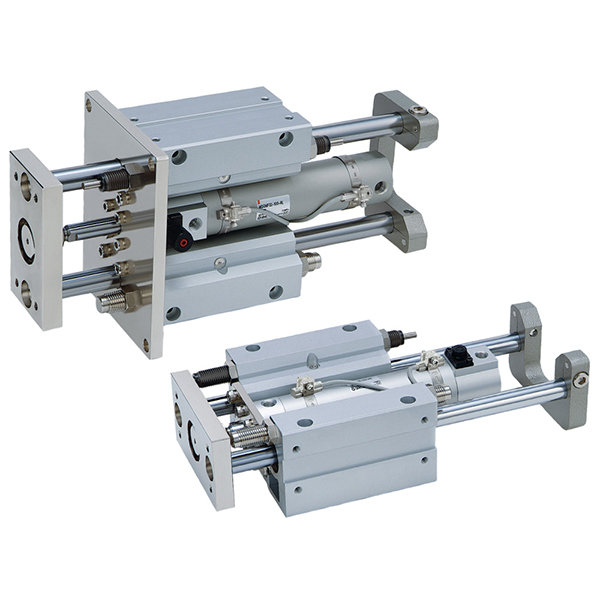

Cilindrul de tijă de ghidare cu cursă lungă, seria SOLH MGG, este interschimbabil dimensional cu cilindrii echivalenti SMC pentru sarcini grele. Construit cu un butoi rotund plus tije de ghidare duble cu deschidere mare, aranjate la exterior, oferă o rigiditate structurală supremă. Capacitatea sa de încărcare laterală este de trei ori mai mare decât a cilindrilor ghidați obișnuiți, evitând căderea tijei pistonului la curse lungi și deformarea structurală la sarcini excentrice mari. Dimensiunile alezajului variază de la φ20 mm la 100 mm cu două versiuni: rulmenți de alunecare din aliaj de carbon MGGM și rulmenți cu bile de înaltă precizie MGGL. Cursa maximă standard ajunge la 1300 mm, depășind cu mult limita de cursă a seriei MGP și MGQ. Tampoanele hidraulice încorporate cu două capete vin ca standard pentru a absorbi energia masivă de impact generată în timpul operațiunilor de mare viteză pe distanțe lungi, reducând eficient zgomotul și protejând echipamentul. Lagărele de alunecare MGGM prezintă o rezistență remarcabilă la uzură și șocuri pentru medii puternice cu praf și oprire intensivă a liniilor transportoare; Rulmenții cu bile MGGL realizează frecare ultra-scăzută și mișcare lină, cu o precizie anti-rotație superioară de până la ±0,02°, ideal pentru poziționarea de înaltă precizie cu cursă lungă și mișcare ciclică de mare viteză. Designul modular divizat permite dezasamblarea și înlocuirea separată a cilindrului și a ansamblului de ghidare pentru întreținere la costuri reduse. Formele de montare disponibile includ montarea de bază pe suprafață și instalarea flanșei frontale; Suplimentele opționale acoperă reglarea cursei de tip J (gamă de reglare 0~50 mm) și varianta XB6 la temperatură înaltă care funcționează stabil între -10℃ și 150℃. Inelele magnetice încorporate sunt standard, cu caneluri multidirecționale pentru montarea flexibilă a comutatorului magnetic. Intervalele de presiune de funcționare 0,1~1,0 MPa cu viteză maximă de funcționare de până la 1000 mm/s. Aplicat pe scară largă la platformele verticale de ridicare, transferul la distanță lungă de paleți grei, poziționarea opritoarelor grele și ejectarea jigului mare, înlocuiește soluția combinată de cilindri obișnuiți plus stâlpi de ghidaj grei separati pentru a simplifica proiectarea mecanică, servind drept actuator pneumatic preferat pentru aplicații de automatizare cu sarcini grele, curse lungi și cu impact ridicat.
