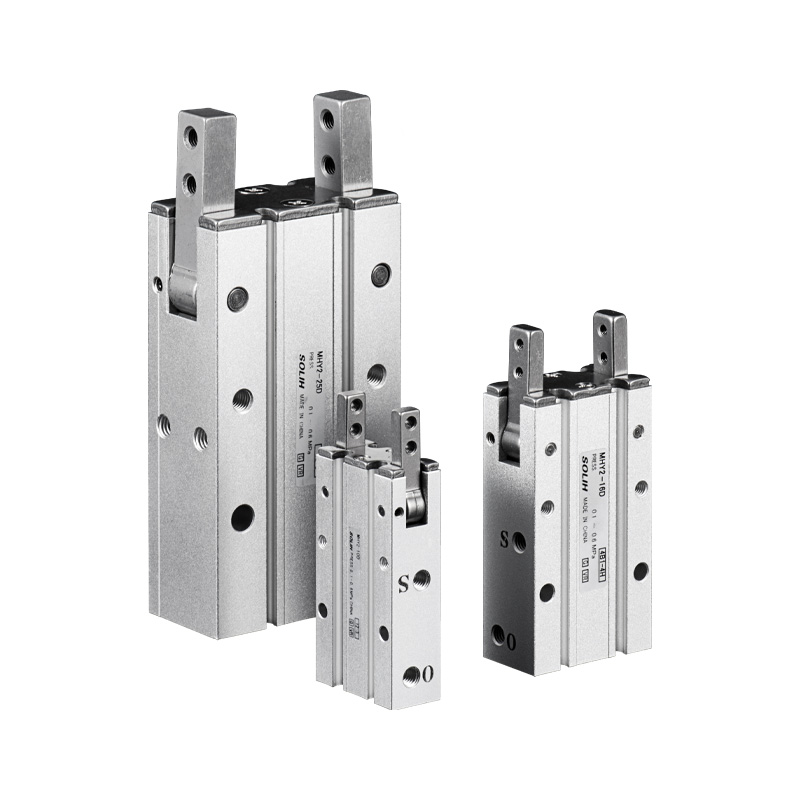

Gripperul pneumatic SOLH MHY2, acţionat de camă, cu balansare lată de 180°, este complet interschimbabil cu modelele SMC echivalente. Adoptă transmisie cu came în loc de mecanismul angrenajului, realizând un unghi de deschidere maxim de 180° cu poziția de supraînchidere de -3° pentru a preveni slăbirea piesei de prelucrat. Dimensiunile alezajului acoperă 10/16/20/25 mm, pur dublă acțiune, fără variante simple cu efect NO/NC, iar precizia de poziționare repetă atinge ±0,02 mm. Construcția optimizată cu spațiu îngust sporește rezistența la praf. Sunt disponibile caneluri pentru senzori pe patru laturi, iar montarea prin orificii traversante este opțională. Inelele magnetice încorporate funcționează cu comutatoarele Reed din seria M9 pentru a trimite semnale de feedback deschis/închis către PLC. Datorită transmisiei cu pârghie, forța efectivă de strângere scade brusc cu falca extinsă; Verificarea cuplului este necesară în timpul selecției, iar lungimea brațului de strângere este recomandată în limita a 35 mm. Ideal pentru culesul și răsturnarea pieselor tubulare și neregulate de diametru mare la efectoarele de capăt ale robotului în miniatură. Este recomandată prinderea de balansare a angrenajului MHW2 dacă este necesară menținerea la oprire sau un orificiu mai mare pentru sarcini grele; Griperul paralel MHZ2 este preferat pentru prindere liniară centrată.

Gripa pneumatică cu blocare automată, cu articulație basculabilă SOLH MHT2, este complet interschimbabilă cu modelele SMC echivalente. Structura punct mort al legăturii de comutare amplifică forța de strângere de 3 ~ 5 ori. Autoblocarea mecanică se cuplează odată ce este complet închis, reținând forța de strângere de peste 80% după pierderea de aer pentru a preveni căderea piesei de prelucrat, ideal pentru manipularea roboților de deasupra capului și stațiile de înaltă siguranță. Dimensiunile alezajului acoperă 32/40/50/63 mm, oferite în tipul D standard și varianta DZ ușoară actualizată. Comutatoarele magnetice (M9BW) pot fi montate pe patru laturi pentru aranjarea flexibilă a senzorilor. Echipat cu fălci din oțel aliat de înaltă rezistență și legături rezistente la uzură, suportă funcționarea continuă fără ulei pe termen lung. Unghiul de balansare este limitat la 23°~28°, așa că spațiul liber al piesei de prelucrat trebuie verificat în timpul selecției. Folosit pe scară largă pentru componente auto, piese turnate și forjate, încărcare de mașini-unelte grele și dispozitive de siguranță pentru echipamentele de presare. Spre deosebire de prinderile paralele obișnuite fără funcție de blocare, MHT2 este soluția preferată pentru sarcini grele care necesită protecție anti-cădere.

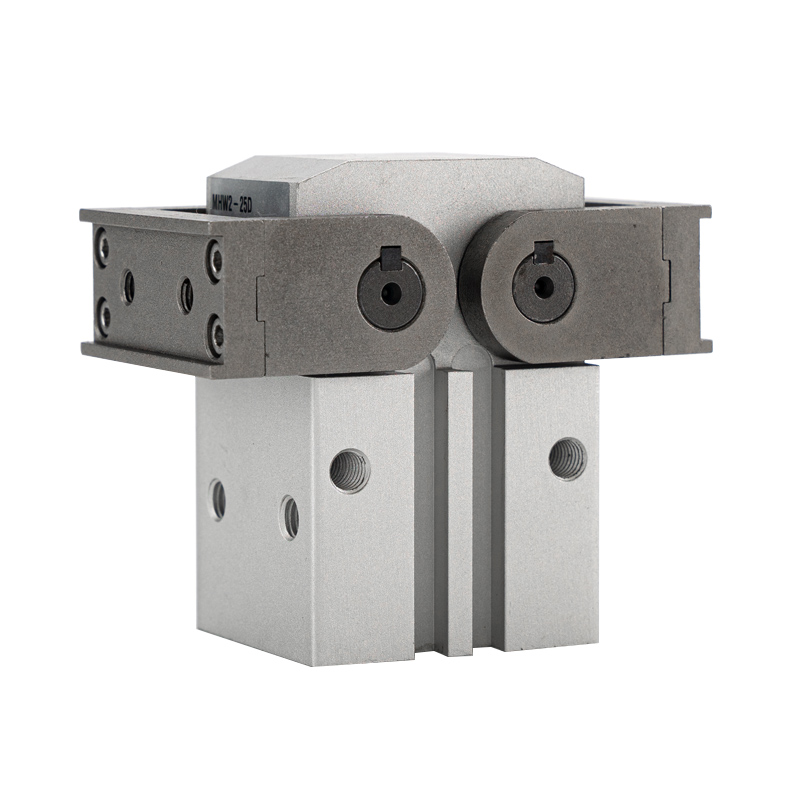

Prindere pneumatică cu cremalieră și pinion 180° SOLH MHW2 este complet interschimbabilă cu modelele SMC echivalente. Antrenarea cu cremalieră și pinion permite oscilația simetrică sincronă a fălcilor, fiecare falcă se rotește până la 90° pentru o deschidere totală de 180°, cu eroare de sincronizare ≤0,1° pentru a garanta prinderea echilibrată și pentru a preveni alunecarea piesei de prelucrat. Dimensiunile alezajului variază de la 20 la 50 mm în configurație pur cu dublă acțiune. Fălcile stau perpendicular pe corp la deschidere completă, minimizând spațiul ocupat și facilitând evitarea mecanică și răsturnarea piesei de prelucrat. Corpul pătrat din aluminiu anodizat dur are caneluri pentru senzori pe patru laturi pentru instalarea fără restricții a comutatorului magnetic. Etanșarea optimizată împotriva prafului permite funcționarea cu ciclu lung în atelierele cu praf. În comparație cu MHY2 cu came, MHW2 oferă o capacitate de încărcare mai mare și o sincronizare mai bună; Spre deosebire de comutatorul MHT2, nu are autoblocare la oprire, dar oferă un unghi de balansare mult mai mare. Folosit pe scară largă pentru răsturnarea și manipularea pieselor de lucru cu încărcătură medie (1~20kg), cutii de carton, piese mari din plastic și încărcare/descărcare în stații de automatizare închise.

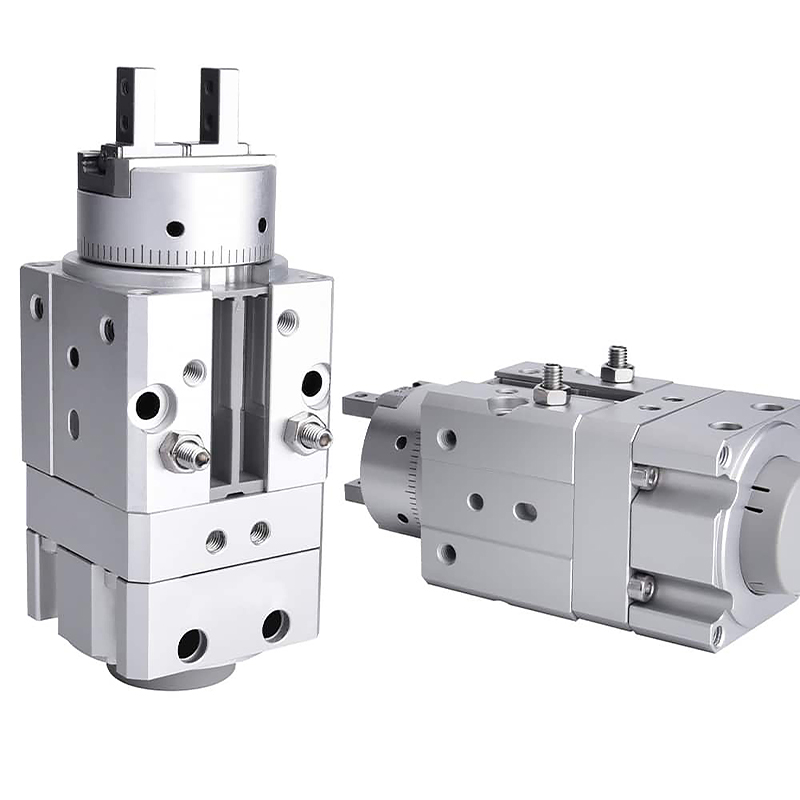

Gripperul rotativ integrat de tip paletă SOLH MRHQ este complet interschimbabil cu modelele SMC echivalente. Acesta integrează un modul rotativ cu palete și o pinza de aer paralelă într-un singur actuator, înlocuind combinația divizată de masă rotativă plus cilindru separat pentru degete. Lungimea totală este scurtată cu aproximativ 20% și interferența de rezistență a tubului în timpul rotației este eliminată. Dimensiunile alezajului acoperă 10/16/20/25 mm cu versiuni standard cu rotație de 90° și 180°. Șuruburile de oprire permit reglarea fină a unghiului total de ±10°. Falca paralelă cu dublă acțiune realizează o precizie de poziționare repetată de ±0,01 mm. Cinci suprafețe de montare, împreună cu șuruburi de localizare și găuri pentru știft, permit centrarea rapidă și asamblarea cu mai multe orientări. Inelele magnetice încorporate acceptă până la patru întrerupătoare cu lame din seria M9 pentru a detecta atât limitele rotative, cât și starea fălcilor deschise/închise pentru controlul complet al interblocării PLC. Adoptând o structură auto-lubrifiantă fără ulei, este utilizat pe scară largă pentru prinderea piesei de prelucrat, răsturnarea și conversia direcției în electronice 3C în spațiu limitat și linii de automatizare a ambalării pentru sarcini ușoare și medii de la 0,1 la 5 kg. Este necesară o marjă de siguranță de minim 30% în timpul selectării sarcinii.

Prindere pneumatică paralelă cu ghidaj liniar SOLH HFZ este direct interschimbabilă cu seria SMC MHZ2. Adoptă transmisie sincronă cu cremalieră și pinion cu dublu piston integrată cu ghidaj liniar cu bilă pentru rigiditate ridicată și rezistență excelentă la sarcină compensată. Sunt disponibile trei variante de acționare: HFZ standard cu dublă acțiune; HFSZ cu acțiune normală închisă (arcul ține piesa de prelucrat atunci când aerul se oprește); HFTZ cu acțiune simplă, normal deschis (arcătorul eliberează piesa de prelucrat la pierderea aerului). Dimensiunile alezajului variază de la 6 la 40 mm, cu precizie de poziționare repetată ±0,01~±0,02 mm. Opțiunile multiple de montare includ filetarea inferioară, montarea laterală și tipul N cu orificiu traversant. Canelurile pentru senzori cu două părți și inelele magnetice încorporate acceptă întrerupătoarele magnetice din seria M9 pentru feedback deschis/închis. Potrivit pentru prindere externă și prindere cu expansiune internă. Accesoriile opționale includ capace de praf, garnituri de etanșare pentru temperatură ridicată și unsoare alimentară NSF-H1. Forța efectivă de strângere scade odată cu extinderea falcilor; este necesar un factor de siguranță ≥1,5 în timpul calculului sarcinii. Implementat pe scară largă pe efectorii roboți, electronice 3C, hardware de precizie, turnare prin injecție și automatizări de ambalare, stații de prindere de precizie, în special pentru aplicații care necesită reținere sau eliberare de siguranță la oprire și condiții de lucru cu sarcini laterale compensate.

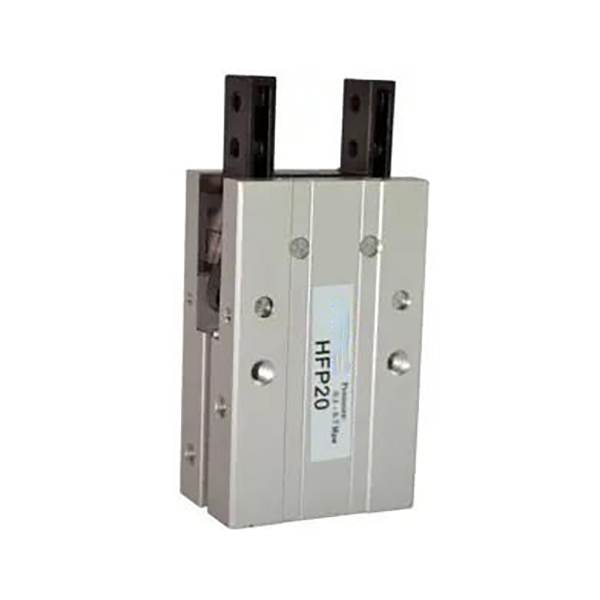

Prindere pneumatică paralelă economică SOLH HFP adoptă transmisia mecanică a pârghiei ca o soluție de prindere ușoară și rentabilă. Dimensiunile alezajului acoperă 10/16/20/25/32 mm. Fălcile se închid când pistonul se extinde și se deschid la retragere; Forța de strângere este cu 20% ~ 30% mai mare decât forța de deschidere pentru o fixare fiabilă a piesei de prelucrat. Găurile de montare sunt disponibile pe trei fețe: lateral, inferior și spate. Magneții permanenți încorporați funcționează cu comutatoarele magnetice CS1-G pentru feedback de stare deschis/închis. Plăcile metalice de izolare prin frecare reduc abraziunea pentru a se adapta la funcționarea continuă cu ciclu înalt. Poziționat ca o alternativă economică la dispozitivele de prindere cu ghidaj liniar, cum ar fi HFZ și MHZ2, se potrivește aplicațiilor cu sarcini ușoare și medii sensibile la costuri. Se recomandă întreținerea periodică cu grăsime a îmbinărilor pârghiei. Folosit pe scară largă pentru manipularea de înaltă frecvență a pieselor din plastic 3C, hardware ștanțat în miniatură și componente mici de ambalare. Nu este recomandat pentru condiții cu încărcări decalate mari persistente sau cerințe de asamblare de foarte înaltă precizie.

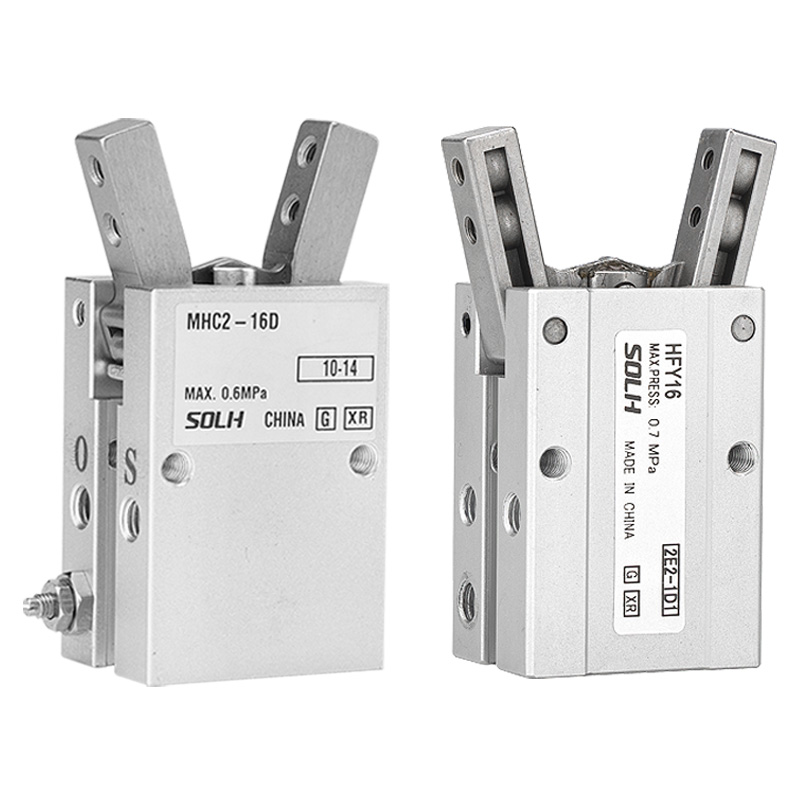

Prindere pneumatică pivotantă de tip Y SOLH HFY servește ca o alternativă interschimbabilă rentabilă la SMC MHC2. Acționat de o legătură cu pivot cu un singur piston cu amplificare a cuplului pârghiei. Sunt oferite două variante: HFY cu dublă acțiune și HFTY cu acțiune normală deschisă. Intervalul de balansare atinge +30°/-10° cu unghiul efectiv total de balansare de aproximativ 40°. Supapele de accelerație reglabile încorporate permit reglarea independentă a vitezei de deschidere și închidere, iar precizia de poziționare repetă atinge ±0,02 mm. Dimensiunile alezajului acoperă 6/10/16/20/25/32 mm. Sunt disponibile trei suprafețe de montare (inferioară, laterală, spate). Inelele magnetice încorporate sunt compatibile cu comutatoarele magnetice CMSH și DS1-G pentru feedback-ul semnalului limită. Este ideal pentru prinderea cu ambalare exterioară a pieselor miniaturale rotunde, curbe și neregulate în spațiu de instalare restrâns și în condiții de manipulare a sarcinilor ușoare de înaltă frecvență. În timpul selecției, rețineți că cuplul de strângere scade odată cu extinderea falcilor; este necesar un factor de siguranță ≥1,5 pentru verificarea sarcinii. În comparație cu MHC2 original, HFY are un unghi de balansare puțin mai îngust, dar acceptă montarea pe trei laturi cu performanțe superioare ale costurilor. MHC2 original este recomandat dacă este necesară o gamă mai largă de balansare sau o funcție de oprire normal închisă.

Prindere pneumatică cu deschidere largă de 180° SOLH HFR este acţionată de legătura cu piston pentru a roti fălcile. Fiecare falcă se balansează până la 90°, formând o linie dreaptă când este complet deschisă pentru a oferi spațiu maxim și pentru a elimina interferențele mecanice în timpul ridicării și plasării. Dimensiunile alezajului acoperă 10/16/20/25/32 mm cu un design pur cu dublă acțiune. Unghiul de supraînchidere de -2°~-5° asigură o prindere stabilă. Sunt disponibile trei suprafete de montare (lateral, jos, spate); localizarea orificiilor de știft pe bază îmbunătățește precizia asamblarii, iar montarea cu sufix-N prin orificiu este opțională. Toate modelele vin cu magneți permanenți încorporați și canale pentru senzori compatibile cu comutatoarele magnetice CMSH. Structura de fălci optimizată rezistentă la praf și separatoarele metalice anti-fricțiune oferă o durată de viață de peste 5 milioane de cicluri pentru mediile de atelier moderat praf. Folosit pe scară largă pentru prinderea și rotația pieselor de prelucrat cu cavitate adâncă, carcase mari din plastic și materiale de cutie. Griperul pivotant cu angrenaj MHW2 poate fi luat în considerare pentru aplicații cu sarcină medie dacă nu este necesar un spațiu de evitare extrem. O marjă de siguranță de minim 30% trebuie rezervată în timpul calculului cuplului; Extinderea fălcilor extinse reduce foarte mult cuplul de strângere eficient.

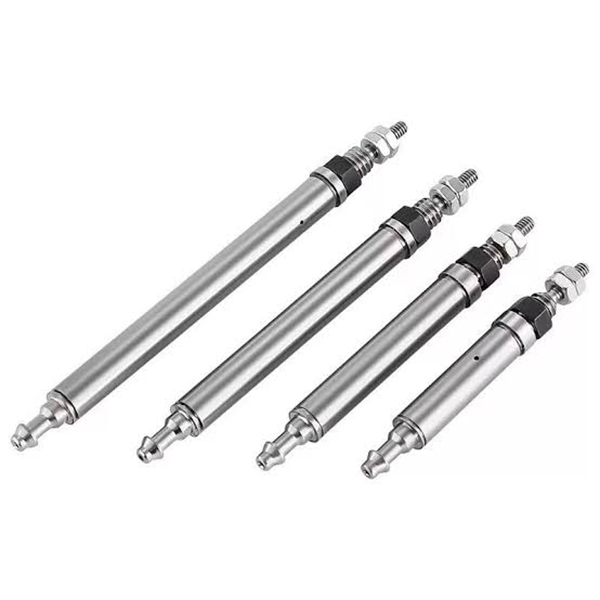

Cilindrul pneumatic SOLH CJ1 cu știft ultraminiatural este interschimbabil cu modelele SMC echivalente, oferite în dimensiuni ale alezajului φ2,5 și φ4. φ2.5 este doar cu retur cu arc cu acțiune simplă, în timp ce φ4 acceptă atât versiunile cu acțiune simplă, cât și cu acțiune dublă. Subțire și ultra-ușoară (2~3,5 g), nu are pernă încorporată pentru un răspuns rapid. Orificiul de aer din partea tijei poate fi rotit cu ±90° pentru a facilita amplasarea tubulaturii. Filetele exterioare de la ambele capete permit fixarea axială directă fără suporturi suplimentare. Oferă o forță cuprinsă între 0,64 și 6,3 N la 0,5 MPa, potrivită pentru microîncărcări sub 100 g pentru a evita deteriorarea prin impact asupra pieselor delicate și minuscule. Garniturile NBR permit funcționarea fără ulei pentru un mediu curat. Aplicat pe scară largă în sarcini de împingere și tragere de înaltă frecvență, inclusiv testarea durabilității butoanelor 3C, ejectarea cipurilor, poziționarea microcomponentelor, reglarea fină a instrumentelor de precizie și dispozitivele de acționare miniaturale pentru dispozitive medicale. Se recomandă un factor de siguranță la tracțiune de cel puțin 50% în timpul selecției.
